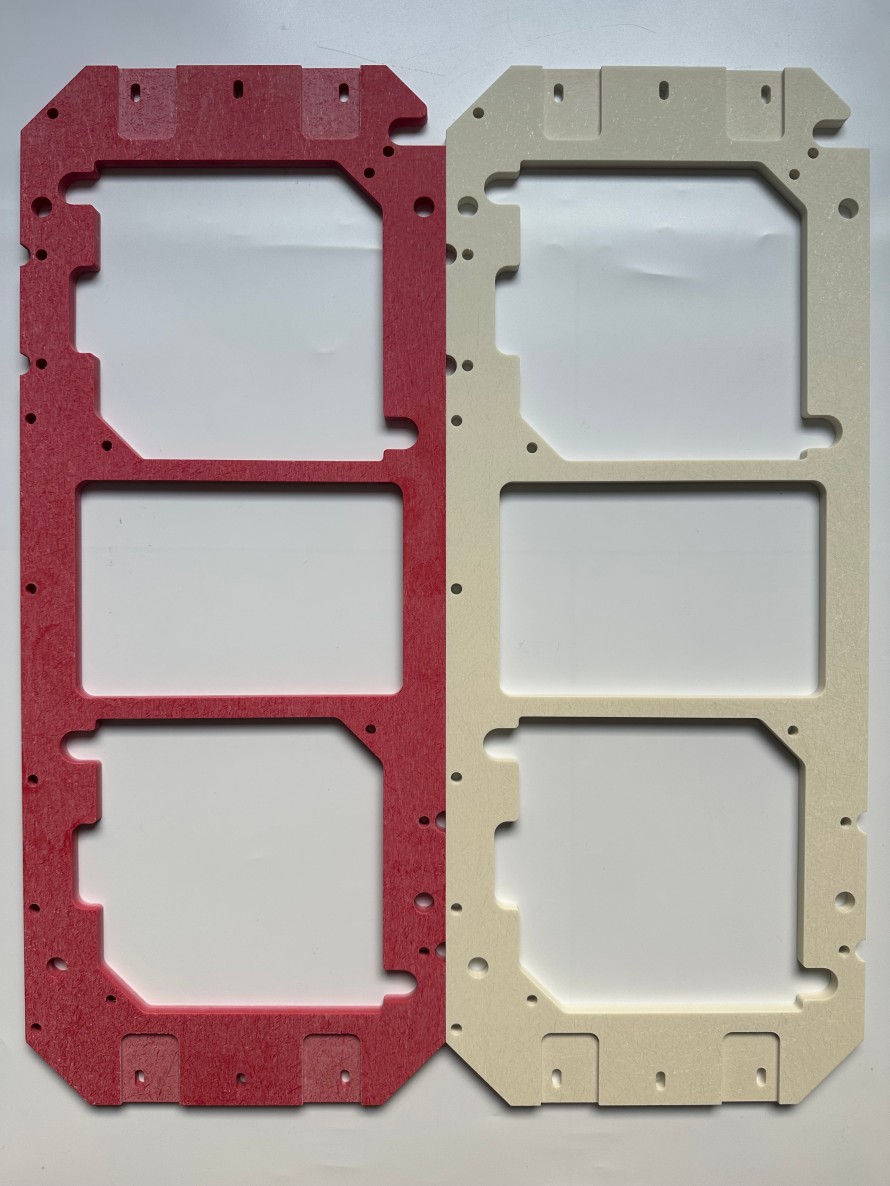

GPO-3 絶縁板の加工における 6 つの一般的な技術的問題

GPO-3 絶縁ボードの加工中に発生する 6 つの最も一般的な技術的問題には、主に材料の電気的特性に関連する重要な指標が含まれます。具体的な問題とその分析は次のとおりです。

1. 仕様以下の絶縁抵抗および抵抗率

問題の発現: GPO-3 絶縁ボードの抵抗率は標準値 (通常、≧1×10¹ Ω・cm であることが必要) よりも低いため、漏れ電流が増加し、絶縁性能が低下します。

原因分析:

材料配合中の樹脂またはフィラーの比率が不適切であり、導電性に影響を与えます。

処理中に混入する汚染物質 (金属粉塵や湿気など) が導電経路を形成します。

硬化プロセスの欠陥（例、不十分な温度、短すぎる硬化時間）により、樹脂の架橋が不完全になります。

解決策:

原材料の純度を厳密に管理し、湿った材料や汚染された材料の使用を避けてください。

硬化パラメーターを最適化します (例: 温度を 160 ～ 180°C に維持し、パネルの厚さに基づいて硬化時間を調整します)。

清潔な処理環境を維持し、オペレーターが帯電防止手袋を着用していることを確認してください。

2. 比誘電率、誘電正接の仕様からの誤差

問題の症状:

電力網コンポーネントでは、誘電率が高すぎると (>5)、信号遅延やエネルギー損失が発生します。

コンデンサ誘電体アプリケーションでは、過度に低い誘電率 (<3) がエネルギー貯蔵密度に影響します。

誘電正接 (tanδ) > 0.01 の場合、高周波で深刻な発熱が発生します。

原因分析:

フィラーの種類の選択が間違っている (例: 高誘電率のセラミック粉末を不適切な割合で使用している)。

樹脂マトリックスとフィラー間の界面結合が不十分であり、分極損失につながります。

処理温度が高すぎると材料の分解が起こり、極性基が生成されます。

解決策:

用途に応じてフィラーを選択します。電力網コンポーネントには誘電率の低いガラス繊維を使用し、コンデンサには誘電率の高いマイカパウダーを使用します。

カップリング剤を添加して、フィラーと樹脂の間の界面結合を改善します。

処理温度を樹脂の分解温度 (通常は <220°C) 未満に制御します。

3. 耐圧、絶縁耐力が不十分

症状：

絶縁破壊電圧は標準値より低いです (たとえば、厚さ 5 mm のシートでは <20 kV)。

絶縁耐力 (単位厚さあたりの絶縁破壊電圧) は 4 kV/mm 未満であり、この材料は高電圧下で故障しやすくなります。

原因:

材料内の孔、亀裂、または剥離欠陥。

シートの厚みが不均一で、局所的な電界集中が発生します。

表面粗さが大きすぎると部分放電が発生します。

解決策:

プレスプロセスを最適化します (たとえば、圧力 10 MPa 以上の真空ホットプレスを使用します)。

板厚公差を±0.1mm以内に管理します。

加工後は表面研磨を行ってください（表面粗さRa≦0.8μm）。

4. 吸水率が高すぎる（隠れた問題）

症状: 6 つの主要問題には明示されていませんが、吸水率が 0.5% を超えると、誘電特性の低下につながる可能性があります。

原因分析: 樹脂の硬化が不完全、または親水性の高いフィラー。

解決策:

疎水性フィラー (中空ガラス微小球など) を使用します。

加工後はポストキュア処理（例：120℃×2時間ベーク）を行ってください。

5. 熱膨張係数の不一致 (関連問題)

症状：金属部品との組立時に熱膨張の違いによりクラックが発生します。

原因分析: 不適切なフィラー比率または間違った樹脂選択。

解決：

熱膨張係数を下げるために、ガラス繊維の含有量を 60% ～ 70% に調整します。

低膨張樹脂（ジマレイミド樹脂など）を選択してください。

6. 加工粉塵の管理（労働衛生問題）

問題の説明: 切断/穴あけ中に発生するガラス繊維の粉塵は、気道に危険をもたらします。

解決策:

湿式処理方法を使用するか、集塵装置を設置してください。

オペレーターは N95 マスクと防護服を着用する必要があります。

要約: GPO-3 絶縁ボードを加工する場合は、材料の吸水性、熱適合性、労働衛生保護も考慮しながら、電気的性能指標 (抵抗率、誘電率、絶縁破壊電圧) とプロセス制御 (硬化、プレス、表面処理) に特別な注意を払う必要があります。次の記事では、残りの 3 つの重要な問題、機械的特性と寸法安定性についてさらに詳しく説明します。
