誘電体材料: 独自の架橋ポリスチレン (CPS) 電子レンジ対応プラスチック

2026,03,24

架橋ポリスチレン (CPS) は、ユニークなマイクロ波耐性プラスチックとして、その優れた誘電特性と総合的な特性により、誘電材料分野の新星として浮上しています。高周波通信、軍事、航空宇宙用途で広く使用されています。以下に CPS について詳しく説明します。

I. CPSの基本特性

1.優れた誘電特性

安定した誘電率：1 MHz ～ 500 GHzの範囲内で誘電率は2.53で一定、損失係数は0.0004と非常に低いため、非常に高い信号伝送効率を実現します。

高周波適応性：ギガヘルツ周波数でも電気的特性が安定しているため、マイクロ波回路、アンテナ、同軸ケーブルコネクタなどの高周波用途に適しています。

低誘電損失: 誘電損失係数がナイロンの 200 分の 1 であるため、エネルギー損失が最小限に抑えられ、信号の完全性が最大化されます。

2.優れた物性

高剛性：荷重変形に強く、永久変形や塑性流動がなく、寸法安定性に優れています。

高電圧耐性: 絶縁耐力 >21 kV/mm で、アクリル樹脂やエポキシ樹脂などの材料をはるかに上回り、高電圧絶縁体に適しています。

耐放射線性: 1000 Mrad の照射後も誘電損失はほとんど変化しないため、原子力や宇宙用途などの放射線環境に適しています。

広い温度範囲: 推奨動作温度は 100 °C、ガラス転移温度は 114 °C、-270 °C ～ 176 °C の間で安定した性能を発揮します。

3.化学的特性と加工特性

耐薬品性: 酸、アルカリ、塩溶液、脂肪族炭化水素溶媒に対して高い耐性があります。ただし、芳香族炭化水素との接触は避けてください。

光透過性：アクリル樹脂と同等の光透過率。厚さ1インチのシートは可視光透過率87%を達成しており、光学部品に適しています。

加工の容易さ: 厳しい公差での機械加工とレーザー切断をサポートします。研磨後の精度は 0.0001 に達します。

II. CPSの合成原理とプロセス

反応機構: CPSは、スチレン(St)とジビニルベンゼン(DVB)のラジカル架橋共重合により合成されます。 DVB の最初の二重結合は、2 番目の二重結合よりも反応性が高くなります。重合の初期段階では、直鎖ポリスチレン鎖が形成され、続いてペンダント二重結合によってゲル化が開始され、最終的には三次元網目構造が形成されます。

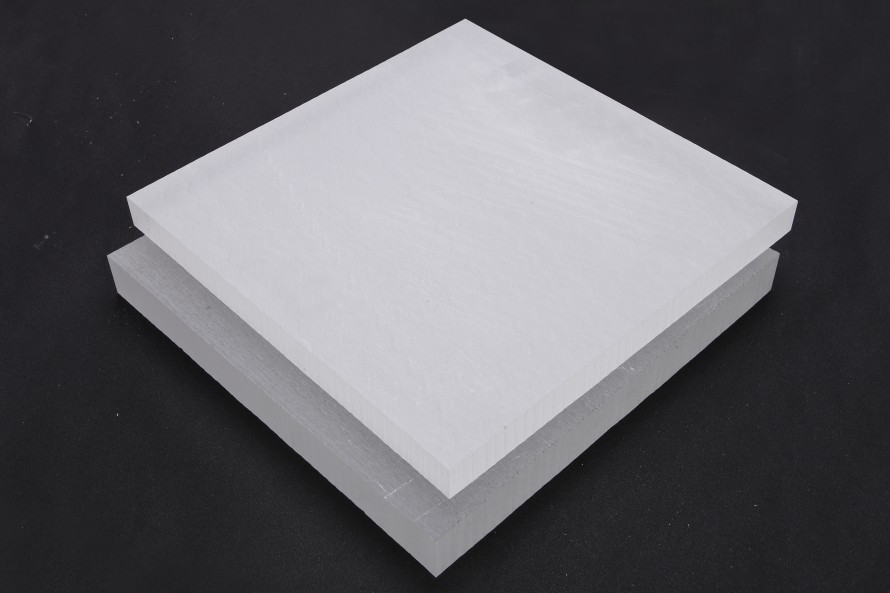

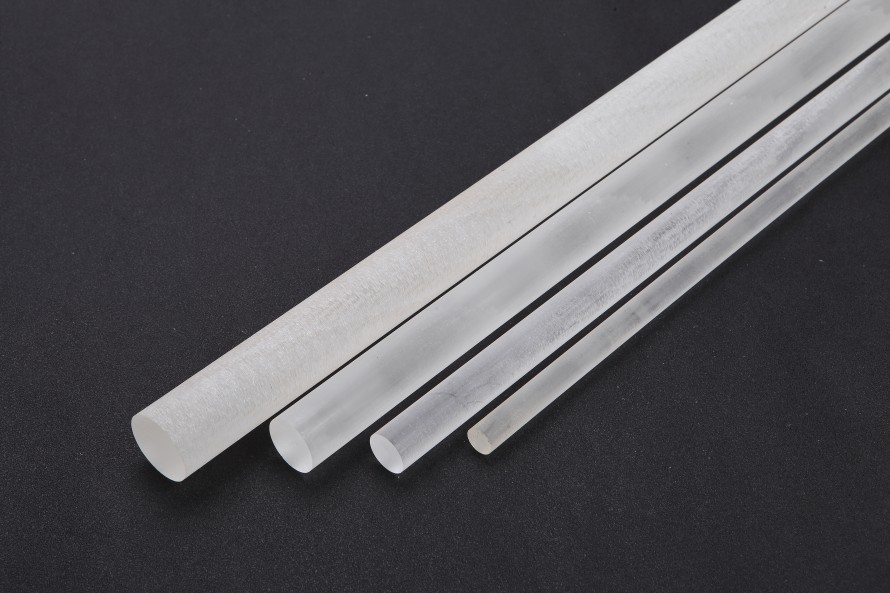

鋳型成形と熱硬化成形：基材に架橋剤を配合し、熱、光、照射などにより架橋重合を開始させます。最終製品は主にシートとロッドです。

技術的課題: 熱硬化性成形は非常に複雑で、内部応力を避けるために反応条件を正確に制御する必要があります。コアテクノロジーを習得している企業はわずかです。

Ⅲ． CPSの応用分野

1. 軍事および航空宇宙

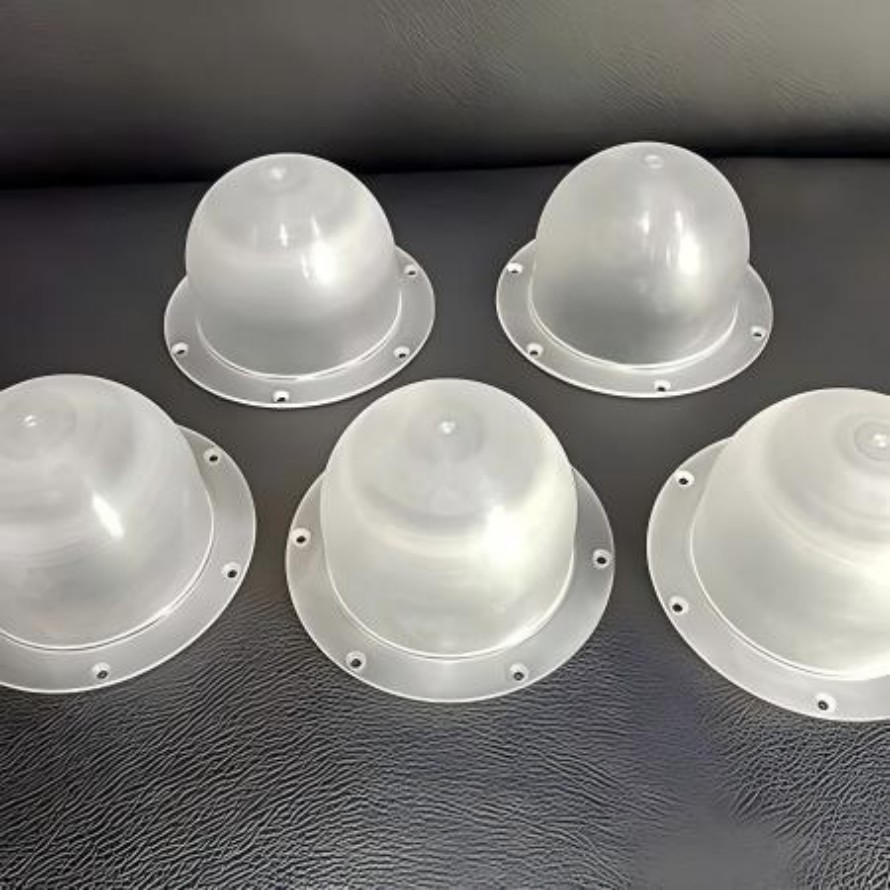

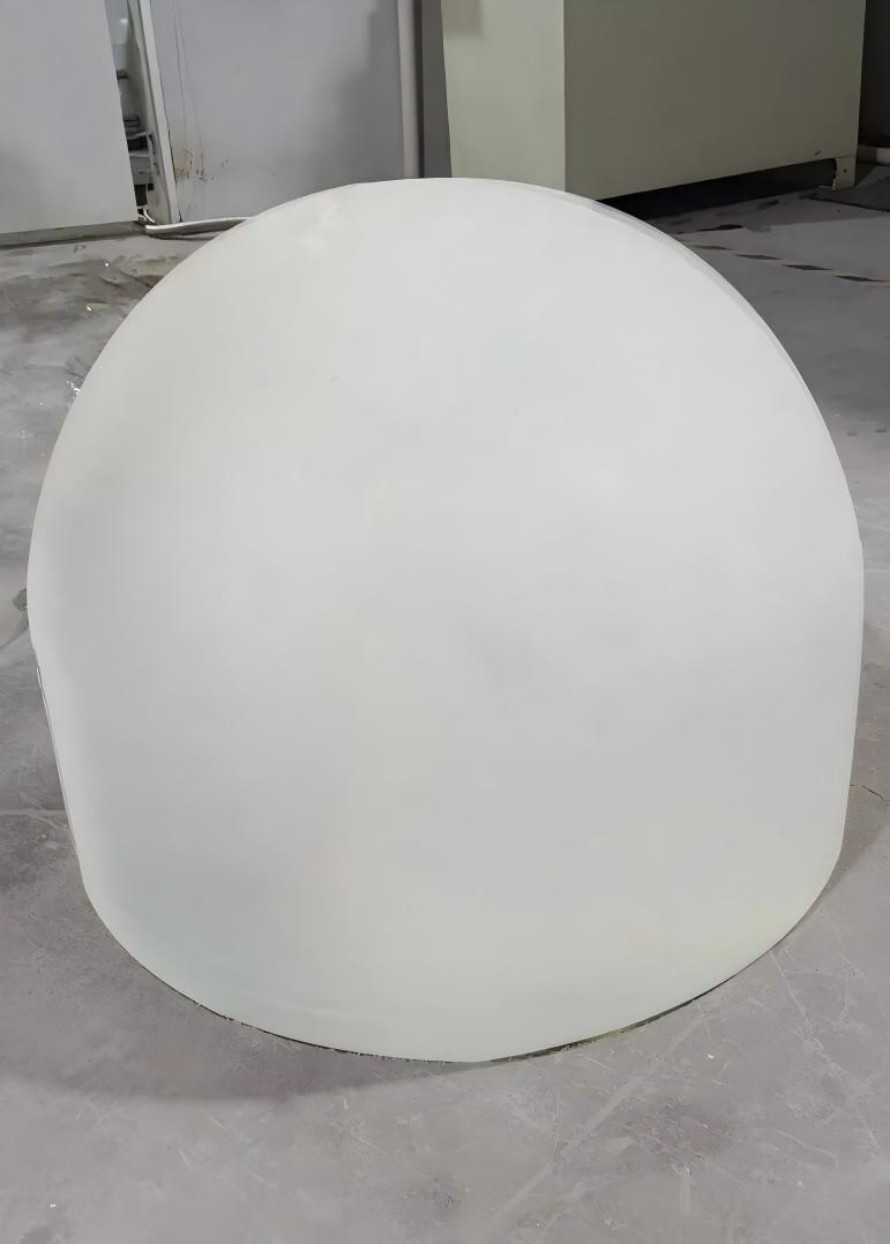

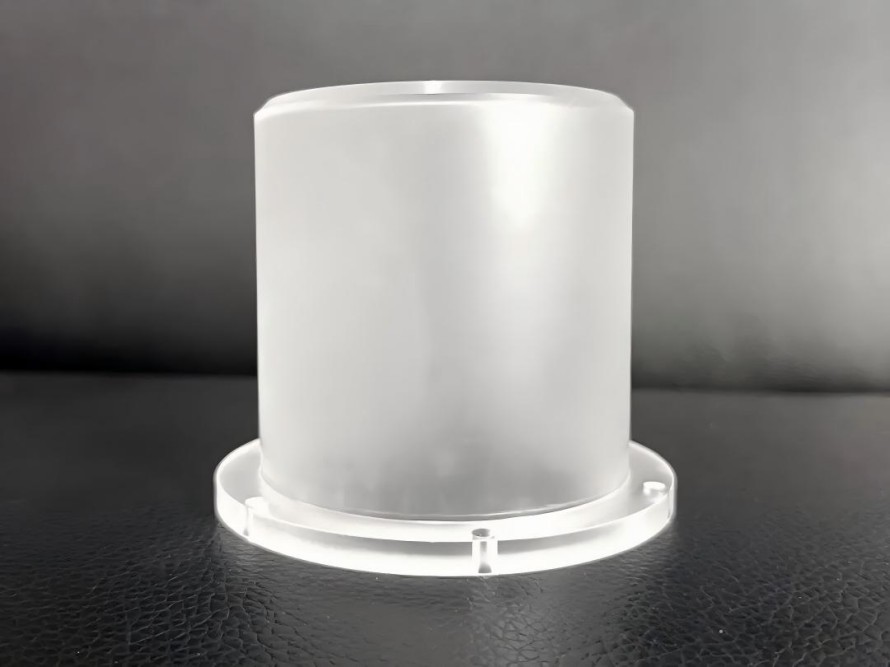

レーダーシステム: 信号の明瞭さと極端な環境への耐性を確保するために、レーダーレンズとアンテナレドームに使用されます。

誘導システム: 高圧や放射線に耐えるミサイル誘導システムのケーシングとして使用されます。

高周波通信: 電子戦機器や衛星通信における効率的な信号伝送を可能にします。

2. 通信およびエレクトロニクス

アンテナとコネクタ: 低損失特性により、高周波アンテナに理想的な基板材料となります。

絶縁体: 高耐圧なので、高電圧絶縁スイッチボックスなどのコンポーネントに適しています。

3. 医療と研究

医用画像処理: X 線装置や MRI スキャナーの放射線透過性コンポーネントに使用されます。
