機械装置におけるガイドリングの役割を詳しく解説

2026,03,18

機械装置におけるガイドリングの役割を詳しく解説

ガイドリング (サポートリング、ウェアリング、ガイドリングとも呼ばれる) は、油圧シリンダ、空圧シリンダ、その他の直線往復機構の精密部品であり、目立たないように見えるかもしれませんが、非常に重要です。シール機能はありませんが、「目に見えない保護者」として機能し、システム全体の正確な動作を静かに保証し、耐用年数を延ばし、早期故障を防ぎます。最新の建設機械、射出成形機、昇降プラットフォーム、自動車のパワーステアリングシステム、その他の機器では、事実上すべての油圧シリンダーがそれに依存しています。

I. 中心的な役割: 4 つの主要な「サポート」機能

正確なガイドにより直線運動が保証されます。

ピストンまたはピストンロッドがシリンダーバレル内で動くとき、わずかな傾きでも「蛇行」または偏心運動を引き起こす可能性があります。ガイドリングはピストンまたはガイドスリーブに取り付けられ、シリンダーバレルの内壁と滑り嵌めを形成します。これにより、ピストンが軸上でしっかりと「中心」に配置され、ピストンの移動経路が常にシリンダーバレルの中心線と一致するようになります。同軸誤差は通常0.05mm以内に抑えられ、偏心による振動、這い、異音を防止します。

半径方向および横方向の力の吸収 (最も重要な「耐荷重」機能)

油圧シリンダの作動中、ピストンロッドには外部重力、偏心荷重、衝撃などのラジアル荷重が頻繁にかかります。これらの力がシールや金属表面に直接伝わると、急速な損傷を引き起こす可能性があります。高いラジアル荷重支持能力 (最大数十 MPa) を備えたガイドリングは、これらすべての横方向の力を吸収し、メインシールが軸方向のシールのみに集中できるようにすることで、システムの安定性を大幅に向上させます。

金属同士の直接接触を防ぎ、シリンダーバレルとピストンを保護します。

ガイドリングの材質は通常、シリンダーバレル (鋼または鋳鉄) およびピストン (アルミニウム合金または鋼) の材質よりもはるかに柔らかく、自己潤滑性があります。これは「クッション」として機能し、鋼と鋼の硬い摩擦を完全に排除します。たとえ微量の金属切粉やゴミが侵入してもガイドリング素材に捕らえられ吸収され、シリンダバレル内壁の損傷を防ぎます。油圧シリンダの早期故障のケースは数え切れないほどあり、ガイドリングの摩耗が原因で発生し、シリンダバレルの傷やピストンロッドの傷につながり、最終的に焼き付きにつながります。

シーリングシステムを間接的に保護することで、全体的な耐用年数が延長されます。

横方向の力がガイドリングによって吸収されると、一次シールリング (Y リング、O リング、U リングなど) はさらなる圧縮や不均一な摩耗にさらされることがなくなり、シール寿命が 2 ～ 3 倍延長されます。同時に、ガイドリングは偏心によって生じる漏れ経路を減らし、高圧システムの信頼性を高めます。

II.動作原理の簡単な説明

ガイドリングは一般的に次の 2 つのタイプに分類されます。

ピストン用（アウターガイドリング）とピストンロッド用（インナーガイドリング）です。

ピストンガイドリングはピストン外周の溝に嵌め込まれ、シリンダーバレルの内壁に接触します。 t

ピストンロッドガイドリングはガイドスリーブの内側にはめ込まれており、ピストンロッドの外周に接触します。

低い摩擦係数 (通常 0.05 ～ 0.15) と適度な締まりばめにより、「滑りサポート」を実現します。ラジアル方向の力が加わると、ガイドリングがわずかに弾性変形し、力をシリンダボアの広い表面積全体に均等に分散させ、局所的な応力集中を防ぎます。さらに、この材料は優れた「埋め込み性」と耐摩耗性を備えており、乾燥摩擦や短期間の油不足の使用条件下でも正常に機能します。

Ⅲ．一般的なアプリケーションシナリオ

大型建設機械（ショベルカー、クレーン、ブルドーザー）用油圧シリンダ

射出成形機のクランプシリンダーおよびエジェクターシリンダー。

冶金装置、プレス機、昇降プラットフォーム。

自動車および建設車両用のパワーステアリングシリンダーおよびサスペンションシリンダー。

精密空気圧シリンダとリニアガイド補助機構。これらの用途では、ガイドリングのないシリンダーバレルは数百時間以内に内壁の擦り傷が発生することがよくありますが、高品質のガイドリングが取り付けられたシリンダーバレルは 5,000 ～ 10,000 時間以上、安定して動作できます。

IV.材質オプション比較（参考推奨）

材質の種類	主な特長	耐荷重	摩擦係数	適切な用途	代表的なブランド
PTFE + ブロンズ/ガラス繊維	自己潤滑性に優れ、耐高温性(-60℃～+260℃)	適度	非常に低い	高速・高周波・精密シリンダ	ターサイト\グライドリング
POM	高強度、寸法安定性、優れたコストパフォーマンス	高い	低い	汎用工業用シリンダ中速	デルリン\ホスタフォーム
繊維強化フェノール樹脂	最高の耐荷重、耐衝撃性	最高	適度	ヘビーデューティ、低速、過酷な動作条件	ファブリックフェノール
高分子複合材料	優れた振動減衰機能と汚れ捕捉機能	高い	低い	鉱業、冶金、粉塵環境	Orkot\HiMod

V. 選定とメンテナンスのヒント

選定の際は、ラジアル荷重、使用速度、使用温度、媒体（油・水・空気）、設置スペースを考慮してください。

取り付けクリアランスは一般に 0.05 ～ 0.15 mm に維持されます (シリンダーのボアによって異なります)。大きすぎると、ガイド効果が失われます。小さすぎるとコンポーネントが焼き付く可能性があります。定期検査：

ガイドリングの外径が0.3mmを超える摩耗や亀裂が生じた場合は交換が必要です。交換しないと故障の連鎖につながる可能性があります。

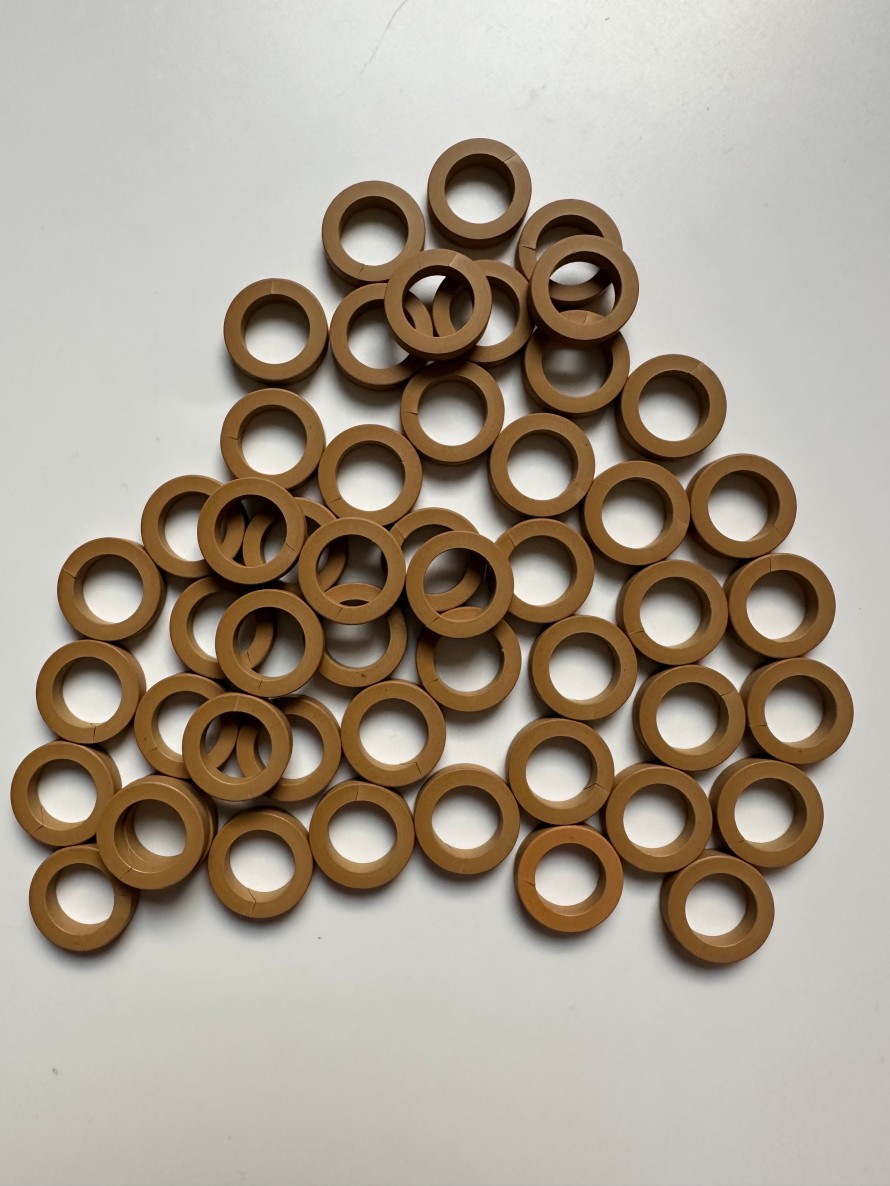

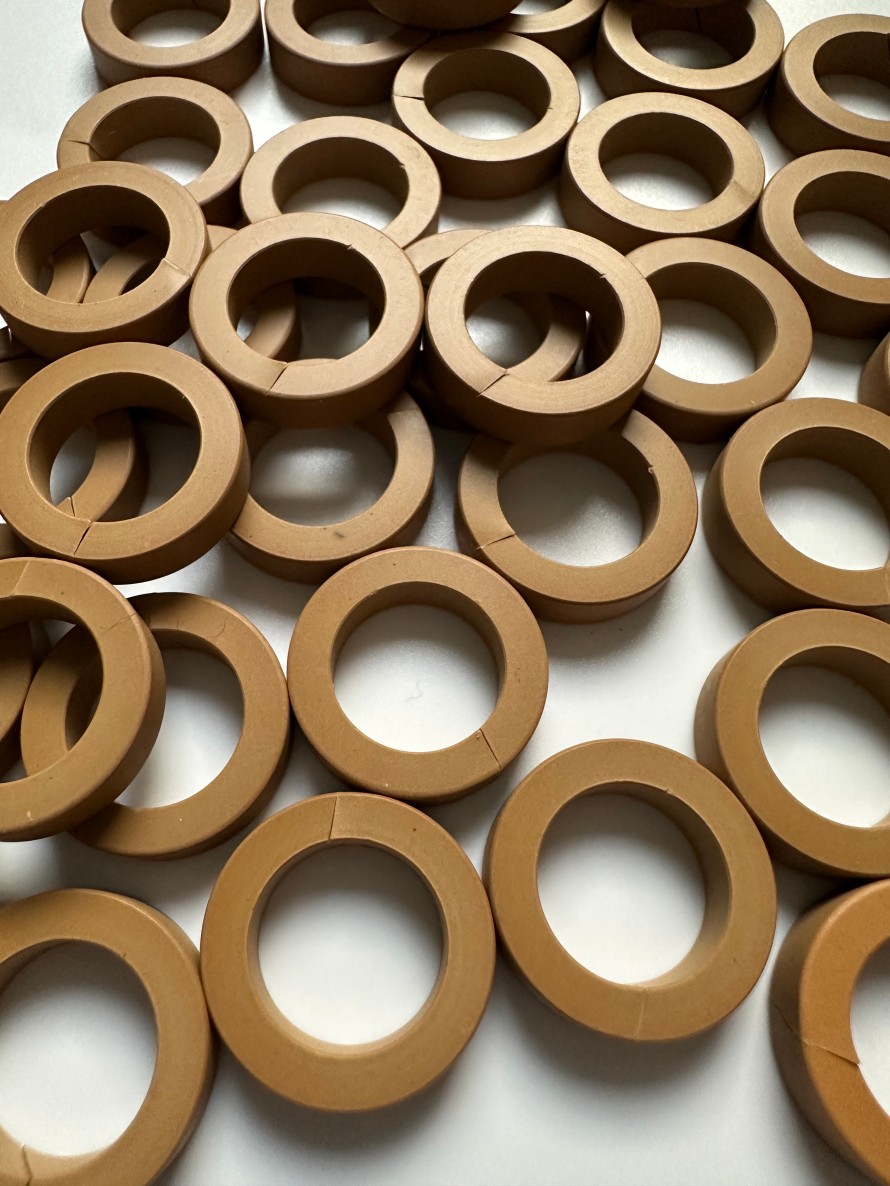

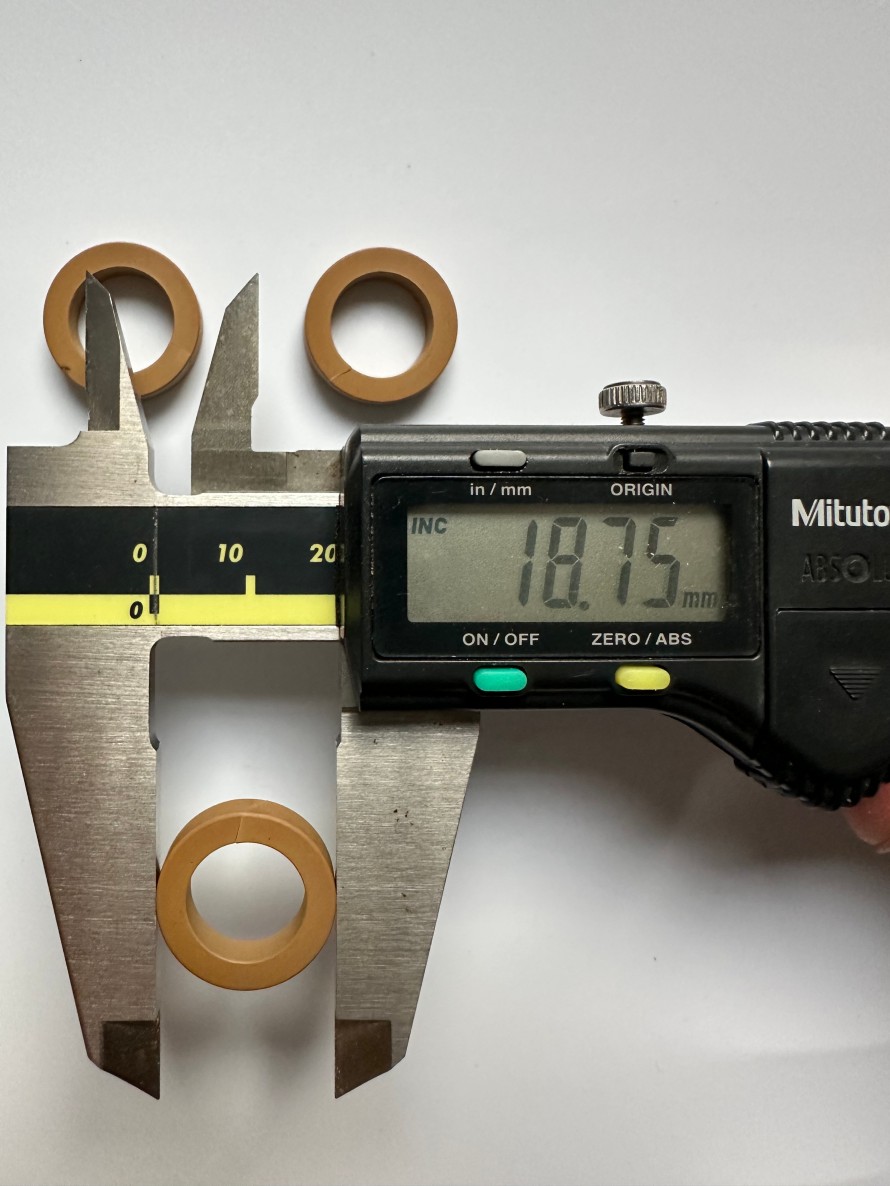

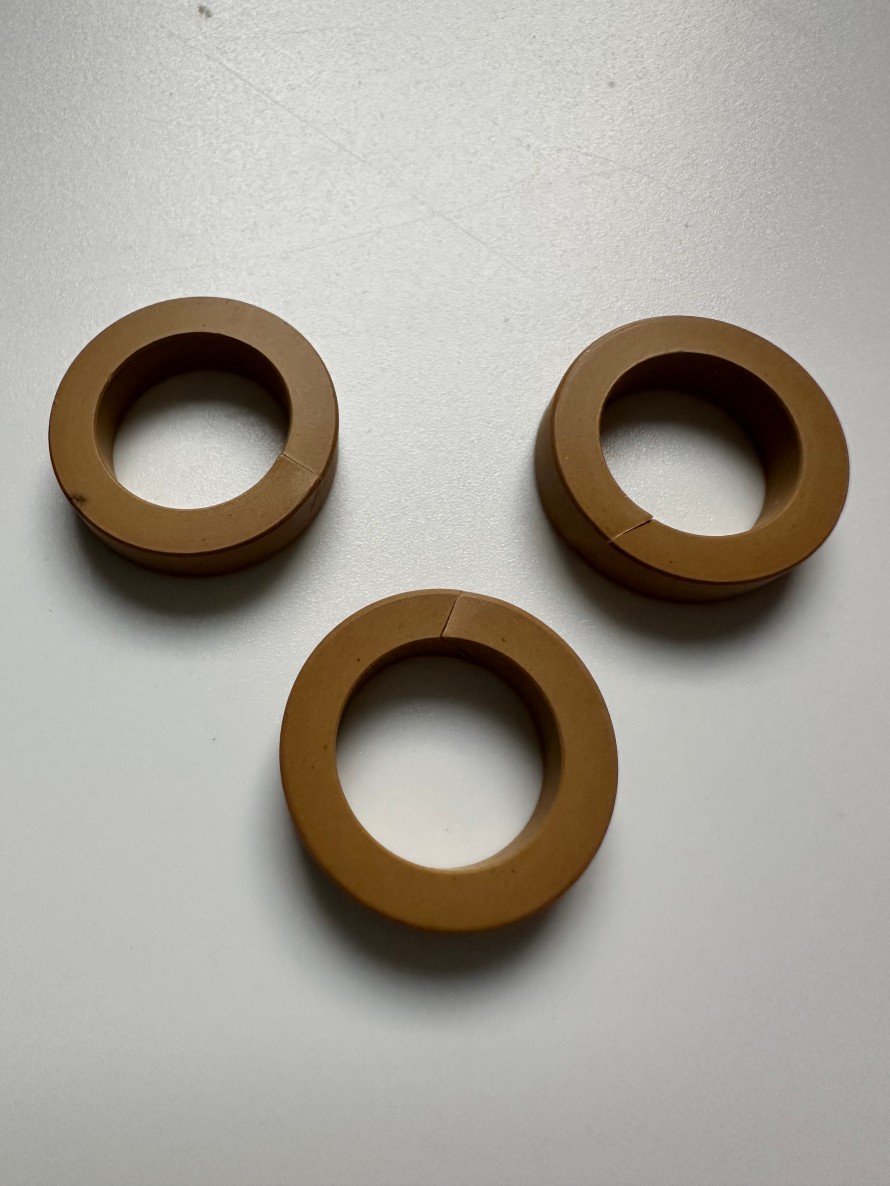

高品質のガイドリングは通常、取り付けを容易にするためにオープンタイプとして設計されています。プレミアム製品には、負荷分散の均一性をさらに高めるために、ヘリカルまたはマルチセグメント構造が組み込まれている場合もあります。

要約すれば、

ガイドリングは小さいですが、ガイド、耐荷重、摩耗保護、シール保護という 4 つの重要な機能を果たします。これは「必要不可欠な」部品ではなく、油圧シリンダの耐用年数と信頼性を決定する中核となる耐摩耗部品です。突然のオイル漏れ、振動、シリンダーバレルの傷など、多くの機器の問題の根本原因は、多くの場合、ガイドリングの早期故障であり、これは気づかれませんでした。油圧機器は、適切な材質の選択、適切な設置、定期的な点検により寿命を数年延長し、修理頻度を低減することができ、まさに「長寿命・省メンテナンス」を実現します。
