FR4 グラスファイバーチューブは電気絶縁と機械的サポートのコア材料として機能し、その特性はエポキシ樹脂とグラスファイバーの科学的な配合に由来しています。電気絶縁性から難燃性、安全性まで、それぞれの特性を綿密に設計し、最終的に品質を決めるのは製造工程です。変圧器やモーターなどの重要な機器内では、単に絶縁バリアとしてだけでなく、構造の柱としても機能します。この材料を選択する場合は、特定のパラメータを一致させることが最も重要です。単にメーカーの連絡先の詳細を調べるだけでは不十分です。材料の基本的な特性を深く理解することによってのみ、真の技術的調整を達成することができます。
エレクトロニクス、電気工学、工業製造の分野では、FR4 グラスファイバーチューブとして知られる絶縁材料が極めて重要な役割を果たしています。この材料は単体ではなく、エポキシ樹脂と無アルカリガラス繊維クロスを特殊な工程で複合させた積層複合体です。 「FR4」という名称自体は工業規格コードを構成しており、「FR」は「難燃剤」を表し、「4」はエポキシ樹脂バインダーとガラス繊維布強化材を特徴とする特定グレードの材料を意味します。この素材を理解するには、メーカーの連絡先を探すことから始めるのではなく、まずその基本的な構成、性能ロジック、およびアプリケーション シナリオの間の深いつながりを明確にすることから始めるべきです。
1. 材料組成の逆分析：性質から成分まで遡る
通常、複合材料の説明はその組成から始まります。ただし、逆のアプローチを採用すること、つまり最終的な主要なパフォーマンス特性からその構成要因まで遡ることで、設計ロジックをより明確に明らかにすることができます。 FR4 グラスファイバーチューブの最も基本的な性能要件は、特定の環境における安定した電気絶縁、機械的サポート、および難燃性の安全性です。これらの特性は偶然に得られるものではなく、構成材料の科学的にバランスのとれた組成と構造設計の結果として得られます。
電気絶縁は主にマトリックス材料であるエポキシ樹脂に依存します。エポキシ樹脂は硬化すると三次元架橋網目構造を形成します。この構造は電荷キャリアの移動を効果的に制限するため、非常に高い体積抵抗率と表面抵抗率を実現します。緻密な分子構造と低い吸湿率により、湿気の多い環境でも安定した断熱性能を発揮します。機械的強度と寸法安定性の要件は、主に強化材である無アルカリガラス繊維織物によって満たされます。ガラス繊維は非常に高い引張強度を持っています。生地に織り込まれ、樹脂マトリックス内に埋め込まれると、鉄筋コンクリートの補強ネットワークと同様に機能し、熱膨張係数を低減しながら、曲げ、衝撃、変形に対する複合材料の耐性を大幅に向上させます。難燃性 (「FR」で示される) は、反応性または膨張性難燃剤をエポキシ樹脂系に組み込むことによって実現されます。これらの物質は、熱の吸収、不燃性ガスの発生、絶縁炭素層の形成などのメカニズムを通じて、高温または裸火下での燃焼の連鎖反応を遮断し、それによって火源から離れると自己消火特性を実現します。基本的に、FR4 グラスファイバーチューブは、特定の工学的課題に対処するために設計された体系的に設計された微細構造システムを表します。
2. 性能パラメータとエンジニアリング選択の関係
構成と性能の間の因果関係を確立したら、抽象的な性能パラメータを特定の工学的選択基準と相関させる必要があります。これには、エンジニアが FR4 グラスファイバーチューブが特定の用途に適しているかどうかを判断するために利用する、一連の定量化または評価可能な技術指標が含まれます。
電気的特性に関しては、基本的な絶縁抵抗を超えて、誘電率と損失角の正接が重要なパラメータです。これらは、交流電場内で電気エネルギーを貯蔵および散逸する材料の能力を決定します。高周波回路または高電圧環境で動作するコンポーネントの場合、誘電率が低く、損失が低い材料を使用すると、信号遅延とエネルギー散逸を最小限に抑えることができます。機械的特性は、曲げ強度、圧縮強度、接着強度に重点を置いています。たとえば、変圧器のコアやモーターのスロットウェッジとして機能する場合、材料は巻線の張力や電磁力に耐える必要があり、高い曲げ強度と圧縮強度が必要です。構造支持体として機能する場合、金属またはその他のコンポーネントへの接着強度の要件が発生します。熱特性に関しては、ガラス転移温度 (Tg) が重要な指標であり、材料が硬い状態からゴム状の状態に転移する臨界点を示します。より高い Tg 値は、高温での機械的および電気的特性を維持する能力が高いことを意味します。長期使用温度、熱たわみ温度、および前述の難燃性評価 (例: UL94 V-0) が集合的に、材料の熱的安全性の境界を定義します。環境回復力は、高温多湿、熱サイクル、耐薬品性 (変圧器油など) などの条件下での材料の性能保持を評価することによって評価されます。 FR4 グラスファイバーチューブの選択には、基本的に、特定の用途のすべての制約を満たすこれらの性能パラメータによって形成される「多次元マップ」上の座標点を見つけることが含まれます。
3. 製造プロセスが性能の一貫性に決定的な影響を与える
同一の原材料を使用した場合でも、製造プロセスが異なると、最終製品の性能に大きな差異が生じる可能性があります。 FR4 グラスファイバーチューブの品質を評価するには、プロセス段階を理解することが不可欠です。コアプロセスには主に含浸、成形、硬化、後処理が含まれます。
含浸には、あらかじめ混合された樹脂接着剤が入ったタンクにガラス繊維織物を通過させ、繊維を完全に浸透させることが含まれます。含浸の均一性と接着剤の粘度の制御は、樹脂と繊維の間の界面接着強度に直接影響します。これは、荷重の伝達と層間剥離の防止にとって重要です。成形には通常、巻き付けまたは圧縮成形技術が使用されます。巻き付けでは、含浸材料をマンドレルの周りに螺旋状または縦方向に巻き付けて、管状製品に適した所望の厚さを実現します。圧縮成形は、より複雑な形状に使用されます。この段階での張力制御と層間配向によって、製品の密度均一性と異方性の程度が決まります。硬化は高温のオーブンまたはオートクレーブで行われ、樹脂内で不可逆的な化学反応 (架橋) が引き起こされます。加熱速度、等温温度、持続時間を含む硬化温度プロファイルは、細心の注意を払って設計されています。過度の加熱速度は内部応力亀裂や揮発性残留物の残留を引き起こす可能性があり、硬化が不完全だと機械的強度と耐熱性が損なわれます。後処理には、切断、研削、穴あけ、コーティング、および同様の操作が含まれます。精密機械加工により最終的な寸法公差が保証されますが、バリや微小亀裂が電界集中点や応力亀裂の発生源となり、信頼性と安全性が損なわれる可能性があります。製造プロセス全体では、生産の技術的障壁や管理基準を反映して、厳格な環境管理 (清浄度、温度、湿度など) とプロセス検査が要求されます。
4. アプリケーションシナリオのセグメント化と材料形式の適応

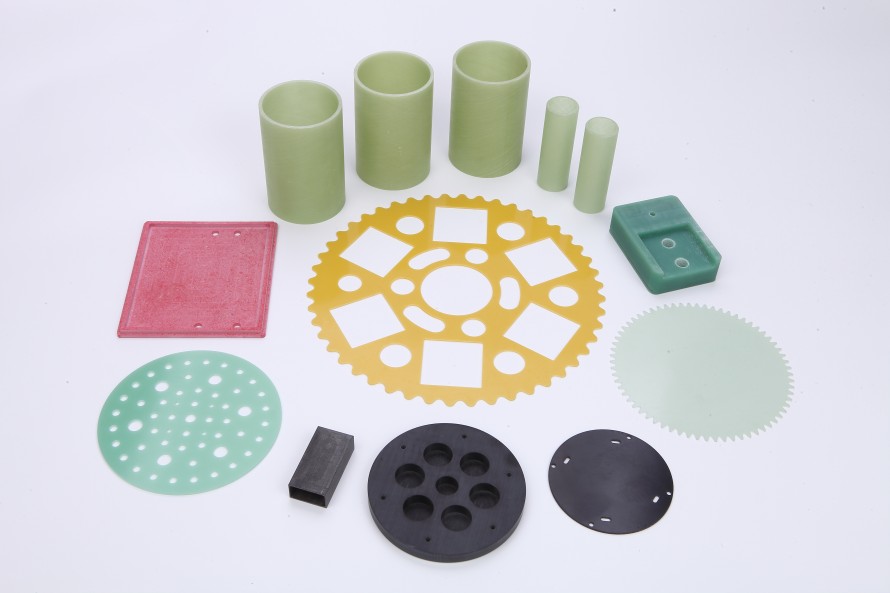

FR4 グラスファイバーチューブの用途は単なる「断熱」を超えて、統合された断熱と構造サポートを必要とする特殊な分野に浸透しています。ストレートチューブ、プロファイルセクション、フランジ付きバリエーション、スロット付きデザインなどのその特定の構成は、最終用途機器の空間的制約と機能要件を満たすように設計されています。
電気機器においては、油入変圧器や乾式変圧器の絶縁骨格、支柱、スペーサとしてよく使用されます。その機能は、高電圧巻線と低電圧巻線の分離を超えて、コイルを機械的に固定しながらオイルチャネルまたは空気通路を形成します。モーターセクター内では、スロットウェッジ、絶縁スリーブ、エンドサポートとして機能し、電磁振動に耐えながら、限られたスペース内で信頼性の高いターン間絶縁とアース絶縁を提供します。エレクトロニクス分野では、FR4 材料が高周波回路基板の基板として使用されることがあります。ただし、高電圧パワーモジュールやライン出力変圧器などのコンポーネントの絶縁およびカプセル化のためにグラスファイバーチューブの形で使用されることが多くなっています。インバーター、リアクトル、開閉装置などの産業機器内で、バスバーサポート、絶縁隔壁、または構造フレームワークとして機能します。鉄道輸送や再生可能エネルギー (太陽光発電インバータ、風力コンバータなど) など、優れた安全性と信頼性を要求する業界でも、FR4 グラスファイバーチューブが広く利用されています。壁の厚さ、真円度、真直度、表面の平滑性、さらには色（場合によっては位相差）の仕様は、アプリケーションのシナリオによって異なります。たとえば、Shenyang Youda Insulation Materials Co., Ltd. は、産業サプライチェーンの参加者として、通常、製品カタログ内でさまざまな産業用途に合わせたさまざまな FR4 グラスファイバーチューブプロファイルを展示しています。これは市場の需要の多面的な性質を反映しています。
5. 産業エコシステムと情報取得に対する合理的なアプローチ
FR4 ガラス繊維チューブを中心に、原材料サプライヤー (エポキシ樹脂、ガラス繊維クロス、難燃剤)、製品メーカー、装置メーカー (含浸機、チューブ巻き取り機、硬化装置)、試験機関、エンド ユーザーを含む産業エコシステムが形成されています。メーカーは、このエコシステム チェーンの中間セグメントを占めており、その技術的能力は、上流の材料の理解、選択、配合の最適化、および下流のアプリケーション要件を変換して実現する能力に現れています。
技術開発や調達の要件によりメーカーに連絡する必要がある場合、合理的なアプローチは電話番号を直接問い合わせることから始めるのではなく、技術仕様を明確に定義することから始める必要があります。これには、製品が満たさなければならない特定の基準 (国家、業界、企業、または国際基準など) が含まれますが、これらに限定されません。詳細な性能パラメータ範囲 (電気的、機械的、熱的、環境的)。幾何学的寸法と公差図。予想される動作環境。および必要な認証要件 (UL、RoHS など)。これらの技術文書を準備するプロセスには、本質的にプロジェクト要件の徹底的な調整が含まれます。この基盤に基づいて、業界展示会、専門技術出版物、業界団体ディレクトリ、または認定された B2B 産業プラットフォームを通じて事前審査を行うことができます。これにより、潜在的なサプライヤーの生産能力、試験施設、代表的な顧客事例、およびその製品範囲が必要な技術範囲を網羅しているかどうかを評価することができます。たとえば、このスクリーニングプロセス中に、Shenyang Youda Insulation Materials Co., Ltd. など、必要な生産能力を備えた複数の企業に関する情報に遭遇する可能性があります。最初の連絡の後、効果的なコミュニケーションでは、単に見積もりを要求するのではなく、技術的な詳細の確認、サンプルテストの手配、品質管理プロセスの調査、生産能力と納期の評価に重点を置く必要があります。協力関係の確立は、最終的には技術的な互換性、品質の信頼性、およびサービスのプロフェッショナリズムの包括的な基盤に基づいています。
「FR4 ガラス繊維管メーカーの連絡先詳細」を追求することは、基本的に、科学原理、工学パラメータ、製造技術、産業用途を含む、特定の産業材料の包括的な理解を構成します。電話番号は単にコミュニケーションの入り口として機能します。それは、複雑な材料特性を理解し、安定した生産プロセスと厳格な品質管理システムを備え、抽象的な規格を具体的な準拠製品に変換できる専門機関との技術対話を確立できる可能性を示しています。工業製造部門では、深い理解に基づいたこのような技術的な連携は、単なる連絡先の詳細よりもはるかに重要な意味を持っています。
