産業用材料分野では、基材としてガラス繊維クロスを使用し、エポキシ樹脂を含浸させて熱硬化させた管状製品は、その特性の特定の組み合わせにより、複数の技術シナリオにわたって用途が見出されています。このような材料は繊維強化複合材料の領域に分類されることが多く、その性能は材料の選択と製造時のプロセス制御に本質的に関連しています。以下の議論は、材料の固有の組成と構造の基本的なレベルから始まり、その説明を提供します。
1. 基礎コンポーネント：原料からプリプレグまで
この管状製品を理解するには、その最も基本的な構成要素から始める必要があります。単一の均質な材料で構成されているのではなく、典型的な複合材料を構成しています。
※強化相：ガラス繊維織物。その中心となるフレームワークは、特別に織られたグラスファイバー生地で構成されています。ガラス繊維自体は溶融ガラスから引き出され、非常に高い引張強度と絶縁特性を示しますが、脆い性質を持っています。これらを織物の形に織り込むと、二次元平面全体に均一な機械的分布が実現され、その後の樹脂含浸のための安定したキャリアが提供されます。生地の織り密度、厚さ、およびテクスチャの配向は、完成したパイプの機械的異方性を事前に決定する重要な要素の 1 つです。
※マトリックス相：エポキシ樹脂系。エポキシ樹脂は通常、布地をカプセル化して固定する連続相として使用されます。硬化前、エポキシ樹脂は粘稠な液体として存在し、優れた濡れ性と接着性を示します。その機能は単なる「接着剤」の機能をはるかに超えています。脆いガラス繊維を外部の摩耗や化学的腐食から守り、繊維間の応力を伝達して分散し、本質的に柔軟な生地を硬い構造に変えます。硬化剤や改質剤の選択を含む樹脂システムの配合は、最終製品の耐熱性、誘電特性、環境老化に対する耐性に直接影響します。
※中間状態：プリプレグ。高品質の製造を実現するための重要なステップには、専用の装置を使用して、あらかじめ混合したエポキシ樹脂をガラス繊維織物に均一に含浸させて「プリプレグ」を製造することが含まれます。この状態では、樹脂は部分硬化 (B ステージ) または未硬化のいずれかであり、その後の巻き付けや圧縮成形が容易になります。プリプレグの品質、特に樹脂含浸の均一性と樹脂含有量の制御は、最終製品の一貫した性能を確保するために最も重要です。
2. 形成ロジック: 構造が平面から管状にどのように移行するか
プリプレグは、二次元の平面材料であり、特定の成形原理に従って管状の三次元構造に変換されます。
※フィラメントワインディング製法。これは最も一般的な成形方法の 1 つです。プリプレグは、マンドレルに所定の角度で、指定された層で巻き付けられます。巻き角度 (軸方向、円周方向、横巻きなど) は、パイプのさまざまな方向の応力要件を満たすように正確に設計されています。たとえば、円周方向の巻きは主に内圧に耐える円周方向の強度を提供し、軸方向の巻きは長手方向の剛性を高めます。これらの層は、その後のプロセス中に樹脂の流動特性によって結合され、一体化します。
※硬化工程。コイル状のパイプブランクは、加熱および硬化のためにオートクレーブまたはオーブンに搬送されます。これは重要な化学物理プロセスを構成します。熱と圧力の組み合わせ作用により、エポキシ樹脂は架橋反応を起こし、線状分子構造から三次元網目構造に変化します。このプロセスは不可逆的であり、材料は可鍛性の状態から硬い固体に移行します。硬化温度プロファイル、圧力の大きさ、持続時間は多面的かつ正確に制御され、ボイドや層間剥離などの内部欠陥が生じることなく樹脂が完全に硬化するようにします。
* 後処理と脱型。硬化が完了したら、内部コア金型を取り外す必要があり、パイプの外面に必要な機械加工が必要です。これには、指定された長さへの切断、平坦性を確保するための端面の研削、または正確な外径寸法を実現するための旋削加工が含まれます。離型技術も内壁の滑らかさに影響します。
3. 性能の創発：複合材料から生じる特性の解析
ガラス繊維をエポキシ樹脂と組み合わせて管状構造に硬化すると、得られる特性は個々の成分の単純な合計ではなく、むしろ「緊急」特性を示します。
* 相乗的な機械的特性。純粋なエポキシ樹脂は硬化すると硬くて脆い状態になり、耐衝撃性に劣ります。ガラス繊維クロスは柔軟ですが、圧縮強度は弱いです。しかし、剛性樹脂を組み合わせると、高強度繊維に負荷が効果的に伝達および分散され、繊維が樹脂内での亀裂の伝播を抑制します。その結果、完成したチューブは、比較的軽量なままでありながら、いずれかのコンポーネント単独と比較して、大幅に高い比強度 (強度と密度の比) と優れた寸法安定性を実現します。
※電気絶縁性の形成。ガラス繊維と硬化エポキシ樹脂はどちらも優れた電気絶縁体です。密に結合すると、得られる複合材料は高い体積抵抗率と表面抵抗率を示し、破壊することなく高電圧に耐えることができます。誘電率と損失角の正接は比較的安定しているため、高周波回路環境に適しています。
* 耐環境性の源。エポキシ樹脂硬化物は、さまざまな酸、アルカリ、溶剤に対して優れた耐性を示し、内部のガラス繊維に保護バリアを提供します。この複合材料は湿気を吸収せず、錆びないため、湿気の多い環境でも長期間安定した性能を維持します。長期使用温度範囲は、エポキシ樹脂システムの耐熱定格によって異なります。
4. パラメータの系統: 識別と選択のための主要な次元
特定の用途要件に対処する場合、そのような配管材料を特定して選択するには、一連の定量化または記述可能なパラメータを考慮する必要があります。
* 機械的パラメータ: 軸方向の圧縮強度、円周方向の圧縮強度、曲げ強度、曲げ弾性率などが含まれます。これらのデータは、構造支持部材または保護ケーシングとして使用される場合の耐荷重能力と直接相関します。
※電気的パラメータ：主に絶縁耐力（耐電圧）、絶縁抵抗、誘電率を含みます。これらは、電気機器内の安全性と信号伝送品質の両方を評価するための中核的な指標を構成します。

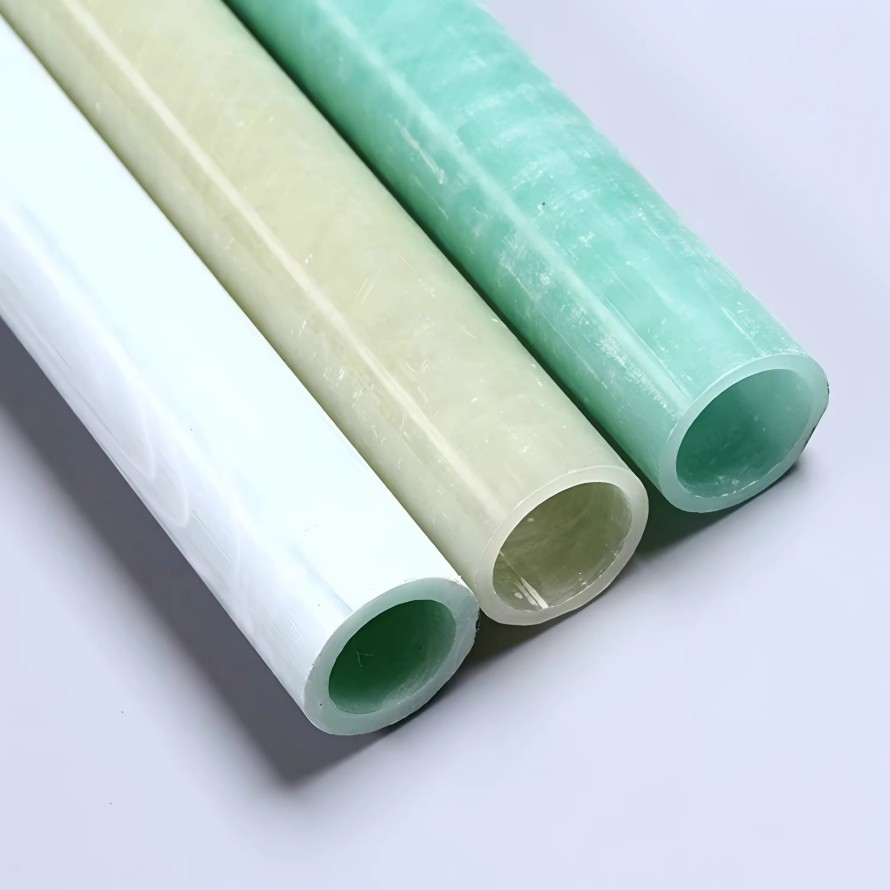

* 物理パラメータおよびプロセスパラメータ: 内径、外径、肉厚および公差範囲、長さの仕様、色 (通常、樹脂内の微量顔料に由来する自然色、黄色、アクアグリーンなど。コアの特性に基本的な影響はありません)、および機械加工の容易さ (例: 穴あけ、ねじ切り) など。
* 環境適応性パラメーター: 長期使用温度範囲、難燃性評価 (例: UL94 V-0)、および特定の化学薬品に対する耐性が含まれます。
5. アプリケーションの適応: パフォーマンス ロジックに基づくシナリオの関連付け
そのアプリケーションは恣意的に配置されるものではなく、前述のパフォーマンス ロジックとシナリオの特定の要件との間の調整に厳密に基づいています。
* 電気および電子用途: 高い絶縁特性、低誘電損失、および機械的サポート機能を利用して、高電圧電気機器の構造部品、変圧器ブッシング、開閉装置内の絶縁タイロッド、ケーブル保護導管、および電子部品の絶縁サポートによく使用されます。これらの用途では、電気的安全性と寸法精度が最も重要な考慮事項です。
※機械・装置用途：比強度が高く、耐食性が高く、摩耗が少ないため、軽機械の駆動軸、ローラー、計測器の取付金具、精密機器の構造枠などに適しています。このような状況では、比強度と寸法安定性に主な焦点が当てられます。
* 特殊な環境: 腐食性ガス、湿気、または金属干渉 (非磁性など) を回避する必要がある環境で、換気、流れの誘導、または保護導管用途のための金属配管の代替として機能します。
結論
このような管状材料は、ガラス繊維とエポキシ樹脂の複合材料で構成されており、本質的には、著しく異なる特性を持つ 2 つの成分を組み合わせた精密な設計と制御されたプロセスによって作成された機能化構造です。微視的な繊維と樹脂の界面結合から巨視的な巻き付けおよび積層構造に至るまで、各段階は最終製品の性能スペクトルに大きな影響を与えます。ユーザーにとって、構成と形成から創発的な特性への進化を支配する固有のロジックを理解することは、単にその利点を暗記することよりも重要です。この理解により、実際の用途における合理的な分析とカスタマイズされた選択が容易になり、多様な材料オプションの中でも性能ロジックに基づいた情報に基づいた意思決定が可能になります。このような決定は、機械的ストレス、電気的条件、化学的環境などの特定の制約を考慮して行われます。その価値は、他のすべての材料を置き換えることにあるのではなく、要件が集中する特定のパフォーマンスの交差点内で信頼性の高いソリューションを提供することにあります。
