TPI は PEEK より 100°C 高い温度に耐えます

2026,02,20

PEEK よりも 100°C 高い耐熱性と繰り返しの加工に耐える能力を備えたこの素材が、ハイエンド製造の新たな人気者となっている理由は何でしょうか?

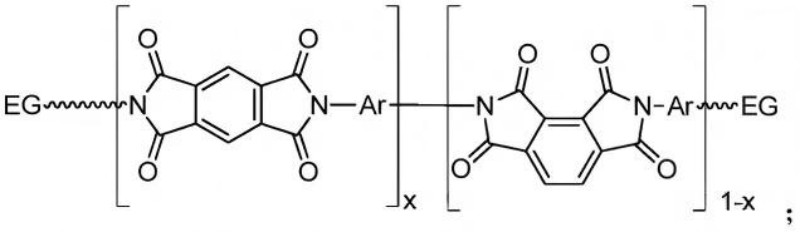

熱可塑性ポリイミド（TPI）は、ポリイミド（PI）ファミリーの中でも「高性能」と「加工のしやすさ」を兼ね備えたユニークな素材です。分子構造内の剛直なイミド環と柔軟なエーテル結合の間の相乗相互作用により、「高温耐性が加工性を損なう一方、加工の容易さは温度耐久性を犠牲にする」という従来の材料のジレンマを克服します。

この特性により、外国企業による長年の独占がもたらされました。現在、中国における技術の進歩により、TPIは大型航空機、新エネルギー車、生物医学などの重要な分野で大規模な応用を達成し、「中国製」から「中国のインテリジェント製造」へのアップグレードを支える中核材料の1つとなっています。

主要な特性と調製プロセス

TPI の性能上の利点は、高温耐性、機械的強度、機能特性、持続可能性という 4 つの主要な側面にわたって明らかであり、複数の指標が業界をリードする基準に達しています。

高温耐性に関しては、ガラス転移温度 (Tg) が 254°C に達し、PEEK よりも 100°C 以上高く、260°C での寸法安定性を維持しながら、240°C での長期安定動作が可能です。 NASA が開発した TPI 製複合航空宇宙エンジンワイヤリングハーネスは、200°C で 50,000 時間の連続動作が可能です。

機械的強度に関しては、引張強さ 85 MPa、弾性率 2.4 GPa で、チタン合金に匹敵します。 C919 のアンチトルクボックスはカーボンファイバー/TPI プリプレグテープを採用しており、アルミニウム合金と比較して 40% の重量削減を達成しながら、疲労寿命を 8 倍延長します。

機能特性としては、無油環境における熱可塑性樹脂の中で最高の臨界PV値を誇り、含油軸受に匹敵する摩擦係数を誇ります。同時に、高温高湿条件下でも安定した誘電率を示し、耐電圧は30kV/mmを超えます。 800V高電圧モーターの電磁線の絶縁に使用すると故障リスクを90%低減します。

持続可能性の観点からは、材料は再加熱して再処理することができ、廃棄物の 90% 以上がリサイクルされます。強酸に 2,000 時間浸漬しても腐食を示しません。シーメンスガメサはこれを風力タービンブレードの製造に利用し、100% ケミカルリサイクルを達成しています。

TPI 合成では、主に 1 ステップ法と 2 ステップ法が使用されます。

ワンステップアプローチでは、二無水物とジアミンを極性の非プロトン性溶媒に溶解し、加熱することで重合とイミド化を同時に行うことができます。共沸蒸留により水を除去し、結晶性の高い生成物を生成します。ただし、この方法は柔軟なモノマーにのみ適しているため、用途が制限されます。

2 段階プロセスは工業的に主流の方法であり、最初にジアミンと二無水物との重縮合によってポリアミド酸 (PAA) が形成されます。紡糸後、熱または化学的イミド化脱水により TPI が生成されます。このアプローチはモノマーに対する強力な適応性を提供し、必要に応じて製品特性を調整することが可能になります。

TPI は、その卓越した総合的なパフォーマンスのおかげで、複数のセクターにわたって大規模に導入されています。

航空宇宙分野では、エンジンのワイヤーハーネスやアンチトルクボックスだけでなく、内装部品や耐高温ケーブルにも採用されています。航空機のワイヤーハーネスにその絶縁層を利用することで 40% の軽量化が達成され、これはワイドボディ航空機 1 台あたり 1.2 トンの重量削減と年間 100 万米ドルを超える燃料節約に相当します。

新エネルギー車分野では、800V高電圧モーターとバッテリーシールの要件を満たすために、トランスミッションスラストワッシャーの交換により耐用年数が3倍に延長され、メンテナンスコストが60％削減されました。

バイオメディカル分野では、TPIを使用した人工関節の摩耗係数は超高分子量ポリエチレンに比べて3桁低く、寿命は25年です。 3D プリントされた生体模倣小柱骨構造は、骨細胞の増殖率を 50% 高めることができます。

工業製造分野では、浙江理工大学が形状記憶合金 (SMA) を TPI ベースの複合板バネに組み込みました。これらのスプリングは、通電時に強度低下率がわずか 7.38% であり、自己修復機能を備えているため、大型トラックのサスペンションシステムに適しています。さらに、同大学が開発した微粉体塗料は優れた絶縁性と耐食性を備え、化学的防食対策や機械製造などに幅広く応用されています。

市場の進捗と今後の方向性

世界の熱可塑性複合材料市場は 2020 年に 99 億米ドルに達し、輸送部門が 40% 以上を占めています。技術的には、中国科学院はグラフェンの改質によって熱伝導率を 6.8 W/(m・K) まで高めました。国内企業は、日本の東レによる禁輸措置の対象となっている炭素繊維/TPIプリプレグテープの研究を加速している。

工業化の点では、Shengnuo Technology は、その製品が三井化学の AURUM™ の温度耐性指数と一致するトン数規模の大量生産を達成しました。同社は、国際宇宙ステーションで軌道上押出技術の試験を実施し、将来の宇宙での交換部品の製造への道を切り開きました。

今後の TPI 研究は、次の 4 つの主要分野に焦点を当てます。

より高いガラス転移温度と熱安定性を備えた製品を開発し、溶融結晶化速度を高め、3D プリンティング加工の課題を解決し、生産コストを削減します。産業上の需要が高まるにつれ、耐摩擦性や耐放射線性などの分野でさらなる開発の可能性が解き放たれます。中国によるこの分野での画期的な進歩により、世界の製造材料の性能基準が継続的に向上し、ハイエンド製造の進歩が推進されています。

さまざまな分野にわたる工業化の需要が高まるにつれて、TPI の開発は今後も前進し続けるでしょう。現時点では、耐摩擦性、耐放射線性、難燃性などの特性に関して、その応用および活用には改善の余地が残されています。他の熱可塑性材料の工業化の経験を活用し、TPI の工業研究をさらに進めることは、その開発の重要な方向性を構成します。

前

ご連絡方法

著者:

Ms. Tina

Eメール:

sales@honyplastic.com

Phone/WhatsApp:

+86 18680371609

人気商品

企業ニュース
