ナイロンの耐水性の秘密：最も安定した長鎖ナイロン

2026,02,05

ナイロンの耐水性の秘密: 長鎖ナイロンが最も安定している

湿気の多い環境では、通常のナイロン製品は変形して膨張しますが、特定の高級ナイロンは安定性を維持します。これは材料科学の謎に根ざした現象です。

エンジニアリングプラスチックの分野では、ナイロンはその優れた機械的強度と耐摩耗性により非常に好まれています。しかし、技術者を夢中にさせると同時に憤慨させる特徴が 1 つあります。それは、その吸水性です。同じナイロン素材が異なる用途でこのように異なる挙動を示すのはなぜでしょうか?長鎖ナイロンはどのようにして精密部品や要求の厳しい環境に好まれる選択肢となるのでしょうか?

ナイロンの吸水原理

科学的にはポリアミドとして知られるナイロンは、分子鎖に沿って規則的に分布したアミド基 (-CO-NH-) を特徴としています。この極性基は水分子と水素結合を形成します。まさにこの分子レベルの親和性がナイロンに固有の吸湿性を与えているのです。

ナイロン分子は、「疎水性セグメント」（メチレン基 -CH2-）と「親水性島」（アミド基）で構成される一連の真珠として視覚化できます。水の分子は、これらの親水性の「島」に引き寄せられ、その中に保持されます。

水を吸収すると、水分子がナイロンの分子鎖の間に浸透し、可塑剤と同様の働きをします。これにより分子鎖の可動性が高まり、材料の柔軟性と弾力性が高まります。ただし、このプロセスでは、寸法の膨張とともに、強度と剛性が大幅に低下します。

各種ナイロンの吸水率の比較

ナイロンファミリーは広範囲にわたり、そのさまざまなメンバーが著しく異なる吸水特性を示します。

標準ナイロン（短鎖）：

・PA6（ナイロン6）：平衡吸湿率約3％（23℃/50％RH）

・PA66（ナイロン66）：平衡吸湿率約2.5％。 PA6よりも若干優れていますが、吸湿性が高い素材であることに変わりはありません。

半芳香族ナイロン

• PPA: 1.6 ～ 2% (23°C/50% RH)

長鎖ナイロン：

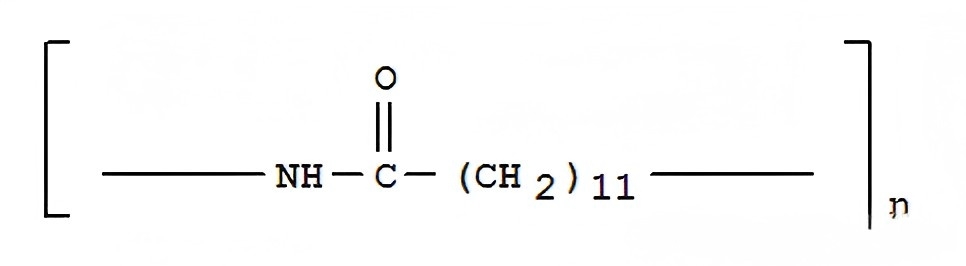

・PA12（ナイロン12）：平均吸水率わずか0.8％

・PA11（ナイロン11）：PA12と同等の性能を持ち、吸水性が極めて低い

・PA612(ナイロン612)：標準ナイロンに比べ吸水率が大幅に低く、寸法安定性に優れています。

・PA1010（ナイロン1010）：代表的なバイオ由来の長鎖ナイロンであり、同様に低吸水性を示します。

	PA66	PA610	PA612	PA1010	PA12
降伏強さ、MPa (DAM)	82	65	62	52	45
引張弾性率、MPa(DAM)	3100	2300	2100	1800	1400
引張弾性率、MPa(50%RH)	1400	1300	1200	950	1100
吸湿率、%(50%RH)	2.5	1.5	1.3	1.1	0.8
密度、g/m3	1.14	1.08	1.06	1.04	1.01
融点、℃	262	225	218	205	180
破断伸び，%（DAM)	50	100	150	＞100	250
