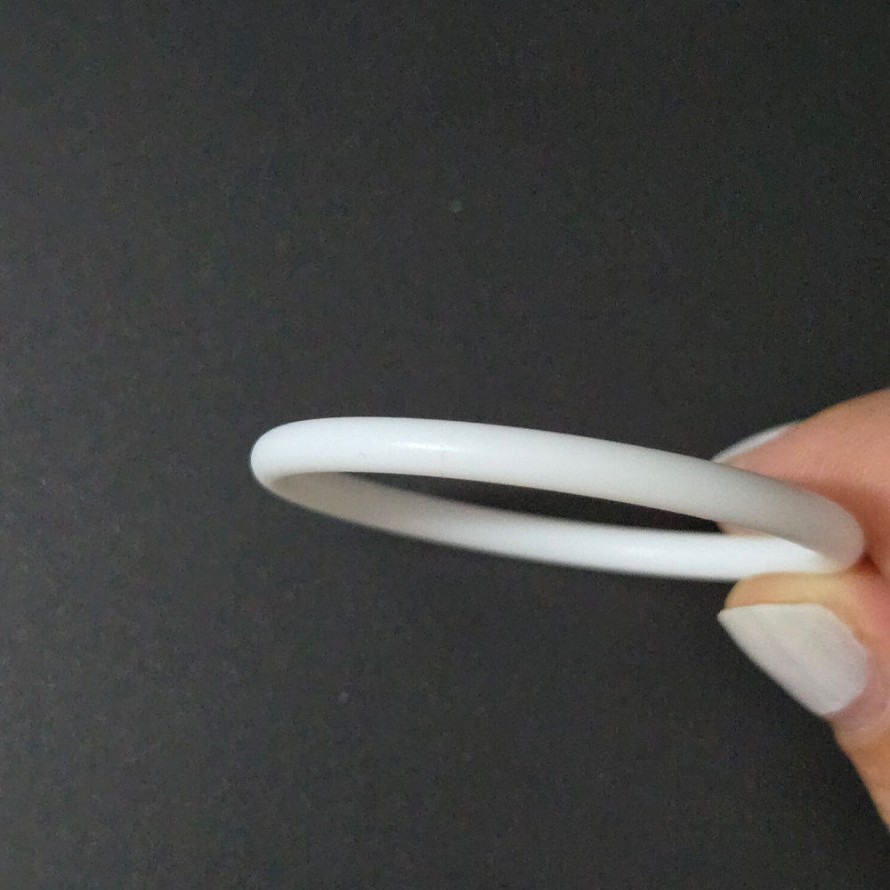

15% ガラス繊維強化、5% 二硫化モリブデン、および NBR 70 O リングを含む PTFE 複合材料の性能向上分析
I.複合材料成分間の機能的相乗メカニズム
PTFE + 15% ガラス繊維 + 5% 二硫化モリブデン + NBR 70 O リングは、厳しい動作条件向けに設計された高性能シール ソリューションを構成します。この複合材料は、その構成要素の相補的な機能によってバランスの取れた一連の特性を達成し、単一材料の能力を超えます。
純粋な PTFE は、非常に低い摩擦係数 (0.05 ～ 0.1) と優れた化学的安定性を備えていますが、耐摩耗性が低い、機械的強度が低い、クリープしやすいなどの欠点があります。 15% のガラス繊維を組み込むことで、素材の耐摩耗性が大幅に向上しました。非充填PTFEと比較して耐摩耗性は500倍近く向上し、使用限界PV値は約10倍に向上します。 5% の二硫化モリブデンを添加すると、摩擦係数がさらに低下し、材料の自己潤滑特性が強化されます。
基材としての NBR70 は必要な弾性変形能力を提供し、O リングが圧縮下で効果的なシールを形成できるようにします。 NBR70 は、鉱油、潤滑剤、燃料などの非化学媒体に対して優れた耐性を示します。最大 100°C の温度でも長期間性能を維持し、120°C では 40 日間動作できます。この複合材料の組み合わせは、PTFE の低摩擦特性、ガラス繊維の強化効果、二硫化モリブデンの固体潤滑性能、および NBR の弾性シールの利点を最大限に活用します。
II.トライボロジー特性の大幅な向上
PTFE + 15% ガラス繊維 + 5% 二硫化モリブデン複合材料は、トライボロジー特性の最も顕著な向上を示しました。研究によると、ガラス繊維入り PTFE 複合材料は、安定した摩耗段階で純粋な PTFE よりも低い摩擦係数を示すことが示されています。二硫化モリブデンは官能化フィラーとして機能し、摩擦係数をさらに低減し、392 N の荷重下で平均 33.3% の低減を達成します。
トライボロジー性能を向上させるこのメカニズムは、主に 3 つの側面から生じています。第 1 に、ガラス繊維が材料の引張強度と耐クリープ性を強化し、それによって PTFE のリボン状構造の劣化を抑制します。第二に、二硫化モリブデンが摩擦面に潤滑膜を形成し、直接接触を軽減します。第三に、適切に充填された HNT (ヒューランダイト) がマイクロナノスケールでガラス繊維と相乗効果を発揮し、複合材料の摩耗率を 32.7% 削減します。
摩耗メカニズムに関しては、純粋な PTFE は主に付着摩耗を示しますが、複合材料は主に摩耗摩耗に移行します。摩耗表面は大きなフレーク状の破片から小さなフレークと粒子の混合物に変化します。二硫化モリブデンの添加により、長期間の使用によるオイル損失後の乾式摩擦時に固体潤滑保護が提供され、摩擦や磨耗による O リングの破損が防止されます。
III.機械的特性とシールの安定性の向上
15% のガラス繊維と 5% の二硫化モリブデンで強化された PTFE により、材料の機械的特性が大幅に向上します。ガラス繊維を組み込むことにより、複合材料に高い引張強度、寸法安定性、耐コールドフロー性が与えられます。研究によると、適切に充填された HNTs-GF/PTFE 複合材料は、GF/PTFE 複合材料と比較して、破断点伸びが 40.0% 増加し、引張強度が 2.3% 増加し、曲げ強度が 7.1% 向上しました。
シーリング用途の場合、これらの強化された機械的特性は、耐用年数の延長とシーリングの安定性の向上に直接つながります。 NBR70 ベースが初期の弾性シールを提供し、PTFE 複合層が摩擦と摩耗に対する主な役割を果たします。この分業により、O リングは動的シール条件下でも優れた性能を維持できます。
圧力適応性の点では、この複合材料は中高圧 (10 ～ 40 MPa) の作動条件で使用でき、NBR のみに依存するシールよりも広い適用範囲を提供します。材料の押出抵抗も強化され、高圧下での変形の可能性が軽減されます。
IV.温度適応性と耐環境性
温度はシールの性能に影響を与える重要な要素の 1 つです。 PTFE 自体は広い動作温度範囲 (-200°C ～ +260°C) を備えていますが、NBR70 は比較的低い耐熱性 (長期使用温度 100°C) を示します。実際の用途では、複合材料の温度の上限は NBR70 コンポーネントによって制限されますが、PTFE/ガラス繊維/二硫化モリブデン層が追加の断熱効果と保護効果をもたらします。
化学的適合性の点では、PTFE はほとんどの化学媒体に対して優れた耐性を示しますが、NBR70 は鉱物油との良好な適合性を示します。ただし、リン酸エステル系油圧作動油や極性添加剤を含むギアオイルには適していません。 PTFE コーティングは化学的攻撃に対して NBR 基材をある程度保護できますが、強力な酸化剤や特定の芳香族溶剤は依然として NBR コンポーネントの浸食や膨潤を引き起こす可能性があります。
ガラス繊維強化 PTFE 複合材料はアルカリ媒体には適さない一方、二硫化モリブデンには高レベルの活性硫黄が含まれており、銅を容易に腐食することに注意してください。銅コンポーネントを含むシステムで使用する場合は、注意を払うか、保護措置を講じる必要があります。
V. アプリケーションシナリオと選択の推奨事項

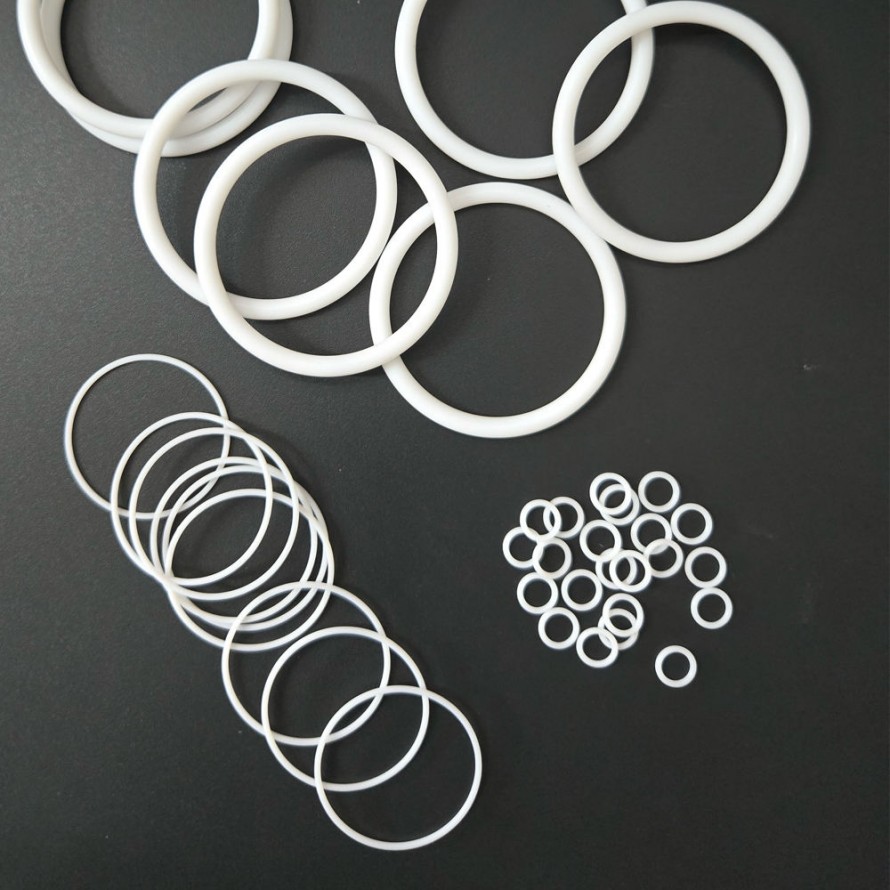

PTFE + 15% ガラス繊維 + 5% 二硫化モリブデン + NBR 70 O リングは、高速往復シーリング、高圧油圧システム、および高温条件下でのシーリング用途に特に適しています。一般的な用途には、油圧および空気圧複合シール、ガイド リング、複合ダスト シール、コンプレッサー用のオイルフリー潤滑ピストン リングなどがあります。
O リングを選択するときは、次の要素を考慮する必要があります。 低圧用途 (<10MPa) の場合は、標準の NBR O リングで十分です。ただし、中高圧条件 (10 ～ 40MPa) では、この複合材料は大きな利点を示します。動的シール用途では、その性能は単一材料シールの性能をはるかに上回ります。
取り付けやメンテナンスの際は、取り付け時に角やネジ山などの鋭いエッジによって O リングが切断されないように注意してください。軸端と穴端の両方に15°～30°の面取りを設けてください。シールの溝とガイド レールは定期的に清掃して、ほこりによってシール性能が損なわれないようにしてください。ただし、シールの変形を防ぐため、高圧ウォーター ジェットをシールに直接当てることは避けてください。
VI.総括と展望
PTFE + 15% ガラス繊維 + 5% 二硫化モリブデン + NBR 70 O リングは、複合技術により単一材料の限界を克服することに成功し、トライボロジー性能、機械的強度、およびシールの安定性の包括的な向上を達成しました。材料科学の進歩に伴い、将来の開発により、特定の動作条件に合わせてカスタマイズされた複合材料配合物が生成され、シーリングコンポーネントの応用範囲がさらに拡大する可能性があります。
このような複合材料を選択するエンジニアにとって、圧力、温度、媒体の化学的特性、運動状態などの実際の動作条件を包括的に考慮することが不可欠です。これにより、最適なパフォーマンスが確保され、シーリング システムの信頼性が高く効率的な動作が保証されます。
