PEEK ブッシングにより、ヒューマノイドロボットジョイントのコスト効率の向上が可能になります

2026,01,19

自己潤滑性_軽量_耐摩耗性が高い:PEEKブッシュにより、人型ロボットのジョイントのコスト効率の高い製造が容易になります。

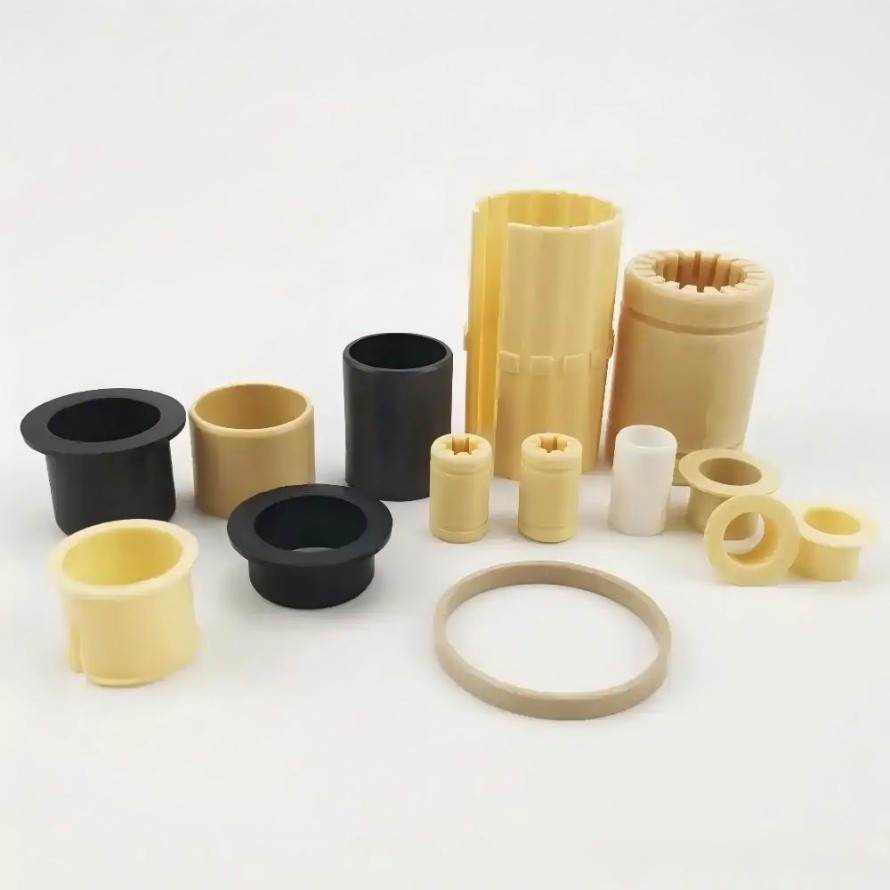

PEEK 精密射出成形ブッシングは、高強度、自己潤滑性、最小限の熱膨張により、人型ロボットのジョイントモジュールにおける耐摩耗性と軽量化の制約を克服します。金属ブッシュと比較して、65%の軽量化、3倍の耐用年数、40%の単価削減を実現し、商品化と普及を強力にサポートします。

人型ロボット関節モジュールの高性能、軽量設計、コスト管理は、その商品化と普及を妨げる重要なボトルネックとなっています。中でもジョイントブッシュは、接続と力伝達の中核となる機能部品であり、材料の耐摩耗性、自己潤滑性、寸法安定性などに厳しい要求が課せられます。常州瑞鹿プラスチック工業有限公司は、PEEK精密射出成形をコア技術として活用し、この専門分野に注力しています。同社は、設計の最適化、金型開発、量産納品に至る包括的なブッシングソリューションをクライアントに提供し、人型ロボットジョイントモジュールの高性能、低コスト、大規模製造を成功裏に推進しています。

I. ジョイントブッシュ: 小型コンポーネントの背後にある重大な課題

ヒューマノイドロボットの回転ジョイントおよびリンケージ内では、ブッシュは持続的な交互負荷と高速摩擦下でも確実に動作する必要があります。従来の金属ブッシングまたは標準的なエンジニアリングプラスチックブッシングには、重大な欠点があります。金属ブッシングは重く、凝着摩耗しやすいです。標準的なプラスチック製ブッシングは、耐摩耗性が不十分で、クリープが発生しやすく、熱膨張係数が高いという問題があり、これらすべてがジョイントの精度と耐用年数を損ないます。

関節の動作メカニズムと故障モードの詳細な分析により、ブッシュに最適な材料として PEEK (ポリエーテルエーテルケトン) が選択されました。 PEEK は、高強度、耐高温性、耐化学腐食性、自己潤滑性、極めて低い吸湿性と熱膨張係数を備え、特にトライボロジー性能が優れています。しかし、PEEK 射出成形には、高い溶融粘度、狭い加工範囲、複雑な結晶化挙動などの重大な課題があり、金型設計とプロセス制御に厳しい要求が課せられます。

II.素材から金型まで：体系的な技術革新

当社の包括的なプロセスチェーン機能を活用して、お客様にオーダーメイドの PEEK ブッシング量産ソリューションを提供します。

1. 強化のための材料改質: PEEK は、ジョイントブッシュの特定の動作条件に合わせて複合改質を受けます。特殊な潤滑剤 (PTFE やグラフェンなど) と繊維強化材 (カーボンファイバーなど) を組み込むことにより、マトリックスの強度を維持しながら摩擦係数が大幅に低減され (0.2 未満に)、耐摩耗性と耐用年数が向上します。

2. 精密金型の革新: 一見シンプルな構造ですが、PEEK ブッシュの内穴精度、肉厚の均一性、表面仕上げはジョイントの動きの滑らかさに直接影響します。多点ホットランナー協調制御技術と高精度金型温度システムを採用。これにより、キャビティ内での PEEK 溶融物の均一な充填と冷却が保証され、成形収縮と内部応力が効果的に管理されます。その結果、ブッシュの重要な寸法公差は一貫して±0.01mm以内に維持され、シャフト部品との嵌合に最適なクリアランスを実現します。

3. プロセスパラメータの徹底的な最適化: PEEK の結晶化特性に対処し、段階的な温度制御と圧力保持曲線を開発しました。溶融温度、射出速度、保持圧力、冷却速度を正確に制御することにより、製品の欠陥が抑制され、材料の機械的特性と寸法精度のバッチ間の一貫性が保証されます。各金型セットは実験計画法 (DOE) 検証を受けて、最適なプロセスウィンドウを確立します。

Ⅲ．大量生産の実装: データ検証とコストの利点

経験的データにより次のことが明らかになりました。

軽量化: ブロンズブッシングと比較して、PEEK ブッシングは 65% の軽量化を達成し、ジョイントの回転慣性を大幅に低減します。

耐摩耗性と自己潤滑性: 10N ラジアル荷重および 200rpm の回転速度での連続試験の下で、耐用年数は金属ブッシュの 3 倍以上を上回ります。追加の潤滑メンテナンスを必要とせず、クリーンなジョイント設計の要件を満たします。

コスト削減と効率の向上: 統合された射出成形プロセスにより、金属ブッシュに必要な複数の機械加工段階が不要になり、95% 以上の材料利用率が達成されます。金型の最適化と生産ラインの自動化により、従来の精密機械加工金属ブッシュと比較して総合的な単価を約 40% 削減し、大規模用途への基盤を築きました。

IV.ブッシングから始まり、ジョイントモジュールチェーン全体に力を与えます

PEEK ブッシングの大量生産の成功により、ジョイントモジュール内の重大な問題点が解決されただけでなく、従来の金属コンポーネントを高性能エンジニアリングプラスチックに置き換える実行可能な経路が検証されました。この技術パラダイムをジョイントハウジング、ギア、ベアリングリテーナーなどのさらなるコアコンポーネントに拡張し、ジョイントモジュール向けの包括的な軽量射出成形ソリューションの提供に取り組んでいます。

材料試験、シミュレーション解析、金型開発、量産監視に至るデジタルクローズドループシステムを確立。これにより、プロトタイピングから量産への迅速な移行と一貫した納品が保証されます。クライアントとの共同設計を通じて、セルフロック回転防止機構の開発やセンサースロットの統合など、ブッシング構造をさらに最適化することで、モジュール全体のパフォーマンスと統合が向上します。

結論

人型ロボットの普及に向けた取り組みにおいて、コアコンポーネントの革新的な製造は、産業のブレークスルーを実現するための重要なエンジンとして機能します。産業界は、PEEK 精密射出成形ブッシングを通じて、材料科学と精密工学の統合により、性能向上、軽量化、コスト削減という「不可能な三角形」を同時に達成できることを証明しました。これは製造業では従来達成不可能と考えられてきた偉業です。今後も高機能エンジニアリングプラスチックの成形技術を磨き続けます。同社は、より軽量で、より強力で、よりスマートなコンポーネントを提供することで、ロボットの関節がより自由度の高い動作を実現できるようにします。この進歩により、ヒューマノイドロボット産業は、堅牢で大規模な商業化の新時代に向けて推進されるでしょう。
