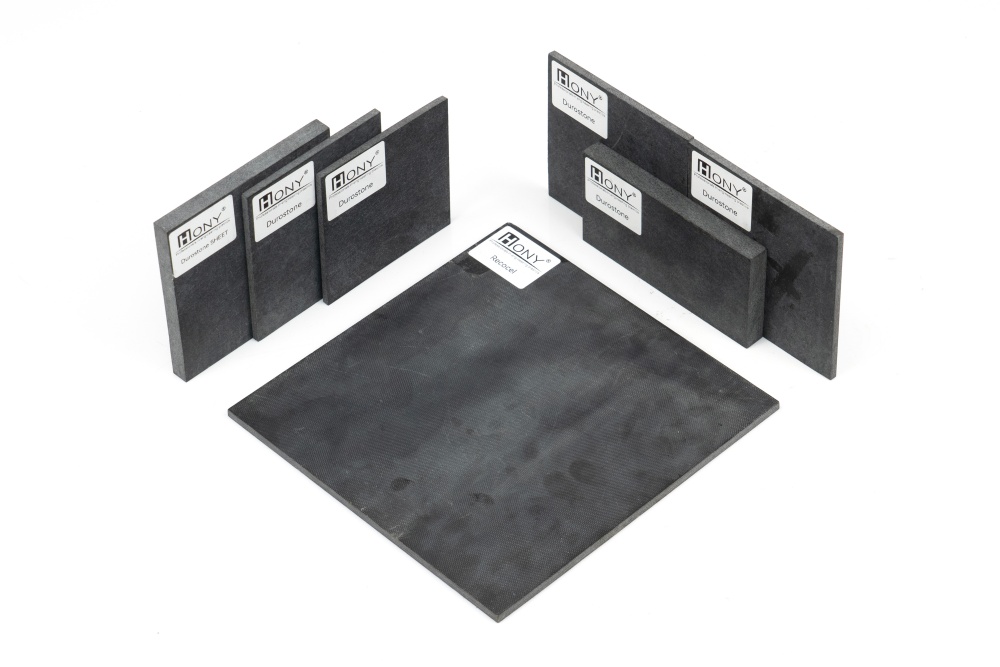

帯電防止合成石の主な応用分野

安定した帯電防止特性、高温耐性、および高精度の加工能力を備えた帯電防止合成石は、静電気の影響を受けやすく環境の清浄度が最も重要な産業で広範な用途に使用されています。以下は、その中核となるアプリケーション分野の詳細な分析です。

1. 電子機器製造および半導体産業

(1) 表面実装技術 (SMT) の生産

アプリケーションシナリオ:

PCB（プリント基板）サポートプレート：IC、抵抗、コンデンサなどの精密部品への静電気による損傷を防止します。

リフローはんだ付けキャリア：260℃を超える温度にも変形せずに耐え、溶接精度を確保します。

利点:

帯電防止特性（表面抵抗10⁶～10⁹Ω）により、部品の静電気破壊を防止します。

低い熱膨張係数 (≤0.5×10⁻⁶/℃) により、正確な PCB 位置が保証されます。

(2) 半導体パッケージングとテスト

アプリケーションシナリオ:

ウェハステージ：静電気による塵の付着を防ぎ、チップの歩留まりを守ります。

プローブステーション: 高い平坦度 (±0.02mm) により検査精度が保証されます。

利点:

非磁性特性により、半導体装置 (リソグラフィー装置など) への干渉が防止されます。

耐薬品性（酸、アルカリ、溶剤洗浄に耐えます）。

2. 医療機器産業

(1) 医療機器製造業

アプリケーションシナリオ:

MRI/CT 装置サポート構造: 非磁性なので、画像精度に影響を与えません。

体外診断 (IVD) 機器の作業面: 帯電防止、試薬の汚染を防止します。

3. 航空宇宙および精密計装

(1) 人工衛星・宇宙船の組立

アプリケーションシナリオ:

衛星コンポーネント組立プラットフォーム: 帯電防止 + 耐放射線性を備えた高精度センサーを保護します。

Rocket Electronics Bay サポート: 宇宙環境に適応した、極端な温度 (-50°C ～ 280°C) に耐えます。

利点:

軽量 (密度 1.9 ～ 2.2 g/cm3) により、打ち上げ時のペイロードが軽減されます。

剛性が高く、精密機器への振動の影響を最小限に抑えます。

(2) 光学・レーザー装置

アプリケーションシナリオ:

レーザーカッターベース: 帯電防止特性により、ほこりの付着によるビーム精度の低下を防ぎます。

光学検査プラットフォーム: 高い平坦性により測定精度が保証されます。

4. 産業オートメーションとロボティクス

(1) 自動生産ライン

アプリケーションシナリオ:

ロボットアームワークステーション: 帯電防止特性により、電子制御システムへの静電気による損傷を防ぎます。

AGV (無人搬送車) ナビゲーションプラットフォーム: 継続的な運用のための耐摩耗性と耐衝撃性を備えています。

利点:

耐油性があり洗浄が容易なため、工場環境に最適です。

カスタマイズ可能な導電率レベル (10⁴~10⁹Ω)。

(2) 3Dプリントと精密加工

アプリケーションシナリオ:

金属 3D プリント基板: 高温耐性があり、プリント部品の静電気による付着や変形を防ぎます。

CNC工作機械ワークベンチ：安定性が高く、加工誤差を最小限に抑えます。

5. 新エネルギーとカーエレクトロニクス

(1) リチウム電池の製造

アプリケーションシナリオ:

電極スリッティングステーション: リチウム粉末の爆発リスクを防ぐための静電気防止対策。

バッテリーモジュール組立ライン: 安全性を高めるための難燃性 (UL94 V-0 定格)。

利点:

IEC 61340-5-1 静電気保護規格に準拠。

電解質腐食に対する耐性があり、耐用年数が延長されます。

(2) 電気自動車制御システム

アプリケーションシナリオ:

モーターコントローラーテストベンチ: 静電気防止保護により IGBT モジュールを保護します。

車載ディスプレイ組立ステーション：防塵・帯電防止により歩留まりを向上。

6. その他の特別な用途

軍事および防衛: レーダー機器マウント、ミサイル誘導システムのテストベンチ。

データセンター: サーバーラック用の帯電防止床材。

まとめ: 帯電防止合成石の主な利点

特徴 |アプリケーションの価値

静電気防止 (10⁶~10⁹Ω) 電子部品を ESD 損傷から保護します

耐高温性（-50℃～250℃）リフローはんだ付けやレーザー加工などの高温環境に最適

高精度（±0.02mm）半導体や光学機器の測定精度を確保

軽量 (1.8 ～ 2.2g/cm3) 航空宇宙機器やロボット機器への負担を軽減します。

耐薬品性医療、新エネルギー分野の腐食環境に最適

帯電防止合成石は、高精度製造、エレクトロニクス、医療、新エネルギー、防衛、航空母艦業界に理想的な素材です。インダストリー4.0やスマートマニュファクチャリングの進展により、その適用範囲はさらに拡大すると考えられます。
