航空構造部品における連続炭素繊維 CF-PEEK ラミネートの用途

航空軽量化革命: CF-PEEK ラミネートは、カーボンファイバーの強度と PEEK 樹脂の靭性を組み合わせることで、構造効率の飛躍的な向上を実現します。機体構造やキャビンサポートなどの用途では、その方向性耐荷重特性と熱可塑性加工の利点により、航空宇宙工学に性能と製造の柔軟性の両方を提供する新しい材料ソリューションが提供されます。

航空構造における T700 連続炭素繊維 CF-PEEK ラミネートの用途の分析

航空工学の分野では、構造材料の選択は常に「質量、強度、剛性、環境安定性、製造可能性」を含む複数の制約を中心に行われます。航空機がより高度な統合、軽量構造、複雑な動作条件への適応に向けて進化するにつれ、特定の構造における従来の金属材料の適用はますます限界に直面しています。 CF-PEEK 連続炭素繊維強化ポリエーテルエーテルケトン (CF-PEEK) に代表される熱可塑性複合積層板は、その材料システムと構造設計の柔軟性により、航空宇宙構造コンポーネントにおいて独特の工学的価値を徐々に実証しています。

I. 材料系と構造的特徴

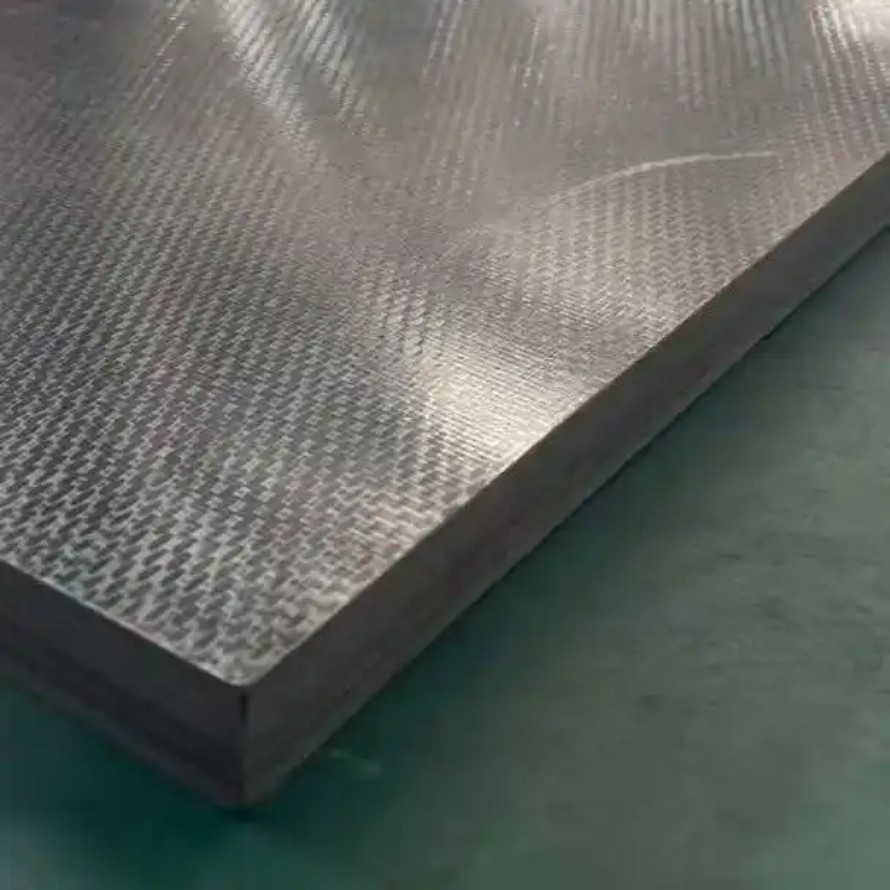

T700 炭素繊維は、中強度から高強度の連続炭素繊維に属し、その機械的特性により、航空宇宙複合材料内での工学用途が確立されています。積層プロセスを通じて熱可塑性樹脂マトリックスとして PEEK と組み合わせると、明確な繊維配向と層間構造を示す複合パネルが形成されます。材料レベルでは、このようなラミネートは、PEEK の熱安定性と靭性特性に加えて、炭素繊維の高い比強度を同時に示します。

熱硬化性樹脂システムと比較して、CF-PEEK は溶融加工が可能な熱可塑性複合材料を構成します。その層間結合は、化学的な硬化反応ではなく、樹脂溶融後の物理的な連動メカニズムに依存しています。この特徴により、後続の成形、溶接、および二次機械加工操作中に、ラミネートのプロセスの柔軟性がさらに高まります。

II.航空構造部品の基本的な材料要件

航空構造コンポーネントは通常、周期的な機械的応力、温度変動、湿った熱環境、局所的な衝撃など、複雑な荷重や環境条件下での長期間の使用に耐えます。構造用途に使用される材料は、強度と剛性の要件を満たすだけでなく、寸法安定性、耐疲労性、環境適応性において予測可能な性能を発揮する必要があります。

工学設計では、T700 CF-PEEK ラミネートは、繊維の積層角度と層数を調整することで、主耐荷重方向に沿って性能の最適化を達成できます。たとえば、構造荷重の方向が明確に定義されている内部耐力フレーム、補強材、または二次耐力パネル内では、材料の方向性の機械的特性を効果的に利用でき、それによって不必要な材料の冗長性が削減されます。

Ⅲ．軽量構造設計におけるアプリケーションロジック

航空宇宙構造の軽量化の追求は、単に材料密度を減らすことではなく、安全性と剛性の要件を満たしながら構造効率を高めることを目的としています。 T700 CF-PEEK ラミネートの比強度と比剛性は、特定のアルミニウム合金または鋼構造コンポーネントを置き換える場合に、質量制御に大きな利点をもたらします。

外板補強材やキャビン構造サポートパネルなどの用途では、局所的な厚みの増加やレイアップ方向の調整により、ラミネートを目的の耐荷重に合わせて調整できます。材料の異方性を利用したこの設計アプローチにより、エンジニアは全体の寸法を増加させることなく構造性能を合理的に割り当てることができます。

IV.航空用途における環境安定性の重要性

航空機は、運用ライフサイクルを通じてさまざまな温度範囲と湿度条件にさらされます。 PEEK 樹脂は本質的に優れた熱安定性と耐加水分解性を備えているため、航空宇宙構造用途における環境要因によって引き起こされる材料性能の変動を軽減します。連続炭素繊維と組み合わせると、ラミネートは優れた寸法安定性制御を示します。

キャビン内部の構造部品や電子機器の支持構造などの用途では、この材料は長期間の使用中に寸法安定性を維持します。これにより、構造の調整やメンテナンスの頻度が軽減されます。この特性は、航空宇宙工学、特に高い構造精度が要求される分野において実用的な重要性を持っています。

V. 加工および組立の適応性の分析

製造および組み立て中に、T700 CF-PEEK ラミネートは、ホットプレス、熱溶接、または機械加工を通じて構造の統合を実現できます。その熱可塑性特性により、局所的な成形とその後の構造調整が可能になり、航空宇宙構造設計に追加のエンジニアリング経路が提供されます。

コンポーネントの組み立て中に、インサート設計または複合接合技術を通じてラミネートを金属構造と統合して、複雑な構造接続要件を満たすことができます。この複数材料の協調設計アプローチは、現代の航空宇宙構造における一般的なエンジニアリング戦略となっています。

VI.典型的な航空構造用途

実際のエンジニアリング用途では、T700 CF-PEEK ラミネートは次の構造コンポーネントに使用できます。

まず、隔壁、支持板、補強材など、機体内の耐荷重性のない内部構造です。これらの構造には重量と剛性の間の高度なバランスが要求され、そこでは材料の方向性耐荷重特性が価値を発揮します。

第二に、客室機器の取り付けと保護構造。このようなコンポーネントは通常、機械的性能と環境安定性の両方を必要とします。長期使用中の CF-PEEK ラミネートの一貫した性能は、構造の信頼性設計に貢献します。

第三に、アビオニクス機器の構造基板と支持コンポーネントです。寸法安定性と電気システムのレイアウトの精度が必要な用途では、複合積層板はエンジニアリング上の明確な利点をもたらします。

VII.エンジニアリング用途のための材料の選択と設計の考慮事項

航空宇宙構造に T700 CF-PEEK ラミネートを採用する場合、設計段階では繊維配向、層間せん断特性、および構造全体に対する接合構成の影響を徹底的に考慮する必要があります。材料の異方性特性により、主荷重以外の方向での性能不足を防ぐために、荷重解析中に細心のモデリングが必要になります。

同時に、材料の適用評価では、材料の性能と構造設計の互換性を確保するために、温度範囲、疲労荷重、メンテナンスサイクルを含む特定の使用環境を総合的に評価する必要があります。

Ⅷ.結論

全体として、T700 連続炭素繊維 CF-PEEK ラミネートの航空宇宙構造コンポーネントへの適用は、現代の航空宇宙工学が材料性能の設計可能性と構造効率を重視していることを示しています。合理的な構造設計とプロセス調整を通じて、このクラスの熱可塑性複合材料は、さまざまな航空宇宙構造シナリオにわたって重要なエンジニアリング価値を提供することができ、それによって航空宇宙構造材料選択の技術的経路を拡大します。
