PCB FR-4 材質とは何ですか?

PCB 業界のベテラン エンジニアである私は、新人から「なぜほとんどの PCB は FR-4 材料を使用するのですか? 何がそんなに特別なのですか?」とよく質問されます。実際のところ、FR-4 は今日の PCB 分野で最も広く使用されている基板です。コンパクトな携帯電話の充電器から大型の産業用制御マザーボードに至るまで、その存在は至る所にあります。今日は、FR-4 材料の包括的な内訳を平易な言葉で説明し、その構成、性能特性、用途を一度にカバーします。

まず、FR-4 の定義を明確にしましょう。 FR-4とは、Flame Retardant Grade 4の略で、エポキシ樹脂とガラス繊維クロスからなる絶縁基板で、リジッドPCB基材に分類されます。ここでの重要な特徴はその難燃性です。 UL94 規格によれば、FR-4 材料は V-0 難燃性評価を達成しています。これは、材料が点火すると自己消火し、燃焼を持続しないことを意味します。この特性は電子製品の安全性にとって非常に重要です。

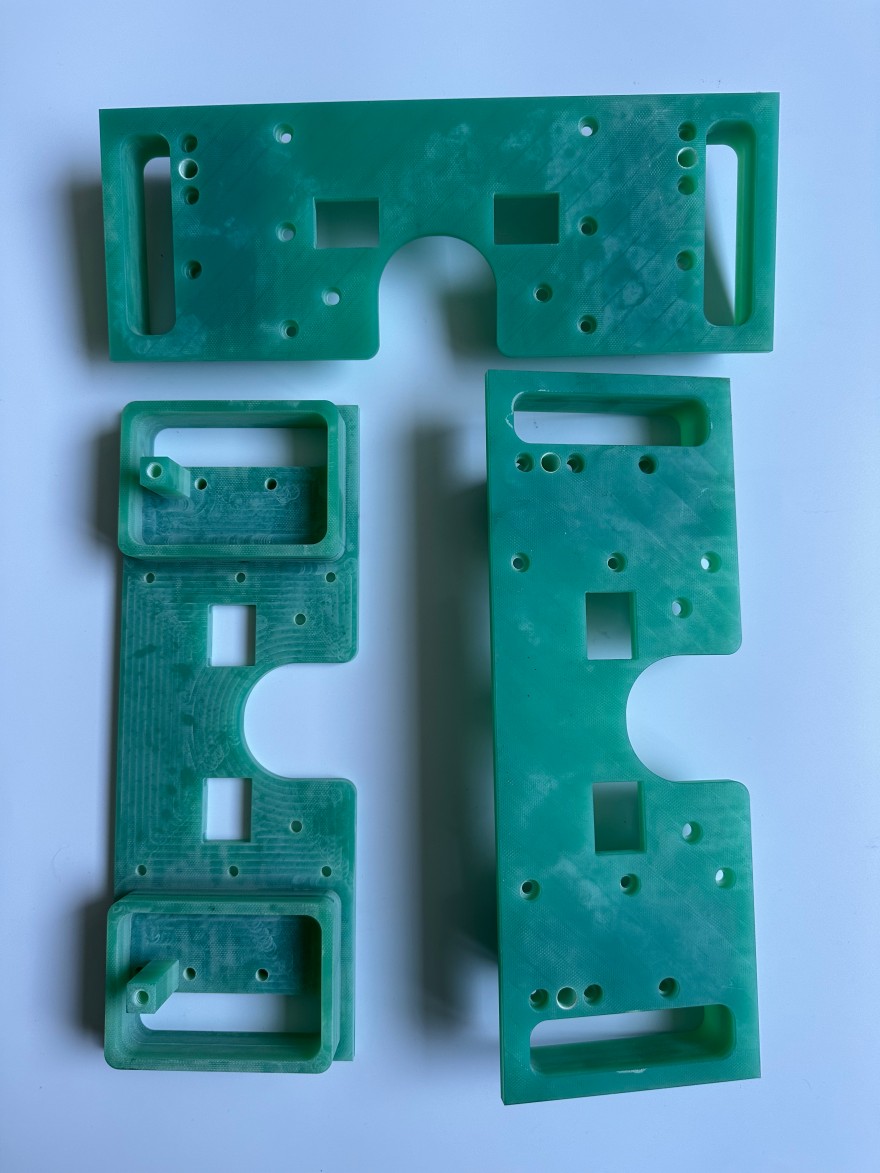

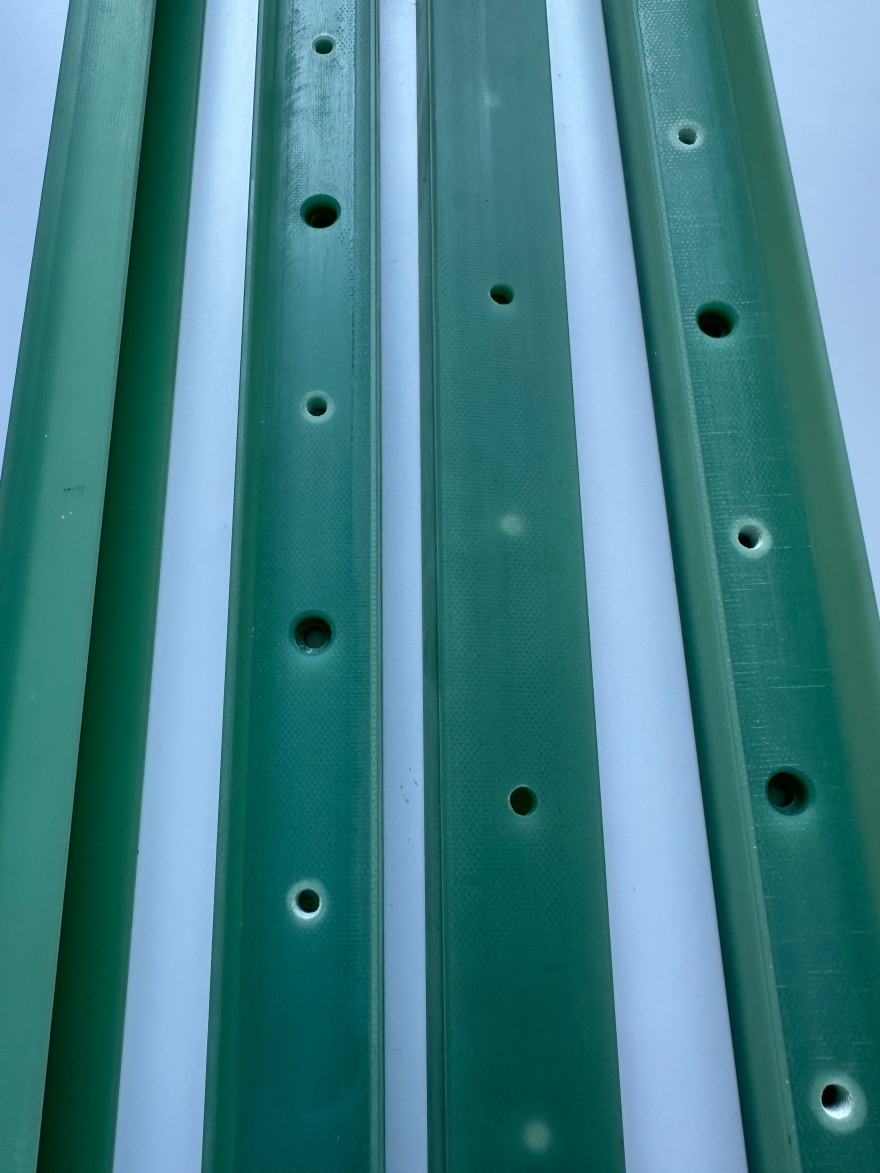

FR-4の構成は主にガラス繊維クロスとエポキシ樹脂の2成分で構成されています。ガラス繊維クロスは骨格として機能し、基材に機械的強度と寸法安定性を与えます。エポキシ樹脂はバインダーとして機能し、ガラス繊維クロスを接着すると同時に、絶縁性と難燃性も付与します。特定の用途要件に応じて、メーカーは水酸化アルミニウムやシリカなどのさまざまなフィラーをエポキシ樹脂に組み込んで、誘電率や熱膨張係数などの材料特性を調整することがあります。

次に、FR-4 の核となる特性について説明します。第一に、その機械的特性です。FR-4 基板は高い曲げ強度を示し、変形に強く、組み立ておよび動作中の PCB の機械的応力要件を満たしています。次に、電気的特性です。FR-4 の誘電率 (εr) は通常 4.2 ～ 4.7 の範囲で、誘電正接 (tanδ) は 0.015 ～ 0.025 です。これらの特性は、中低周波回路にはまったく十分です。第三に、熱的特性: FR-4 のガラス転移温度 (Tg) は、通常 120°C ～ 170°C の範囲です。 Tg 値が高いほど、高温での材料の安定性が高いことを示します。例えば、従来のFR-4のTgが約120℃であるのに対し、高Tg FR-4は150℃を超えるTgを達成できるため、ウェーブはんだ付けやリフローはんだ付けなどの高温プロセスに適しています。第 4 に、難燃性: 前述したように、FR-4 は UL94 V-0 難燃性評価を達成し、ほとんどの電子製品の安全基準を満たしています。

では、FR-4 材料はどのような用途に適しているのでしょうか?その適用範囲は非常に広く、事実上すべての中低周波、中低電力の電子製品をカバーしています。例としては、次のものが挙げられます。 - 家庭用電化製品分野の携帯電話のマザーボード、タブレットのマザーボード、充電器の PCB。 - 産業用制御アプリケーションにおける PLC マザーボードおよびインバーター PCB。 - 自動車エレクトロニクスにおける車載ナビゲーションマザーボードおよび照明制御PCB。 - 通信分野のルーターのマザーボードとスイッチ PCB。実際、高周波または高速性能を必要としないアプリケーションでは、FR-4 が好ましい基板材料となります。

もちろん、FR-4 にも限界がないわけではありません。その主な欠点は、高周波、高速アプリケーションにあり、誘電損失が大幅に増加し、信号の減衰につながります。たとえば、信号周波数が 5GHz を超えると、FR-4 の誘電損失が伝送品質に悪影響を及ぼし始めます。このような場合には、PTFEやロジャース材などの高周波基板が必要になります。さらに、FR-4 は比較的高い熱膨張係数を持っています。高温下では寸法変化が発生し、コンポーネントのはんだ付けの信頼性が損なわれる可能性があります。

最後に、注意事項: FR-4 材料を選択するときは、製品の実際の要件に合った仕様を選択することが重要です。コストが膨らむだけなので、やみくもに高い仕様を追求することは避けてください。同様に、コストを節約するためだけに低い仕様を選択しないでください。製品のパフォーマンスと信頼性が損なわれることになります。
