特殊エンジニアリングプラスチック - PPS および PEEK の性能プロファイル

2025,12,21

特殊エンジニアリングプラスチック - PPS および PEEK の性能プロファイル

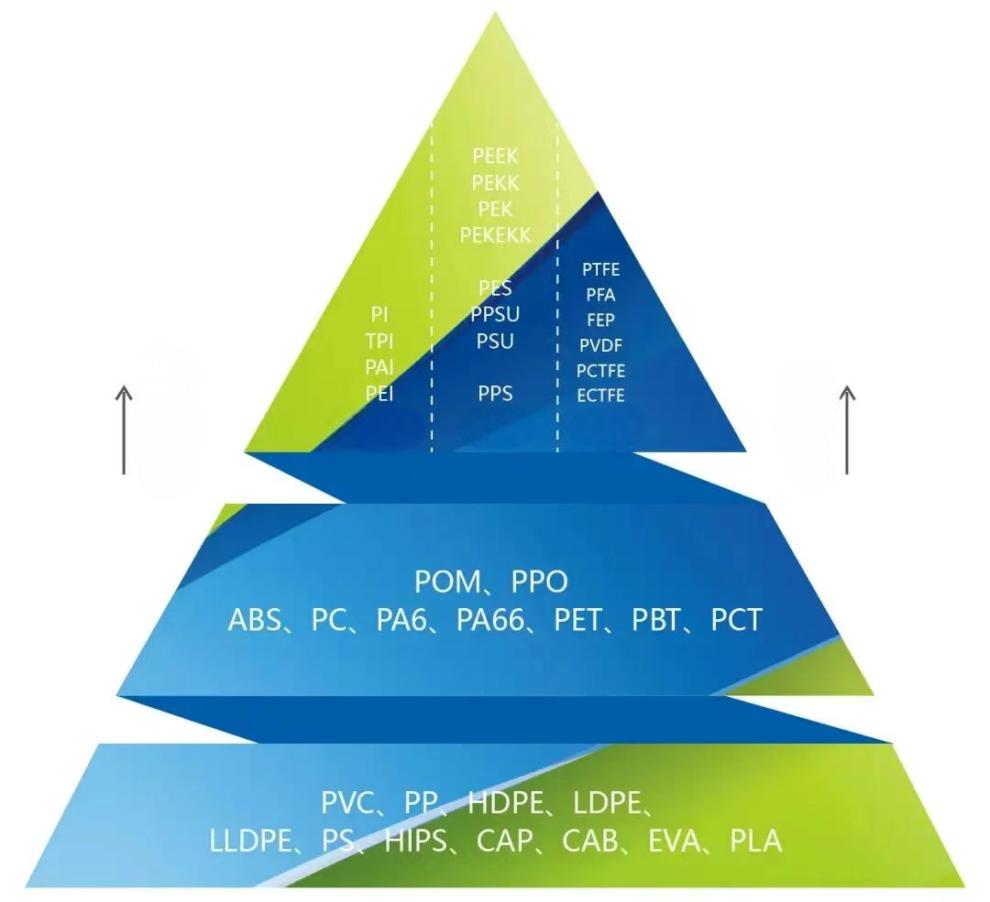

近年、特殊エンジニアリングプラスチックの用途は、従来の軍事および航空宇宙分野を超えて、自動車、機器製造、高級消費財など、ますます多くの民間部門に徐々に拡大しています。これらの中でも、ポリフェニレンサルファイド (PPS) とポリエーテルエーテルケトン (PEEK) は、比較的急速な発展を遂げ、幅広い用途を誇る 2 つの特殊エンジニアリングプラスチックです。

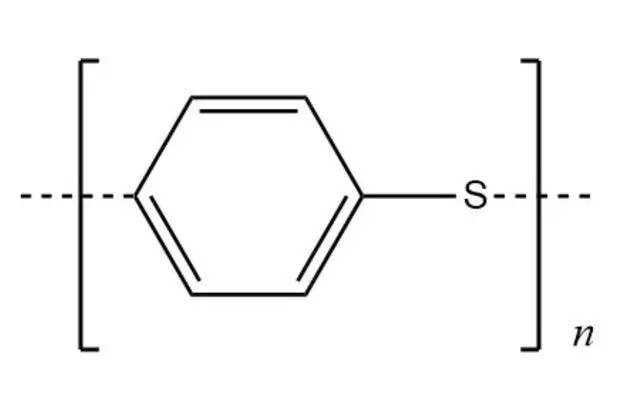

PPSは、結晶性（結晶化度55%～65%）の高剛性白色粉末ポリマーで、優れた耐熱性（長期使用温度200℃～220℃、短期使用温度260℃まで耐えられます）を備えています。機械的強度、剛性、難燃性、耐薬品性、電気特性、寸法安定性に優れた樹脂です。耐摩耗性、耐クリープ性、難燃性に優れ、自己消火性も備えています。高温多湿下でも良好な電気特性を維持します。流動性が良く、成形時のヒケや空洞がほとんどなく、成形が容易です。各種無機フィラーと良好な親和性を示します。その開発により、標準的な熱可塑性材料 (PA、POM、PET など) と先進的なエンジニアリングプラスチックとの間のギャップが狭まりました。

PPS には、次のような明確なパフォーマンス上の利点があります。

(1) 難燃性 PC や PA とは異なり、PPS バージン樹脂およびそのガラス繊維/鉱物粉末を充填した複合材料は、厚さ 0.8mm 以下でも容易に V-0 の難燃性評価を達成できます。難燃剤を一切添加していません。 PC および PA は PPS に比べてコストが低く、機械的強度 (特に衝撃強度) に優れていますが、V-0 0.8 mm グレードを組み込んだ PC および PA 複合材料のコストは大幅に上昇し、多くの場合、同等の機械的特性を持つ PPS 材料のコストを上回ります。

(2) 優れた流動特性ノートブックのカバープレートの用途では、この利点はポリカーボネートと比較してより顕著です。新世代の超薄型ノートブック (厚さ 0.8 ～ 1 mm) の前面カバープレートには、多くの場合、15,000 ～ 17,000 MPa (ASTM 規格) もの高い曲げ弾性率が必要です。しかし、3C 業界の厳しいコスト管理圧力の下で、配合設計者は強化充填剤として炭素繊維ではなく低コストのガラス繊維を選択することが頻繁に求められます。 PC およびその合金の場合、流動特性が劣るため、ガラス繊維の充填量は一般に 40% を超えてはなりません (曲げ弾性率はわずか 10,000 MPa、ASTM 規格)。負荷が高くなると、材料の流れが著しく損なわれ、加工が困難になるだけでなく、表面の繊維の引き抜き、大幅な反り、および機械的特性の低下にもつながります。対照的に、流動性の高い半結晶性 PPS では、ガラス繊維の充填量が 50% を余裕で超えることができます。さらに、高温での溶融混合および押出成形中に、PPS は PC に比べて粘度が低いため、ガラス繊維にかかるせん断力や圧縮力が軽減されます。これにより、最終射出成形部品内に保持される繊維長が長くなり、その弾性率がさらに向上します。

(3) 超低吸水性この利点は主に PA に関するものです。流動性の点では、高充填 PA と PPS は同等です。一方、機械的特性に関しては、同等のフィラー含有量を持つ PA 複合材料が明確な利点を持っています。しかし、ハロゲンフリーの難燃性という制約を超えて、PA 用途のもう 1 つの制限要因は、比較的高い吸湿率です。高温ナイロン PA6T の吸湿率 0.6% ～ 1% と比較すると、PPS の吸湿率 0.03% は事実上無視できます。その結果、湿気による変形による PPS 製品の不良率は、同等の条件下での PA 製品の不良率に比べて大幅に低くなります。

(4) 独特の金属質感と表面硬度の向上 PPS射出成形品が天板に当たると、PPS特有のパリパリとした金属音を発します。特殊な金型と最適化された金型温度の組み合わせにより、これらのコンポーネントは手で触れたときに金属を叩いたような音も発生します。表面は鏡のような滑らかさと金属光沢を実現します。

PEEKは、優れた耐熱性、耐化学腐食性、耐放射線性、電気的特性、難燃性を示す総合特性に優れた特殊エンジニアリングプラスチックです。その分子鎖は、ケトン基とエーテル基に結合したベンゼン環によって形成されたポリマーを構成しています。ベンゼン環は PEEK に並外れた剛性を与え、エーテル結合は顕著な靭性を保証します。その結果、PEEK は靭性と剛性の両方を調和して兼ね備えた汎用性の高い材料として機能します。

PEEK は次の優れた特性を備えています。

(1) 耐熱性、機械的性質、寸法安定性に優れています。 PEEK は 250°C で連続使用でき、300°C への短期間の暴露に耐え、400°C でも最小限の分解を示します。高温でも高い強度を維持し、曲げ強度は 200°C で 24 MPa、曲げ強度と圧縮強度は 250°C で 12 ～ 13 MPa に達するため、高温下での連続動作が必要なコンポーネントに特に適しています。剛性が高く、寸法安定性に優れ、線膨張係数がアルミニウムに酷似しています。さらに、PEEK は優れた耐クリープ性を示し、長期間にわたって大幅に伸びることなく、耐用年数を通じて極度の応力に耐えることができます。

(2) 耐薬品性、耐加水分解性に優れています。高温でも、PEEK はほとんどの化学物質に対して優れた耐食性を示し、耐食性はニッケル鋼に匹敵します。通常の条件下では、PEEK を溶解できる唯一の物質は濃硫酸です。水や高圧蒸気による化学劣化に耐えます。コンポーネントは、健全な機械的特性を維持しながら、水性環境でも継続的に動作できます。たとえば、100℃の水に200日間連続浸漬した後でも、強度はほとんど変化しません。

(3) 優れた難燃性、電気特性、加工性 PEEK は UL94 V-0 規格を達成し、自己消火性を示し、炎にさらされても煙や有毒ガスの発生が最小限です。その電気的特性は、広範囲の周波数と温度にわたって安定しています。押出成形や射出成形が容易で、高い加工効率を実現します。

(4) 優れた耐放射線性、靱性、耐摩擦摩耗性 PEEK は化学構造が非常に安定しているため、高線量の電離放射線下でも部品が確実に機能します。交番応力に対する耐疲労性はプラスチックの中でも比類のないものであり、合金材料に匹敵します。 250℃までの温度でも高い耐摩耗性と低い摩擦係数を維持します。

PEEK は、強度、靭性、最大動作温度の点で PPS を上回ります。高温耐性に関しては、PEEKはPPSよりも約50℃高い耐熱性を示します。逆に、PPS は比較的顕著なコスト上の利点と優れた機械加工性により、その幅広い用途に貢献しています。
