コポリマーPPとホモポリマーPPの違いは何ですか

2025,12,19

コポリマーPPとホモポリマーPPの違いは何ですか?

ポリプロピレン (PP) は、プロピレンモノマーの重合によって製造される汎用の熱可塑性ポリマーであり、世界で最も広範囲に製造されているポリマーの 1 つです。鎖構造によりホモポリマーPPとコポリマーPPに大別されます。ホモポリマーPPは分子鎖が規則的で結晶性が高く、剛性、耐熱性、高光沢に優れています。日用包装、自動車部品、繊維製品によく使用されています。しかし、コポリマーPPはプロピレン鎖にエチレンモノマーを組み込んでその規則性を崩し、材料の靭性（特に低温耐衝撃性）と透明性を大幅に向上させます。これは主に、高性能パッケージング、自動車バンパー、家電部品、配管システムに適用されます。

ホモポリマー PP: これは、分子鎖全体がプロピレンモノマーからなる「純血種」ポリプロピレンと考えられます。剛性が高く、脆性に優れ、耐熱性に優れています。

コポリマー PP: これは「ハイブリッド」ポリプロピレンとして考えられ、少量 (通常 1 ～ 7%) のエチレンモノマーがプロピレン主鎖に組み込まれています。優れた靭性、強化された耐衝撃性、優れた柔軟性を提供します。

I.微細構造と分子組成

1. 微細構造の違い

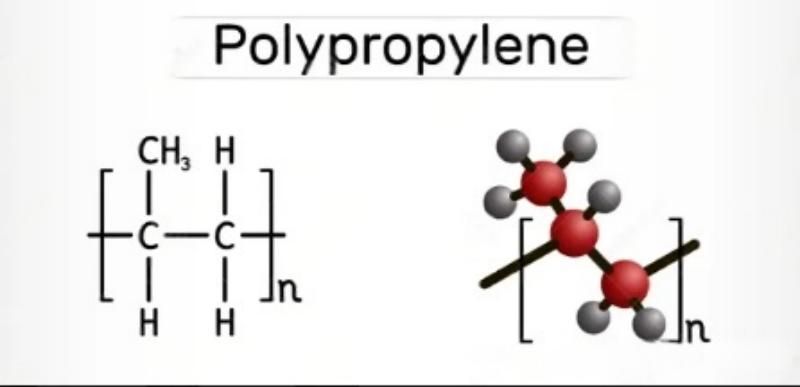

ホモポリマー PP: 構造: プロピレンモノマー (-CH2-CH(CH3)-) のエンドツーエンド重合によって完全に形成されます。配置: 分子鎖は高いアイソタクティシティを備えた規則的な構造を示し、緻密な充填を促進して高い結晶化度 (通常 50 ～ 70%) を形成します。豊富な結晶領域がその剛性と脆性の原因となっています。

コポリマー PP: 構造: エチレンモノマー (-CH2-CH2-) が、ランダムまたはセグメント的に、長いプロピレン鎖セグメントに挿入されます。エチレンモノマーの導入方法に基づいて、主に 2 つのタイプに分類されます。ランダムコポリマー: エチレンモノマーがプロピレン鎖内に不規則に分散しています。これにより、分子鎖の規則性が崩れます。

ブロック共重合: まず、長鎖のプロピレンモノマーが重合し、続いてエチレンモノマーのセグメント (ゴム相を形成)、次にプロピレンモノマーの別のセグメントが重合します。これにより、「剛体-柔軟-剛体」のミクロ相分離構造が形成されます。

秩序化: エチレン単位の導入により分子鎖の規則性が破壊され、材料の結晶化度が低下します (通常は 30 ～ 40%) と同時に、柔軟な非晶質領域またはゴム相が導入されます。これが靭性が向上する根本的な理由です。

2. 分子式の違い

基本的なモノマー:

プロピレン: C₃H₆

エチレン: C₂H₄

ポリマーチェーンユニット:

ホモポリマー PP: -(C3H6)-n- として簡略化できます。つまり、無数のプロピレン単位が繰り返し結合して形成されます。

コポリマー PP: -(C3H6)-m-(C2H4)-k- として表すことができ、エチレン単位がランダムまたは部分的に埋め込まれています。その分子式は単一ではなく、分布を構成しています。

II.射出成形プロセスの違い

両者の結晶化挙動と溶融特性は異なるため、異なる処理パラメータが必要です。

1. 加工温度: ホモポリマー PP は融点が高い (約 160 ～ 165 °C) ため、通常はより高い加工温度 (200 ～ 280 °C) を必要とします。コポリマー PP、特にランダムコポリマーは、融点が 130 ～ 150 °C と低く、加工温度範囲は比較的狭い (190 ～ 250 °C) 場合があります。

2.金型温度と冷却: ホモポリマー PP は完全な結晶化を促進し、寸法安定性と剛性を確保するために、より高い金型温度 (40 ～ 80°C) と長時間の冷却時間を必要とします。コポリマー PP は、金型温度 (30 ～ 60°C) に対する許容範囲が広く、冷却時間を比較的短くすることができます。

3. 流動性と収縮: 同一のメルトインデックスでは、コポリマー PP は通常、優れたメルトフロー特性を示します。ホモポリマーPPは結晶性が高いため、成形収縮率が大きくなります。さらに、分子配向により異方性収縮が容易に引き起こされ、これが最終製品の反りの主な原因となります。

4.圧力保持と収縮補正: ホモポリマー PP は、より大きな体積収縮を補正するために、より徹底した長時間の圧力保持を必要とし、それによってヒケやボイドが減少します。

III.一般的な製品欠陥の分析

1.ホモポリマー PP の典型的な欠陥:

(1) 反り: 高い結晶化度と異方性収縮の複合効果によって生じ、特に大きな平らな表面や非対称構造で顕著です。

(2) 脆性破壊: スナップフィット、ヒンジ、または衝撃を受けやすい領域で脆性亀裂または応力白化が発生しやすくなります。

(3) 成形後収縮: 成形後の不完全な結晶化によって引き起こされる長期的な寸法変化。

2.共重合体ポリプロピレンの典型的な欠陥:

(1) 表面の光沢が悪い：結晶性が低く、ゴム相が存在するため、表面がマットに見えたり、細かい傷がつきやすくなります。

(2) 不十分な剛性とクリープ: 荷重下または高温下で変形しやすくなります。

(3) 熱安定性の欠陥：ホモポリマーポリプロピレンと比較して、高温環境下での寸法安定性と強度保持率が劣ります。

IV.アプリケーション選択ガイド

1.ホモポリマーPPは、自動車のファンブレード、バッテリーケース、耐熱容器など、剛性、耐熱性、寸法安定性が要求される部品に適しています。

薄肉の食品容器や文具など、高い表面光沢が要求される消費財。

繊維および二軸延伸ポリプロピレン (BOPP) フィルム。

2.コポリマーPPは以下の用途に適しています。

ランダムコポリマー：柔軟性を必要とする透明製品（食品包装、医療用容器）、パイプ、フィルムなど。

ブロックコポリマー: 自動車のバンパー、インテリアトリムパネル、工具箱、洗濯機のドラム、物流コンテナなどの耐衝撃性の高い部品。

ホモポリマーポリプロピレンとコポリマーポリプロピレンの基本的な違いは、エチレンモノマーを含むか含まないかによって決まります。これにより、分子鎖の規則性、結晶化挙動、相構造が直接変化し、その結果、物理的特性や加工から用途に至るまでのスペクトル全体にわたって包括的な差異が生じます。ホモポリマー PP は高い剛性と耐熱性に優れていますが、コポリマー PP は優れた靭性を主な利点としています。実際の工学用途では、直接選択するだけでなく、より広範囲の性能特性を達成するために、これらのグレードはブレンドや添加剤の変更によって変更されることがよくあります。

前

ご連絡方法

著者:

Ms. Tina

Eメール:

sales@honyplastic.com

Phone/WhatsApp:

+86 18680371609

人気商品

企業ニュース
