高い疲労強度と自己潤滑性を備えたPOMギヤ

2025,12,14

高い疲労強度 + 自己潤滑性: この材料がトランスミッション部品に選ばれるのはなぜですか?

自動車のトランスミッションシステム、家電製品の精密歯車、機械式トランスミッションの軸受などの基幹用途では、60年以上の商業用途の歴史を持つ高性能エンジニアリングプラスチックがトランスミッションコンポーネントの材料として選ばれています。その優れた疲労強度と優れた自己潤滑性によるものです。

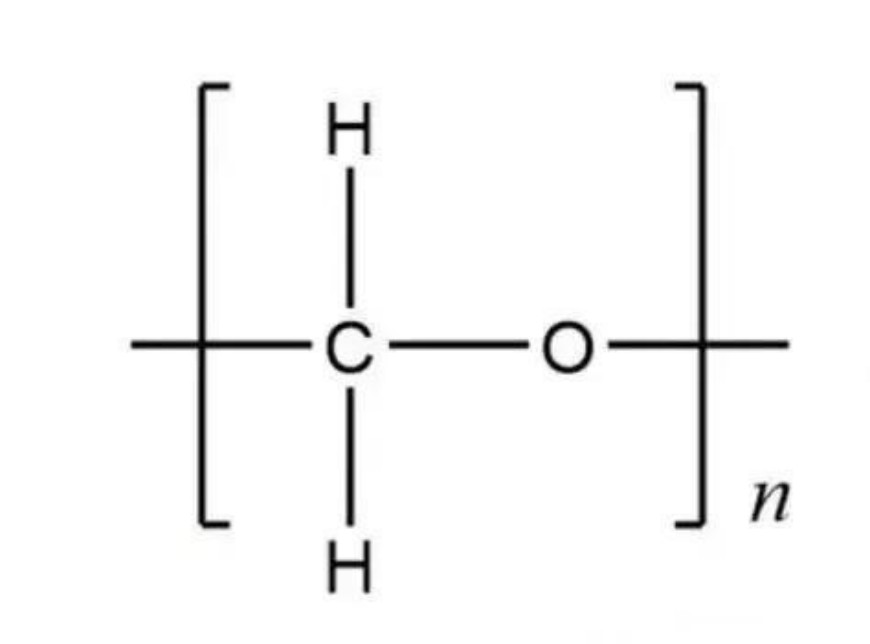

それはポリオキシメチレン (POM) であり、ポリアセタールまたはポリホルムアルデヒドとしても知られています。その公式略語である POM は、その分子鎖内で繰り返される [-CH2-O-] ホルムアルデヒド由来の構造単位に由来しています。この直線状の規則的な構造が、まさにその中核となる性能上の利点の源です。

ポリフォームアルデヒドの開発の歴史

ポリフォームアルデヒドの開発は、一貫して「トランスミッションコンポーネントの要求を満たすためにその構造を最適化する」ことに重点を置いてきました。ホモポリマーとコポリマーという 2 つの主要なシリーズに区別することで、さまざまな伝送シナリオの性能要件に正確に適応できるようになりました。

1920 年代に、ポリホルムアルデヒドが初めて実験室で合成されましたが、熱安定性が低く、熱で分解する傾向があるため、使用は非実用的でした。関連する熱安定化技術が習得された 1950 年代半ばになって初めて、アメリカ企業はホモポリマーおよびコポリマーホルムアルデヒド製品を市販し、それによってトランスミッション部品の材料選択に明確な方向性が与えられました。

現在、最適化されたエンドシーリング技術と酸化防止プロセスにより、その加工と使用の安全性が完全に保証され、産業グレードのトランスミッションコンポーネントの大量生産要件に完全に適合しています。

トランスミッションコンポーネントの主要な要件は何ですか?

それは、長時間の高周波往復運動に対する耐疲労性、無給油の自己潤滑性、安定した機械性能と寸法精度です。ポリオキシメチレン (POM) の分子構造は、これらの要求に必要なサポートを正確に提供します。

構造的に、ポリホルムアルデヒドはホモポリマーとコポリマーに分類されます。ホモポリマー鎖は完全に規則的な [-CH2-O-] 単位で構成され、75% ～ 85% の結晶化度レベルを達成します。ただし、共重合体ホルムアルデヒドには少量の長鎖炭化水素モノマーが含まれており、結晶化度が 60% ～ 70% に低下します。この構造上の違いがそれぞれの性能特性を直接決定し、さまざまな伝送アプリケーションに対してそれぞれの異なる利点をもたらします。

高い疲労強度は、ポリオキシメチレンをトランスミッション部品のコア材料にする重要な特性の 1 つです。

トランスミッションコンポーネント (ギアやベアリングなど) は、動作中の高周波の周期的な負荷に耐えます。疲労強度が不十分だと、破壊や変形などの破損モードが非常に発生しやすくなります。

ポリオキシメチレン (POM)、特にホモポリマー POM は、その高い結晶性により優れた耐疲労性を示し、その疲労強度は 107 サイクル後に 35 MPa に達し、従来のエンジニアリングプラスチックを大幅に上回ります。

また、耐クリープ性にも優れており、20℃、21MPa荷重下で3000時間後のクリープ変形率はわずか2.3%であり、長期間にわたって伝達精度を維持します。

さらに、ホモポリマーポリアセタールは、引張強度70MPa、曲げ弾性率約3200MPa、圧縮強度120MPaを実現します。 -40℃でも高い硬度と強度を維持するため、複雑な自動車および機械用途におけるトランスミッションの需要に完全に適しています。このため、精密ギア、高強度ベアリング、耐久性の高いファスナーなどのコアトランスミッションコンポーネントに理想的な選択肢となります。

その優れた自己潤滑特性により、トランスミッション部品の分野での地位がさらに強化されます。

トランスミッションコンポーネントの摩擦損失の制御は、機器のエネルギー効率と耐用年数に直接影響します。ポリホルムアルデヒド分子鎖の直線構造により、その表面は非常に滑らかになり、極めて低い摩擦係数を示します。これにより、追加の潤滑剤を必要とせずにトランスミッション中の摩擦損失を効果的に低減でき、コンポーネントの摩耗を最小限に抑えることができます。

この特性により、トランスミッションシステムの構造設計が簡素化されるだけでなく、潤滑油の汚れによる故障のリスクも軽減されます。家電製品の精密トランスミッション部品や油圧継手など、高い清浄度基準が要求される用途に特に適しています。

高い疲労強度と自己潤滑性という中核的特性を超えて、ポリオキシメチレンの加工適応性と改質の可能性により、トランスミッションコンポーネントの大量生産とアップグレードの要件に特に適しています。

コポリマーホルムアルデヒドは、処理範囲が広いため、トランスミッション部品を大量生産するための実用的な選択肢となっています。融点は約 165°C で、ホモポリマーホルムアルデヒドよりも 10°C 低く、分解温度は高くなります。その結果、加工時の装置精度やプロセス制御への要求が軽減され、過熱や分解による品質低下の影響を受けにくくなります。

より高いトランスミッション強度が必要な用途では、ガラス繊維改質ポリアセタールは性能をさらに向上させます。20% のガラス繊維を組み込むことで、コポリマーの引張強度が 60%、曲げ弾性率が 2.5 倍増加し、ヘビーデューティトランスミッションコンポーネントの強化要件を満たします。

ホモポリマーとコポリマーのポリホルムアルデヒドの間に絶対的な優位性はありません。

究極の疲労強度と伝達精度が求められ、穏やかな動作環境と相まって、ホモポリマーポリホルムアルデヒドが好ましい選択肢となります。大規模加工の安定性や長期の耐環境性（弱酸、弱アルカリ、熱水環境など）を重視する場合には、コポリマーポリホルムアルデヒドの方が適していることがわかります。

今日、ポリホルムアルデヒドはエンジニアリングプラスチックの中で 3 番目に広く使用されており、その優れた疲労強度と自己潤滑特性により、自動車のトランスミッションシステム、家電製品の精密部品、繊維機械の付属品に浸透し、トランスミッション用途においてかけがえのないコア材料となっています。

改造技術の進歩により、その使用は先進機器や新エネルギー車のハイエンドトランスミッションシナリオにも拡大しており、トランスミッションシステムの効率的かつ安定した動作を継続的にサポートしています。
