PTFEを配合した15%～30%のガラス繊維で強化されたPAナイロンとは

2025,11,24

15% ～ 30% のガラス繊維で強化され、さらに PTFE で改質された PA ナイロンの性能利点の分析

ガイド

ガラス繊維強化により PA ナイロンの機械的特性が 2 ～ 3 倍向上し、PTFE の添加により摩擦係数が 60% 減少します。それらの相乗効果により、耐摩耗性と摩擦低減の新たなベンチマークが確立されます。この複合材料は自動車用ギアや 5G 基地局において画期的な性能を発揮し、優れた寸法安定性を維持しながら PV 値の 3 倍の増加を達成します。

PAナイロンは、エンジニアリングプラスチックの主要な部材として、その優れた機械的強度、耐摩耗性、耐薬品性により、自動車、エレクトロニクス、機械分野で幅広く使用されています。ガラス繊維 (15% ～ 30%) とポリテトラフルオロエチレン (PTFE) を組み込んで改質すると、その特性、特に耐摩耗性、摩擦低減、寸法安定性、特殊な環境への適応性が大幅に向上します。次の分析では、材料特性、アプリケーションシナリオ、性能比較の 3 つの側面にわたってこの複合材料の利点を調べます。

I. 材料の相乗効果: ガラス繊維と PTFE の相補的な強化

1. ガラス繊維の強化メカニズム

ポリアミド (PA6 または PA66) に 15% ～ 30% のガラス繊維を添加すると、マトリックス材料の機械的特性が大幅に向上します。実験データによると、引張強度は 50% ～ 100% 増加し、曲げ弾性率は 2 ～ 3 倍増加し、熱たわみ温度 (HDT) は 200°C を超えています。ガラス繊維は応力伝達によるナイロン分子鎖の滑りを抑制します。しかしながら、過剰な添加（例えば、３０％を超える）は、脆性の増加および衝撃強度の低下を招く。

2. PTFEの摩擦低減への貢献

PTFE (通常 5% ～ 15%) を組み込むと、複合材料内に自己潤滑相が形成されます。摩擦係数が0.05～0.1と低く、摩擦面に転写膜を形成することができます。これにより、PA+GF+PTFE 複合材料の摩擦係数が純粋な PA と比較して 60% ～ 70% 減少します。自動車部品のテストでは、10% 追加することが実証されました。

PA66 + 30% GF 中の PTFE は、乾燥摩擦条件下で摩耗を最大 80% 削減します。

3. 相乗効果でパフォーマンスのボトルネックを克服

ガラス繊維は剛性を高め、PTFEは潤滑性を高めます。それらの組み合わせにより、従来の強化ナイロンに特有の「高摩耗」の問題が解決されます。たとえば、ギア用途では、30% のガラス繊維と 10% の PTFE で強化された PA66 の PV 値 (圧力 × 速度限界) は、未改質 PA の 3 倍となり、同時に寸法安定性 (吸水率は 40% 減少) を維持します。

II.主要なパフォーマンス上の利点の定量的な実証

1. 摩擦および摩耗特性

- 動摩擦係数: 0.12 ～ 0.18 (ASTM D3702)

・キズ幅：純PA比65％低減（1MPa荷重試験）

・極限PV値：3.5MPa・m/s（純PA約1.2MPa・m/s）

2. 機械的特性のバランス

|引張強さ(MPa) | 80 | 160 | 145 |

|衝撃強さ (kJ/m²) | 45 | 30 | 28 |

|摩耗率 (mg/kh) | 120 | 90 | 15 |

3. 特殊環境における安定性

- 耐薬品性: エンジンオイルに 1000 時間浸漬した後も >90% の強度を保持

- 高温性能: 180°C で 1000 時間の連続運転後、変形率 <0.5%

- 耐クリープ性: 純粋な PA と比較して、1000 時間の負荷試験後のひずみが 50% 減少

Ⅲ．典型的なアプリケーションシナリオのソリューション

1. 自動車分野

- トランスミッションスラストワッシャー：PA66 + 25% ガラス繊維 + 8% PTFE を採用し、従来の金属ワッシャーに伴う騒音問題を解消し、30% の軽量化を達成

- 電動ウィンドウガイド: 一貫した摩擦係数により、動作騒音レベルは 45dB 未満を保証します。

2. 産業機械

- 食品加工機械用ベアリング: FDA 認定、耐用年数が 8,000 時間に延長

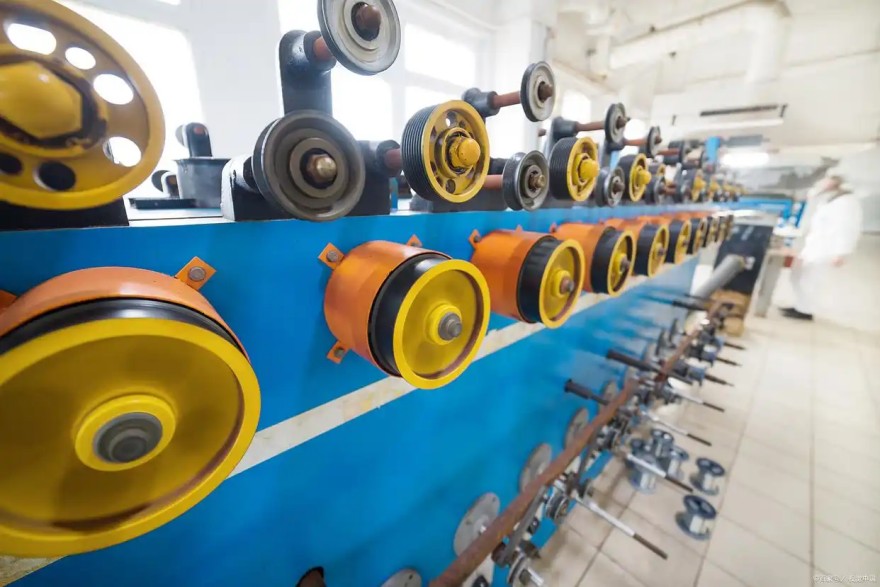

- 繊維機械用ガイドローラー：ダイナミックバランス能力を強化し、最大15,000rpmの回転速度を実現

3. 電子・電気機器

- 5G 基地局ギアボックス: 誘電率は 3.2 (1MHz) で安定し、高周波信号伝送要件を満たします。

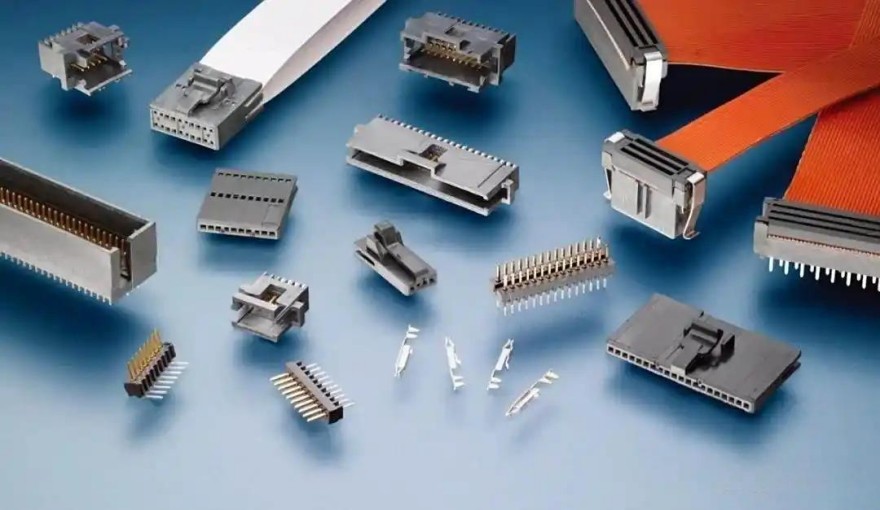

- 高精度コネクタ: 挿入力を 40% 削減し、10,000 回以上の挿入/抜去サイクルを維持

IV.プロセス最適化の重要なポイント

1. 加工温度管理

PTFE の分解温度 (>327°C) と PA の溶融範囲 (220 ～ 280°C) のバランスをとるために、セグメント化された温度制御が推奨されます。

- バレル前部：240～250℃

- 中間セクション: 260 ～ 270°C

- ノズル：255～265℃

2. 金型設計ガイドライン

- 純粋な PA 金型と比較してランナー断面積が 15% ～ 20% 増加

- ファイバーの破損を防ぐためのゲート厚さ ≥1.5mm

- 配向応力を軽減するために推奨される金型温度は 80 ～ 100°C

3. 後処理技術

・アニール処理：120℃×4時間で内部応力を緩和

- 表面処理: 表面エネルギー 50 mN/m を達成するプラズマ処理により、コーティングの密着性が向上します。

この複合材料は現在、熱伝導率をさらに高めるために 0.5% グラフェンを組み込んだり、より均一な潤滑剤相分布を達成するためにナノスケール PTFE 粉末 (粒子サイズ <5μm) を採用したりするなど、複数のアップグレードされた配合に進化しています。ドイツの BASF や米国のデュポンなどの企業による新世代の低移行製剤の導入により、医療および食品分野におけるその適用範囲は拡大し続けています。分子レベルの界面修飾技術の今後の進歩により、摩擦係数が 0.05 未満の超潤滑エンジニアリングプラスチックシステムの実現が期待されます。
