PA6 と PA66 のパフォーマンスの比較とアプリケーション戦略

2025,11,15

I. 根本原因分析: 分子構造が「チャンピオン」と「ブロンズプレーヤー」の間のギャップを決定する

すべての性能の違いは、PA6 と PA66 の分子鎖の基本的な違いから生じます。

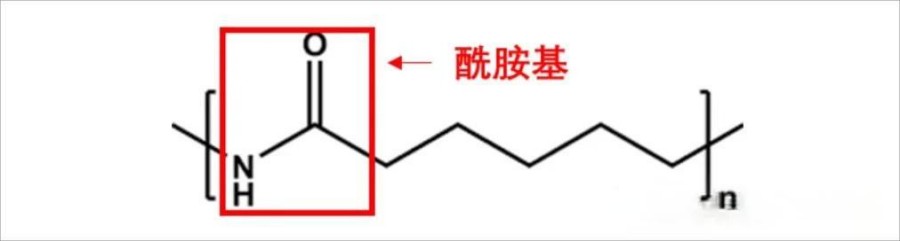

PA6 (ナイロン 6): 単一モノマー「カプロラクタム」から重合。分子鎖内のアミド基（-CONH-）は一方向の配向を示し、「一方向の水素結合ネットワーク」のみを形成します。（用語注：水素結合は比較的強い分子間力を表します。水素結合のネットワークが密であればあるほど、材料全体の強度と耐熱性が高くなります。）そのため、PA6 の分子鎖構造は比較的緩いため、密度が低くなります。

PA66（ナイロン66）：「ヘキサメチレンジアミン」と「ヘキサメチレンアジピン酸」の2つのモノマーを共重合させたもの。分子鎖中のアミド基が対称的に配列し、強固な「双方向の緻密な水素結合ネットワーク」を形成しています。これにより、PA66 に強力な分子間力と優れた構造安定性が与えられます。

核となる結論: PA66 に PA6 と比較して優れた耐熱性、強度、剛性を本質的に与えているのは、まさに高密度の水素結合ネットワークであり、それによって誰もが認めるチャンピオンとしての地位を確固たるものとしています。

II.データが語る: コア性能の比較とエンジニアリングの重要性 PA6 (ナイロン 6) と PA66 (ナイロン 66) は、コスト効率が高く、一般的に使用される 2 つのエンジニアリングプラスチックです。

以下に、エンジニアリング材料の選択に必要な特に重点を置いた、2 つの材料 (30% ガラス繊維強化バージョンを含む) の主要な性能データの比較を示します。

材料	PA6	PA6+GF30	PA66	PA66+GF30
密度(g/cm3)	1.13-1.14	1.33～1.35	1.14-1.15	1.35～1.37
引張強さ(MPa)	80	130-150	90	160-180
曲げ強さ(MPa)	90	180-200	110-130	220-240
破断伸び(%)	200-300	3-8	60-80	2-5
曲げ弾性率（MPa)	2200-2800	6000-7000	2800-3500	8000-9000
成形収縮率(%)	1.2～1.8	0.3～0.7	1.0～1.5	0.2～0.6
融点(℃）	220	220	260	260
吸水率（%）	3.5	0.8～1.2	2.5	0.3～0.6
長期使用温度（℃）	80-100	120-140	100-120	140-160

性能分析と材料選択のガイドライン:

●耐熱性：PA66よりも約40℃高い融点を誇ります！エンジンルーム (120 ～ 180°C) などの高温環境では、PA6 はすでに軟化して変形している可能性がありますが、PA66 は構造の完全性を維持します。

• 剛性と強度: PA66 とその強化型は、大幅に高い引張強度と曲げ強度を示し、高荷重構造の「鋼のバックボーン」として機能します。 PA6 は比較的「柔らかく」、靭性を重視しています。

• 吸水性と寸法安定性: PA6 は吸水性が高く、湿気の多い条件や沸騰後では部品が「膨張」して変形し、組み立て精度が損なわれます。 PA66 は吸水性が低く、寸法安定性が優れています。

• ガラス繊維強化材 (GF) の役割: 30% のガラス繊維を組み込むことで、最もコスト効率の高いソリューションが提供され、強度、剛性、耐熱性が大幅に向上し、同時に吸水性が低減されます。（高性能補強材であるガラス繊維は、プラスチック内でも鉄筋コンクリート内の鉄筋と同様に機能します。）

PA66 は優れた性能を提供しますが、PA6 と PA66 は両方ともナイロンファミリに属し、エンジニアリング用途において 2 つの重大な制限を共有します。

選択時には次の点に注意してください。

1. 耐クリープ性が低い：長期にわたる応力が続くと寸法や形状が徐々に変形してしまうため、超高精度を持続する部品には適しません。

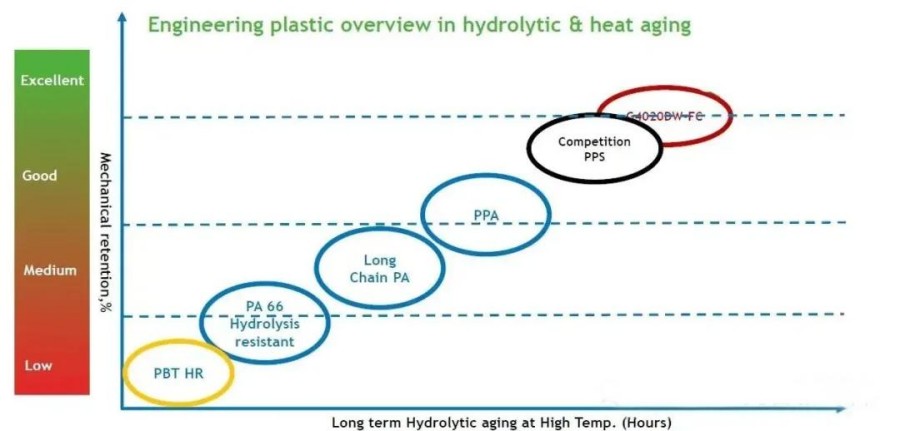

2. 耐加水分解性が限られている: 酸、アルカリ、または高温多湿の環境に長時間さらされると、分子鎖の劣化が起こり、性能の低下につながります。 PA66 は PA6 よりわずかに優れた耐加水分解性を示しますが、根本的な問題は未解決のままです。

Ⅲ．実践的な材料選択：「適用シナリオ」に基づいた正確なマッチング

材料選択の中心となるロジックは「動作条件 → 性能のマッチング」です。無差別な置き換えは避けてください。

PA6: 「中～低需要、コスト重視、タフネス優先」のシナリオに適しています。

• 自動車内装部品: シートアジャスター、ドアトリムパネル、ダッシュボードフレームなど。車内温度は通常 80°C 未満に保たれます。 PA6 の靭性はコストを抑えながら衝撃から保護します。

• 電子および電気: 携帯電話、スイッチなどのハウジング。長期にわたる高温耐性は必要ありません。 PA6 は絶縁性と耐衝撃性が十分であり、コストは PA66 より 10% ～ 15% 低くなります。

●一般構造部品：低圧コネクタ等 PA6の優れた加工フローにより、複雑な構造の成形が容易になり、性能と生産効率のバランスが取れます。

PA66: 「高温、高負荷、重要なコア」の用途に適しています。

高強度、耐熱性、寸法安定性が要求される「ハードコア」コンポーネントの場合、PA6 を PA66 に直接置き換えてはなりません。

• 自動車パワートレインシステム: インテークマニホールド、バルブカバーなど。エンジンベイの温度は通常 120 ～ 180°C に達します。 PA66は変形や割れを防ぎ、安全性を確保するために不可欠です。

• 産業用電気システム: 高電圧コネクタ、リレーハウジングなど。絶縁、耐熱性 (電流誘導発熱)、機械的強度を同時に必要とする PA66 は信頼できる選択肢です。

• 高級家電製品の中核コンポーネント: 洗濯機のモーターブラケット、エアコンのコンプレッサー部品など。長時間の応力や湿気にさらされる可能性があるため、PA66 の低い吸水性と耐クリープ性により耐用年数が延びます。

IV.落とし穴回避ガイド: 本物の PA66 を確認する 3 つの方法

PA66 の市場には価格の矛盾や欺瞞が蔓延しており、リサイクルされた複合材料、混入された PA6 代替品、または完全な偽造品などの一般的な落とし穴があります。

その結果はバッチの亀裂や変形として現れ、材料コストをはるかに超える損失が発生します。

これらの落とし穴を回避するのに役立つ 3 つの実際的な工場検証方法:

• 第 1 の方法: 燃やして匂いを嗅ぐ (クイックスクリーニング) PA66 は燃やすと強い刺激的なアミン臭を発しますが、PA6 の匂いは穏やかです。この独特で圧倒的な匂いを記憶することが、迅速な差別化のための防御の第一線となります。

• 2 番目の方法: 特性シートを精査し、「湿潤強度」に焦点を当てるこれは非常に重要です。多くの異物混入物質は、完全な「乾燥状態」データしか提供しません。本物の大手メーカー (DuPont Zytel、BASF Ultramid など) は、特性シートに「平衡吸湿後」の性能を明確に記載しています。

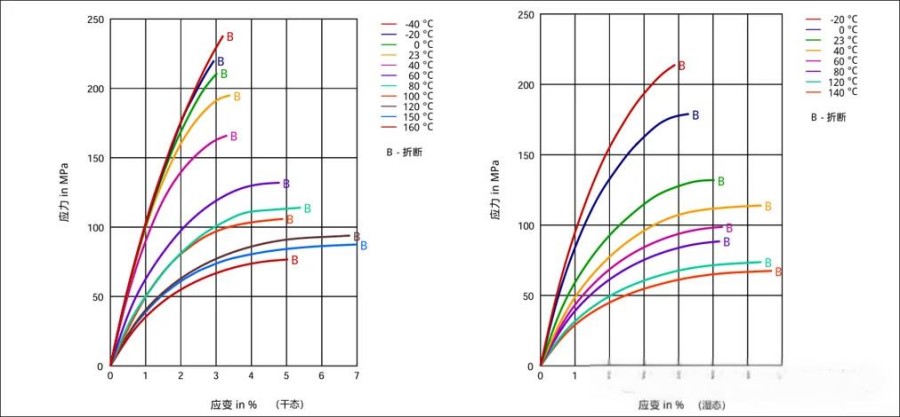

重要なことは、部品は実際の状況で動作するため、湿潤状態の材料の性能を評価する必要があることです。 DuPont Zytel 70G30L (PA66+GF30) を例に挙げます。その材料特性シートには、80°C の湿潤条件下では、乾燥条件と比較して引張強度が約 30% 低下すると明確に記載されています。さまざまなブランドが耐加水分解性や高い熱安定性に特化したグレードを提供しています。選択時に要件に従ってこれらを指定します。

• 3 番目のヒント: 評判の良いブランドを信頼し、認定されたチャネルを通じて購入してください。低価格に誘惑されないようにしましょう。 DuPont、Ascend、BASF、旭化成などの主要ブランドを選択し、分析証明書 (COA)、製品安全データシート (MSDS)、ROHS 準拠、REACH 認証などのメーカーのオリジナル文書とともに 1 対 1 の請求書をリクエストします。信頼性は安さよりも何千倍も重要です。

前

ご連絡方法

著者:

Ms. Tina

Eメール:

sales@honyplastic.com

Phone/WhatsApp:

+86 18680371609

人気商品

企業ニュース
