FR4ファイバーグラスボードとは何ですか?

2025,11,10

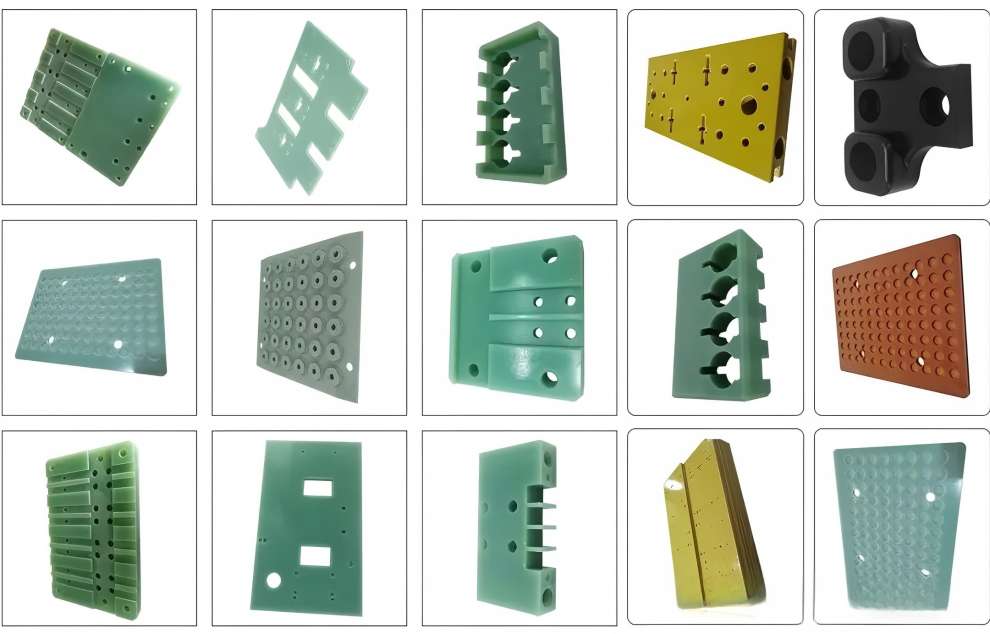

FR4 は機械設計で一般的に使用される材料であり、優れた耐熱性と耐湿性とともに、その良好な機械的特性、誘電特性、難燃性が高く評価されています。 FPC補強板、PCBドリルパッド、ガラス繊維基板ポテンショメータ炭素膜印刷、精密遊星歯車研削（ディスク）、精密試験基板、電気機器の絶縁スペーサおよび隔壁、絶縁基板、変圧器絶縁基板、モータ絶縁部品、砥石車、および電子スイッチ絶縁基板によく使用されており、かなりの多用途性を示しています。

I. FR4とは何ですか?

FR4 は単一の材料ではなく、材料のクラス、特に高熱と圧力下でエポキシ樹脂とグラスファイバーを結合することによって形成される複合材料の名称です。 FR4 という名称は NEMA 分類システムに由来しており、「FR」は「難燃剤」を意味し、UL94V-0 規格に適合しています。他の同様のエポキシ樹脂基板タイプには、3240、FR4、FR5、G10、および G11 などがあります。

国家規格 GB/T 1303.4-2009 電気絶縁用熱硬化性樹脂の工業用硬質ラミネート - パート 4: エポキシ樹脂硬質ラミネート」 (IEC 60893-3-2-2011 絶縁材料 - 熱硬化性樹脂 - 工業用硬質ラミネートを参照) には、以下の指定で示される複数のタイプのエポキシ樹脂ボードがリストされています。詳細な仕様については、標準文書を参照してください。

NEMA 分類システムにおける前述の一般的な材料の対応コードは次のとおりです。3240 は GB 標準 EPGC 201 に対応します。 G10 は GB 標準 EPGC 201 に対応します。 FR4 は GB 標準 EPGC 202 に対応します。 G11 は GB 標準 EPGC 203 に対応します。 FR5 は GB 標準 EPGC 204 に対応します。

II.どのように選択しますか?

前述の共通に指定されたエポキシ樹脂ガラスクロス積層板は同様の特性を示しますが、さまざまな用途要件に応じて異なる指定が選択されます。たとえば、FR4 は 3240 と比較して V0 グレードの難燃性を備えており、電気用途に最適です。同様に、G11 は、UL94 B HB の難燃性評価を備え、180°C までの温度に耐えることができる高 Tg の高温耐性製品です。 G10 製品は EU ROHS 規格に準拠しており、東南アジア、ヨーロッパ、インド、その他の地域に広く輸出されています。

さらに、用途に応じて、さまざまなコードの表面繊維の状態を考慮する必要があります。例えばFR4は、樹脂層の表面が平滑であるため、ある程度のシール性が得られます。

Ⅲ．欠点は何ですか?

このような材料にも限界があるため、その選択では次のような材料特性を十分に考慮する必要があります。

1.限られた高周波性能: FR4 は、顕著な誘電率耐性を示します。周波数が増加すると、誘電率と散逸率の両方が変化し、インピーダンスが不安定になり、信号損失が増加します。したがって、高周波アプリケーションではパフォーマンスが低下し、10 GHz を超えるマイクロ波帯域などの非常に高周波のシナリオには一般に適していません。

2.熱伝導率が低い: 熱伝導率が比較的低いため、高出力アプリケーションでは熱放散が困難になります。デバイスの信頼性やパフォーマンスの低下を防ぐために、ヒートシンク、サーマルビア、金属ベースのヒートスプレッダーなどの追加の熱管理ソリューションが必要になる場合があります。

3.吸湿に関する懸念: FR4 は低い吸湿率を示しますが、特定の環境条件下では依然として吸湿する可能性があります。これは、特に高湿度環境での長期間の使用中に、電気的特性と機械的強度に悪影響を及ぼす可能性があり、材料の膨張、層間剥離、または電気的性能の低下を引き起こす可能性があります。

4.機械加工の脆弱性：エポキシ樹脂は過度の負荷や衝撃が加わると破損しやすくなります。また、ガラス繊維が存在すると銅がパッドから剥がれるリスクが高まり、製品の品質と信頼性が損なわれる可能性があります。機械加工や使用時には、慎重な取り扱いが不可欠です。

5.燃焼性能が悪い: FR4 材料は燃焼時に有害なガスや煙を放出し、環境や人の健康に危険をもたらします。本質的に難燃性ですが、環境要件が厳しい用途では燃焼副生成物を考慮する必要がある場合があります。

6.寸法安定性と層間剥離のリスク: FR4 材料は、高温、湿度、または機械的ストレス下で寸法変化や層間剥離が発生する可能性があり、高精度用途における性能と信頼性が損なわれます。

7.高コスト: いくつかの一般的な絶縁材料と比較して、FR4 は比較的高コストであり、生産コストが増加する可能性があります。大規模なアプリケーションでは、費用対効果を考慮する必要があります。

IV.FR4材使用上の注意事項

1.環境管理: FR4 材料は、直射日光や高温多湿の状態を避け、乾燥した涼しく換気の良い環境で保管する必要があります。適切な環境条件には、通常、70% を超えない湿度と約 25°C の温度が含まれます。

2.温度管理: 使用中は、FR4 材料の動作温度範囲を観察し、材料の劣化や変形を防ぐために長期使用温度を超える長時間の暴露を避けてください。

3.機械的ストレス: FR4 で作られた製品を設計および加工する場合は、過度の機械的ストレスを避けてください。設置および使用中に、衝撃や曲げなどの機械的損傷を避けてください。

4.電気的性能の考慮事項: 高周波および高速信号伝送アプリケーションの場合は、FR4 材料の誘電制限を十分に考慮してください。高電圧および大電流の用途では、絶縁特性の変化を監視して、故障やアーク現象を防止します。

5.難燃性と環境への配慮: FR4 は難燃性を備えていますが、特定の用途、特に環境要件が厳しい用途では、環境と人間の健康に対する燃焼副生成物の影響を包括的に評価する必要があります。適切な保護措置を講じるか、より環境に優しい材料を選択する必要があります。

6.寸法精度の要件: 高い寸法精度が要求される用途では、FR4 材料の吸湿性と温度感受性が寸法安定性に及ぼす影響に注意を払う必要があります。必要に応じて、より高性能の材料を選択したり、特殊な加工技術を使用したりすることができます。
