G10 VS G11

2025,10,28

エポキシシート G10 および G11: 組成、特性、および応用分野の詳細

G10 および G11 エポキシ基板は輸入ガラス繊維と樹脂複合材料で作られています。G10 は優れた難燃性と機械的特性で知られており、あらゆる種類の電気絶縁に適しています。 G11 は湿気や油の多い環境でも安定しており、特に高電圧機器に適しています。

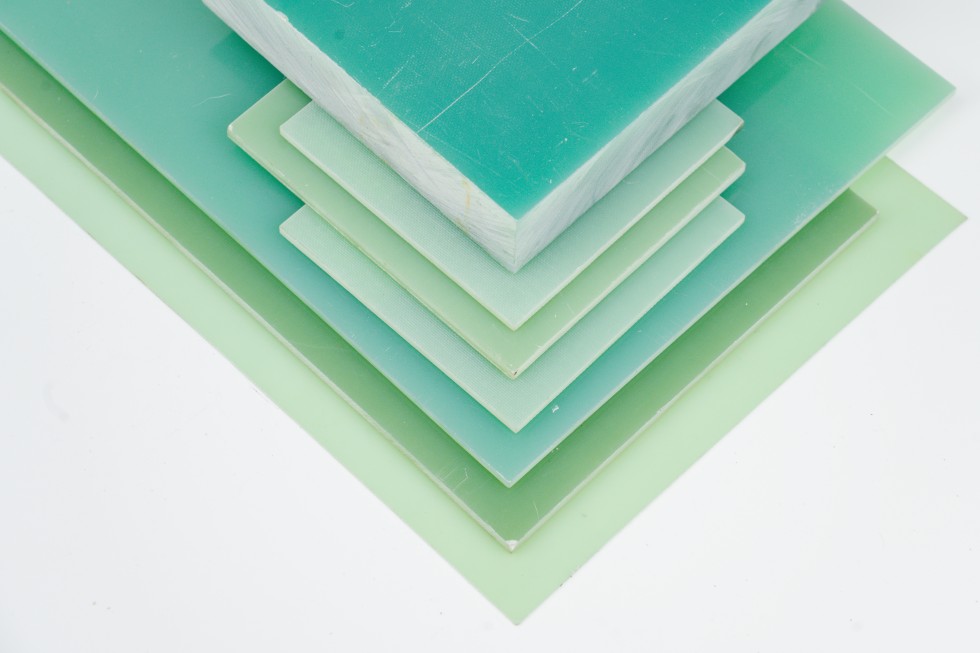

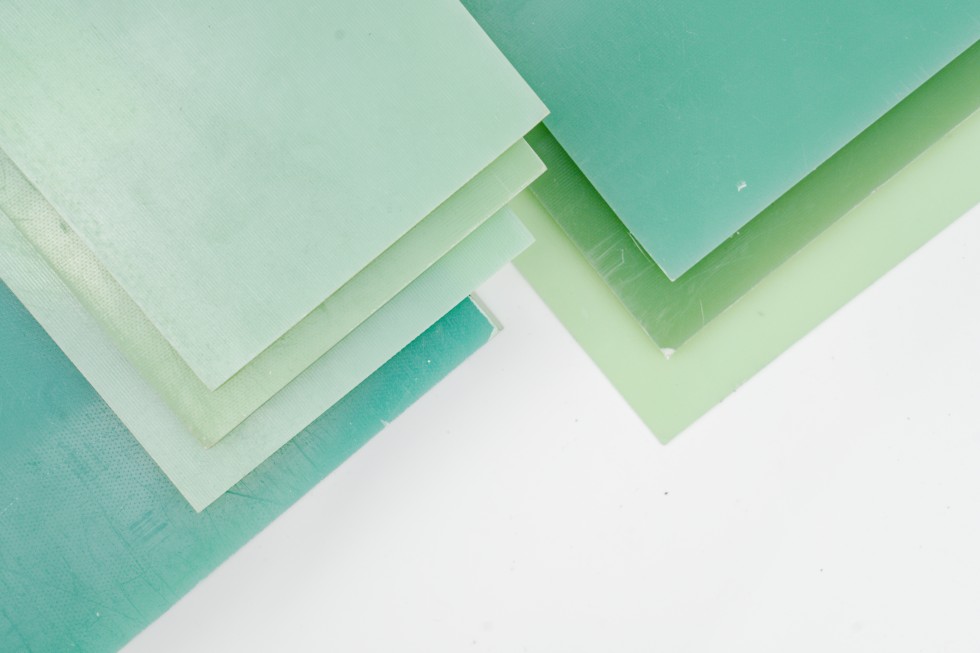

エポキシシート G10 および G11 の概要

G10とG11は、どちらもガラス繊維と樹脂を積層した複合材です。「G」はグラスファイバーの略で、数字は素材中のグラスファイバーの割合を示します。

構成と性能の比較

1.組成の違い

G10エポキシボードは、輸入された電子グレードの無アルカリガラス繊維布によって輸入されたエポキシ樹脂を完全に含浸させ、難燃剤や接着剤などのさまざまな輸入添加剤を組み込み、高温ホットプレスプロセスを通じて精製されています。 G11エポキシボードは、同じく輸入電子グレードの無アルカリガラス繊維布を基材として使用し、輸入エポキシ樹脂を含浸させ、難燃剤、接着剤、その他の重要な添加剤を加えていますが、最終製品はボール紙のような質感を示しますが、ボードの一種の絶縁性能も優れています。

2.性能比較

G10 エポキシシートは、高温環境下でも優れた機械的特性を維持しながら、UL94-VO 定格に達する優れた難燃性を示します。また、加工性能や絶縁性能も非常に優れています。 G11 エポキシ基板に関しては、G10 エポキシ基板と比較して性能に大きな違いはありません。

3.アプリケーション分析

G10 エポキシ基板は、電動モーターや電気機器の絶縁構造部品として優れた役割を果たします。たとえば、回路ブレーカー、開閉装置、変圧器、DC モーター、AC コンタクター、防爆電気機器などによく使用されます。 G11 エポキシ基板はこれらの用途にも適しており、特に湿気の多い環境や変圧器油の中でも安定して動作することができ、高電圧開閉装置や高電圧開閉器、その他の機器にも適していることは注目に値します。

G11素材とは何ですか？ G10素材との違いは何ですか

I. G11資料の概要

G11材は、高品質エポキシ樹脂と硬化剤を組み合わせた高性能エポキシ複合材料です。高純度、優れた機械的性質、良好な耐候性、耐食性などを有しており、電気機器、航空宇宙、電子通信などの分野で広く使用されています。具体的には、G11 エポキシ複合材料は、特殊な製造プロセスにより高密度、高強度、優れた絶縁特性を実現し、現代産業において不可欠な高性能材料となっています。

II. G11とG10の材質の違い

1. 組成の違い: G11 材料と G10 材料は組成が異なります。 G11 エポキシ複合材料は、主に輸入電気グレードの無アルカリガラス繊維布に輸入エポキシ樹脂を含浸させ、難燃剤や接着剤などの対応する輸入添加剤をホットプレスして作られています。一方、G10 材料は、ガラス布またはガラス繊維の層をエポキシ樹脂に浸し、加熱および圧縮して作られています。どちらもエポキシ樹脂とガラス繊維を使用していますが、特定の配合とプロセス処理に違いがあり、その結果、最終製品の性能特性が異なります。

2. 性能特性: 組成の違いにより、G11 と G10 には独自の性能特性があります。 g11 エポキシシートは、さまざまな形状、硬化の容易さ、強力な接着力、低収縮、優れた機械的特性を特徴としています。特に引張強さ、曲げ強さなどの機械的性質が優れており、大きな荷重にも耐えられ、簡単には破断しません。また、G11 は耐破壊性と誘電特性が高く、高温多湿などの過酷な環境下でも良好な電気絶縁性を維持できます。対照的に、G10 材料も高い機械的特性と絶縁特性を備えていますが、製造プロセスと配合が異なるため、その特定の性能指標は G11 よりわずかに劣る可能性があります。

3. 応用分野: G11 および G10 材料の応用分野にもいくつかの違いがあります。 G11エポキシ基板は優れた機械的特性と電気的特性を備えているため、高圧開閉装置、絶縁ガスケット、絶縁隔壁など、高い機械的強度と絶縁性を必要とするさまざまな電気機器や部品の製造によく使用されています。 G10素材は包丁の柄やその他の日用品など、耐久性や耐水性が求められる場面でよく使われます。

要約すると、G11 材料と G10 材料はどちらもエポキシ樹脂とガラス繊維をベースとした高性能複合材料ですが、組成、特性、および応用分野が若干異なります。適切な材料の選択は、特定のアプリケーション要件と性能指標によって決まります。科学技術の絶え間ない進歩と産業の急速な発展に伴い、この2つの素材はより多くの分野でその独自の価値と可能性を発揮すると信じています。

エポキシ基板の材料レベルとその用途紹介

I. エポキシ基板の材料レベルと性能特性

エポキシ基板は、マトリックスとしてエポキシ樹脂、強化材としてガラス繊維を含む複合材料であり、組成とプロセスの違いに応じていくつかのレベルに分類されます。

1. FR-4 グレード: 最も一般的な工業グレードの材料、ガラス転移温度 (Tg) は通常 130 ～ 140 ℃ (IPC-4101 規格)、誘電率 4.3 ～ 4.8 (1MHz 未満)。ほとんどの PCB 基板および低電圧絶縁部品に適しています。

2. G10/G11 グレード: G10 の Tg は約 110°C、G11 は最大 170°C (ASTM D709 規格) で、後者の方が機械的強度が高く、航空宇宙または高温環境で使用されます。

3.高熱伝導グレード：アルミナなどのフィラーを添加することにより、熱伝導率が1.5W/(mK)（UL認定データ）となり、LEDの放熱基板などに使用されます。

4. 難燃グレード: UL94 V-0 規格に適合、酸素指数 ≥ 30、電力機器の防火区画に適しています。

II.エポキシ基板のコアアプリケーションシナリオ

1. 電子回路分野

- FR-4 は、バランスのとれた電気的性能とコスト上の利点により、PCB 基板市場の 70% 以上を占めています (Prismark 2023 レポート)。

- 誘電損失 <0.004 の高周波エポキシ基板 (RO4350B など) は 5G 通信機器専用です。

2. 工業用絶縁部品

- 高電圧開閉装置の絶縁隔壁は、一般的に使用される G11 グレードの 10kV/mm 以上の破壊電圧 (IEC 60243 規格) に耐える必要があります。

- モーター溝ウェッジは曲げ強度 ≥400MPa (GB/T 1303 規格) の変性エポキシ基板で作られています。

3. 特殊な環境用途

- 船舶用機器には耐湿性、耐熱性エポキシ基板を使用しており、吸水率 <0.1% (24 時間浸水試験)。

- 鉄道輸送用の難燃性エポキシ基板は、EN45545-2 防火認定に合格する必要があります。

3、選択の推奨事項と傾向

- 温度に敏感なシナリオ: Tg＞170℃のエポキシ基板 (例: IT-180A) は自動車のエンジンルームに適しています。

- 環境トレンド: EU RoHS 指令に準拠したハロゲンフリーのエポキシ基板 (塩素/臭素含有量 <900ppm)。

- コスト管理: FR-4 厚さ 0.2 ～ 3.0 mm、価格約 20 ～ 100 RMB/㎡ (2024 年の平均市場価格)、薄い基板は家電製品に適しています。

G11 グラスファイバーボードの寸法安定性はどの程度ですか

G11 グラスファイバーボードは寸法安定性に優れています。

材料特性の観点から見ると、ガラス繊維は強化相としてマトリックス中に均一に分散されており、温度変化、湿度変動、その他の外部要因によって引き起こされる寸法変化に効果的に抵抗できます。通常の使用条件下では、G11 グラスファイバーボードは、長期間にわたって比較的小さな寸法変化で高い精度と安定性を維持できます。

たとえば、電子回路基板などの工業生産における一部の高精度用途では、G11 グラスファイバー基板の寸法安定性により、電子部品の取り付けと信頼性の高い動作が保証され、寸法変化によって引き起こされる回路障害や接続不良などの問題が軽減されます。

G11 グラスファイバー基板は、幅広い温度や複雑な湿度環境において、一部の一般的な基板よりも初期寸法を維持できるため、航空宇宙、自動車、通信、および寸法精度が重要なその他の分野で広く使用されています。その寸法安定性により、関連製品の品質と性能が確実に保証され、さまざまな複雑な作業条件のニーズに対応できます。
