高性能 PEEK 巻きチューブが高圧システムでどのように安定性を保つのか

2025,10,08

「250°C の耐熱性、200 MPa の圧縮耐性、優れた耐クリープ性を備えた PEEK 巻きチューブは、航空宇宙や石油・ガスのトランスミッションなどの高圧システムに最適であり、極限環境でも安定性と信頼性を維持します。」

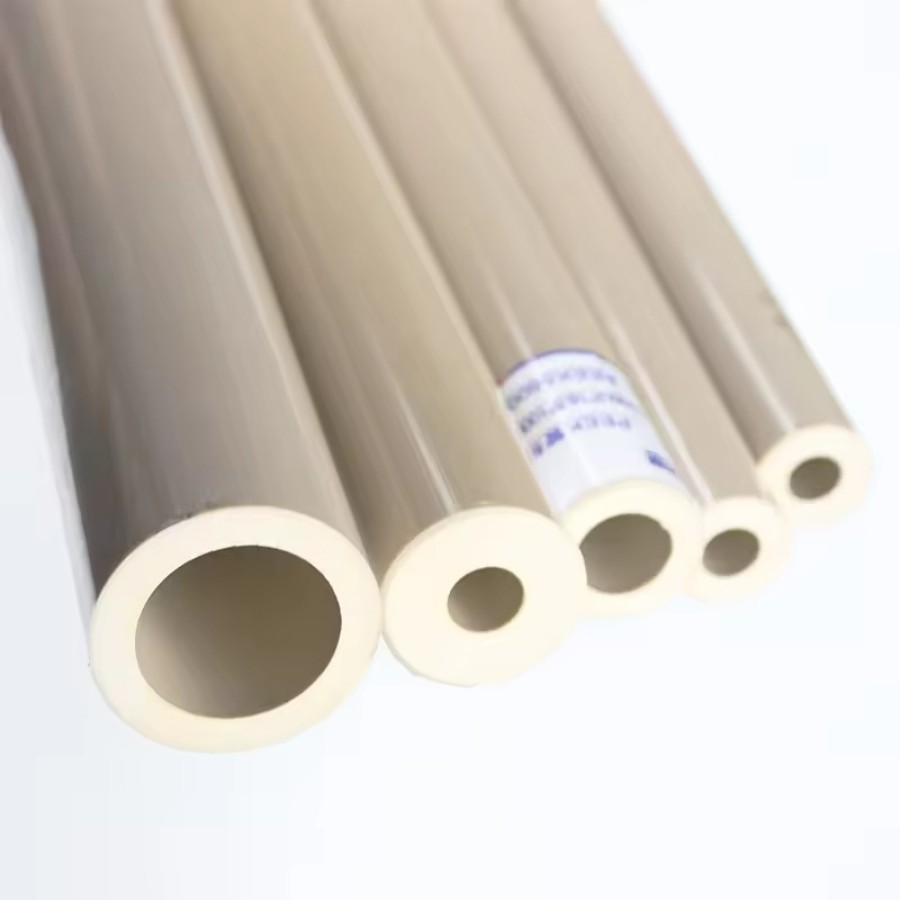

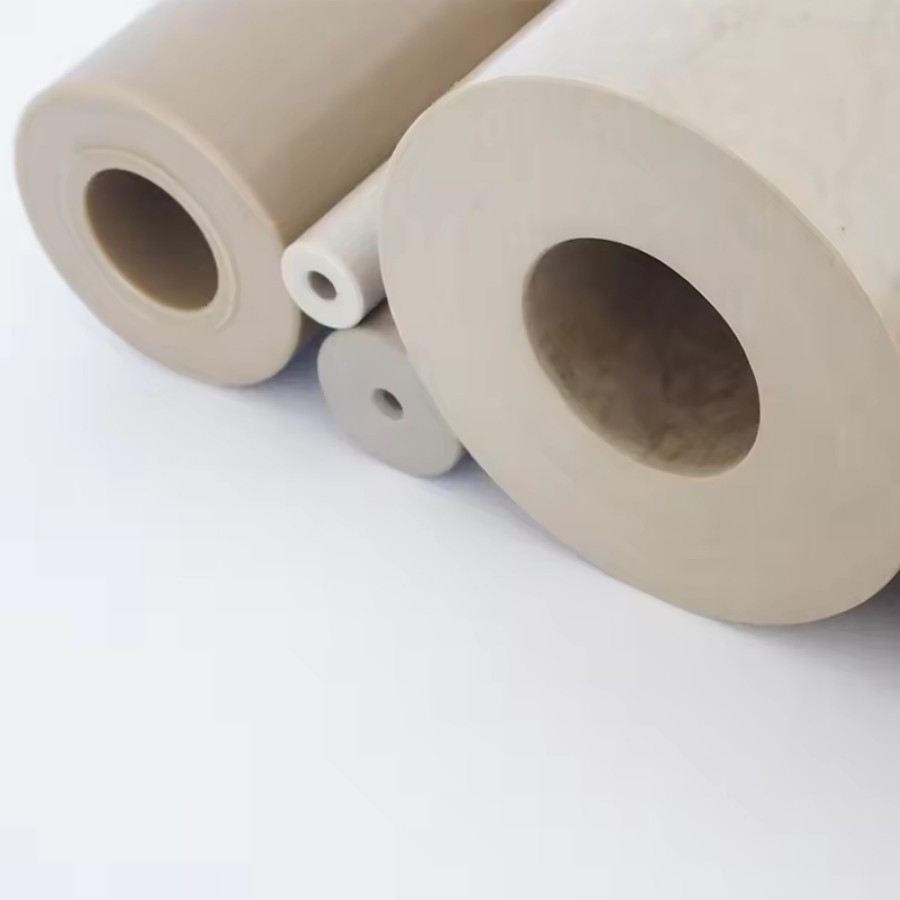

高性能 PEEK チューブは、極限環境で使用されるエンジニアリングプラスチックであり、高圧システムで優れた安定性と信頼性を示しています。PEEK (ポリエーテルエーテルケトン) は、優れた機械的強度、耐高温性、耐薬品性、および耐クリープ性を備えた半結晶性熱可塑性ポリマーであり、航空宇宙、化学機器、石油およびガス配管、およびハイエンド機械における高圧輸送配管に最適です。システム。これらの特性により、航空宇宙、化学機器、石油およびガスのトランスミッション、およびハイエンドの機械システムの高圧輸送ラインに最適です。高圧環境では、システム内の流体によって発生する継続的な圧力と一時的な衝撃により、パイプに大きな応力集中が発生する可能性がありますが、PEEK 巻き取りパイプは、その独自の構造設計と材料特性により、複数の応力下でも寸法安定性と信頼性の高いシールを維持できます。

まず、PEEK 巻き取りパイプの高強度と高弾性は、高圧システムでの安定した動作の基礎です。純粋な PEEK 材料の引張強度は 90 ～ 100MPa に達し、曲げ強度は 150MPa 以上、カーボンファイバーやグラスファイバーで強化すると、圧縮性能は 200MPa 以上に向上します。この高い強度により、PEEK チューブは流体の内圧によって引き起こされる半径方向の膨張と収縮および軸方向の変形に耐えることができ、配管の幾何学的安定性が維持されます。この変形に対する耐性は、高圧の油圧または空気圧システムにおいて特に重要であり、変形による接続の緩みや漏れを防ぐことができます。

第二に、PEEK チューブの分子構造により、優れた耐熱性が得られます。長期使用温度は250℃に達し、短期耐熱性は300℃を超えることもあります。高圧システムでは、高速流体の流れが局所的な加熱を引き起こしますが、システムは高温と低温が頻繁に繰り返される動作プロセスに存在する可能性があり、この熱応力の変化は材料の寸法安定性と構造的完全性にとって重要なテストとなります。 PEEK の高いガラス転移温度 (約 143 °C) と結晶領域の熱安定性により、高温高圧下でもパイプが軟化せず、変形せず、安定した機械的特性とシール性能を維持します。シール性能。

さらに、PEEK チューブの耐薬品性も高圧システムでの信頼性を保証します。塩素系溶剤、強酸や強アルカリの液体、高圧蒸気や油のいずれであっても、PEEK は極めて低い膨潤率と優れた化学的不活性性を示します。これにより、化学物質輸送パイプライン、油田採掘設備、海洋プラットフォームなどの複雑な作業条件において、腐食性媒体の影響を受けることなく、長期間安定して稼働することが可能になります。酸化や腐食しやすい金属パイプと比較して、PEEKパイプは、長期使用においても滑らかな内壁、低い流動抵抗、高い伝達効率という利点を維持することができます。

高圧条件下での安定性をさらに向上させるために、PEEK チューブは多層構造で包まれることがよくあります。外層はカーボンファイバーまたはアラミドファイバーで強化でき、破裂強度と耐疲労性が大幅に向上します。中間層は純粋または変性 PEEK でできており、柔軟性と密閉性を確保します。内層は表面粗さが極めて小さくなるように精密加工されており、流体の乱流とエネルギー損失を効果的に低減します。この複合巻線構造は、数十メガパスカルの使用圧力に耐えるだけでなく、長期間の圧力下でのクリープ変形を防止し、耐用年数を延ばします。

クリープ耐性は、動的な高圧環境におけるパイプの安定性の重要な指標でもあり、PEEK 分子鎖の芳香環構造により、高荷重下でも分子間滑りが最小限に抑えられ、その結果、クリープ速度が極めて低くなります。高温高圧の継続的な応力条件下でも、PEEK 巻きチューブは寸法精度を維持し、時間が経っても永久変形しません。この特性は、高圧油圧ラインやシーリングシステムにとって特に重要であり、メンテナンスの頻度が減り、機器全体の信頼性が向上します。

PEEKチューブは素材そのものの特性に加え、加工性に優れています。 PEEK チューブは、さまざまな圧力レベルや直径に合わせて精密に押し出し、スパイラル状に巻き付けることができ、金具、シール、またはクイックコネクトと組み合わせて高強度のシールシステムを形成できます。この柔軟性により、PEEK チューブは高圧ポンプ、油圧アクチュエータ、石油およびガスのパイプラインなどのさまざまな高圧機器構造に幅広く適合し、軽量化と高性能の両立を実現します。

要約すると、高圧システムにおける高性能 PEEK チューブの安定性は、その優れた総合性能によるものです。高い圧縮強度、高温での熱安定性、耐食性と化学的不活性、耐クリープ性と寸法安定性、および高度な巻線補強構造です。従来の金属、ナイロン、PTFE チューブと比較して、PEEK チューブは極度の高圧および高温環境において長期信頼性とメンテナンスの負担を軽減します。ハイエンド機器の製造とエネルギー技術の発展に伴い、PEEKチューブは高圧シールと搬送の分野で重要な役割を果たし続け、システムの安全で安定した動作を確保するための重要な材料となるでしょう。
