PTFEフェルールフィッティングは、ポリテトラフルオロエチレン（PTFE）パイプを接続するために特別に設計された一種のコネクタであり、PTFEフェルールフィッティング、PTFEパイプフィッティング、PTFEフェルルフィッティングとも呼ばれます。そのコア機能は、PTFE配管がパイプとシステムの間に信頼できる密閉された接続を形成することを保証することです。PTFE素材自体には、特定の産業環境でこれらの継手を不可欠なものにする特性の優れた組み合わせがあります。
II.PTFE材料のユニークな利点
PTFE（ポリテトラフルオロエチレン）は、一般的に「プラスチックの王」として知られている高性能フルオロポリマーです。その特性は、PTFEフェルールフィッティングの優れた性能を直接決定します。
化学的不活性：強酸、アルカリ、有機溶媒、酸化剤の大部分に抵抗し、過酷な化学環境では安定したままです。
1.高温抵抗：機械的強度とシーリング特性は、広い温度範囲（通常-80°C〜 +260°C）にわたって維持されます。
2.摩擦係数：培地に遵守するのは非常に滑らかな表面で、流れに対する抵抗を減らすだけでなく、簡単に掃除することもできます。
3.電気断熱材：これは、電気的分離を必要とする機会に適した優れた電気断熱材です。
4.抵抗の発作：年齢が容易ではなく、長期的な使用、長いサービス寿命で劣化します。
iii。 PTFEフェルールフィッティングの構造特性
PTFEフェルールフィッティングは通常、PTFE材料で作られており、そのコア構造にはフェルール（またはリング）、フィッティングボディ、および固定ナットが含まれています。フィッティングボディにはテーパーの穴があり、フェルールは内側のエッジを持つPTFEリングで、ナットは圧力をかけるために使用されます。設置中、PTFEチューブがフィッティングボディに挿入され、ナットが締められて、フェルールの内側エッジがPTFEチューブの外壁に埋め込まれ、信頼できる機械シールが形成されます。
このデザインは達成します：
信頼できるシーリング：媒体の漏れを効果的に防ぎます。
良好な圧力抵抗：配管システムの作業圧力に耐えることができます。
インストールの容易さ：溶接や特別なツールは必要ありません。オンサイトのインストールは比較的簡単です。
IV。 PTFEフェルールフィッティングメインアプリケーションエリア
PTFE材料の優れた特性とフェルール構造の信頼性により、PTFEフェルールフィッティングは、耐食性、高温抵抗、清潔さのための高い要件を備えた工業分野で広く使用されています。
1。化学産業：さまざまな腐食性化学物質、溶媒、酸、アルカリ媒体を伝えるための配管システム接続に使用されます。
2.薬物および生物学的工学：その化学的不活性と健康の非毒性特性のため、高純度の液体、注射用の水、薬用液、およびその他のパイプライン接続に適しています。
3.セミグダクターおよび電子産業：高純度、非汚染、腐食抵抗を必要とする超純水および化学物質送達システムで使用。
4.食品および飲料の処理：衛生抵抗と腐食抵抗を必要とするパイプラインを伝える材料で使用されます。
5.主要な分析機器：化学物質試薬抵抗の必要性とパイプラインの正確な制御に関連する
V. PTFEフェルールフィッティングのタイプと共通サイズ
直径に関しては、PTFEフェルール継手は、直径タイプと変数の直径タイプの等しいものです。等径タイプのフィッティングは両端で同じ内径を持ち、可変直径タイプのフィッティングは、両端に異なる内径を持っています。

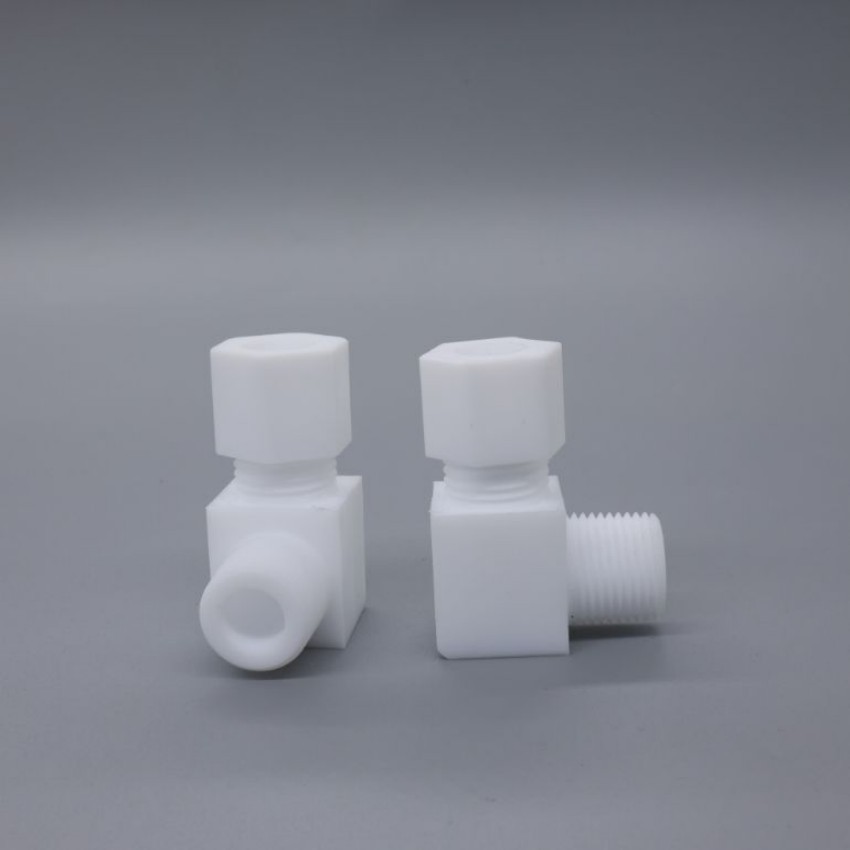

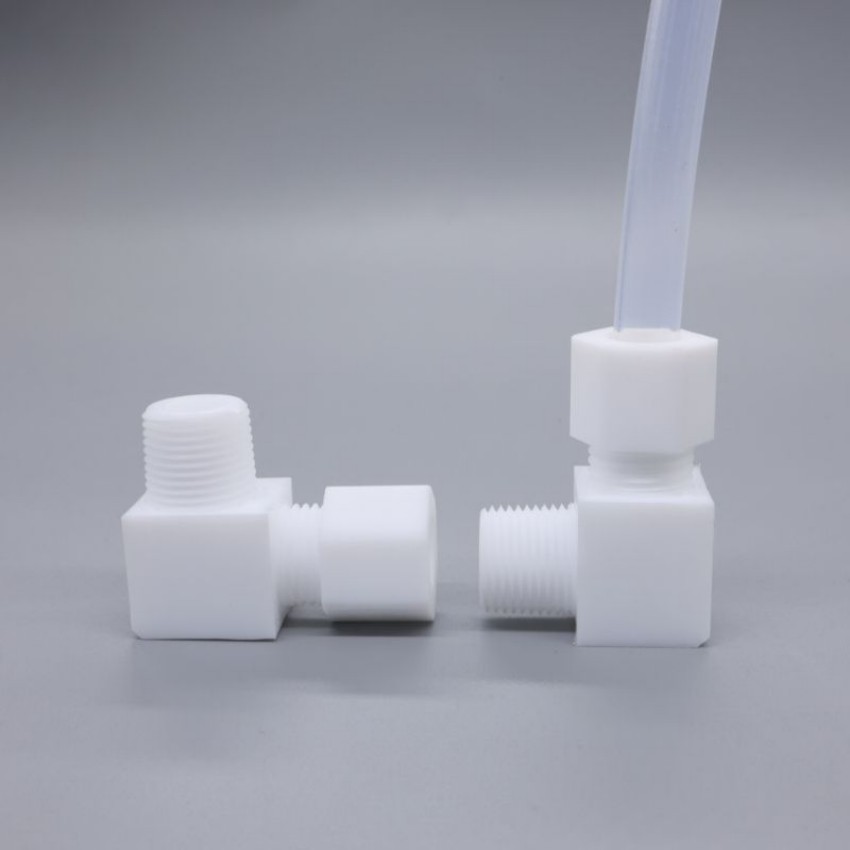

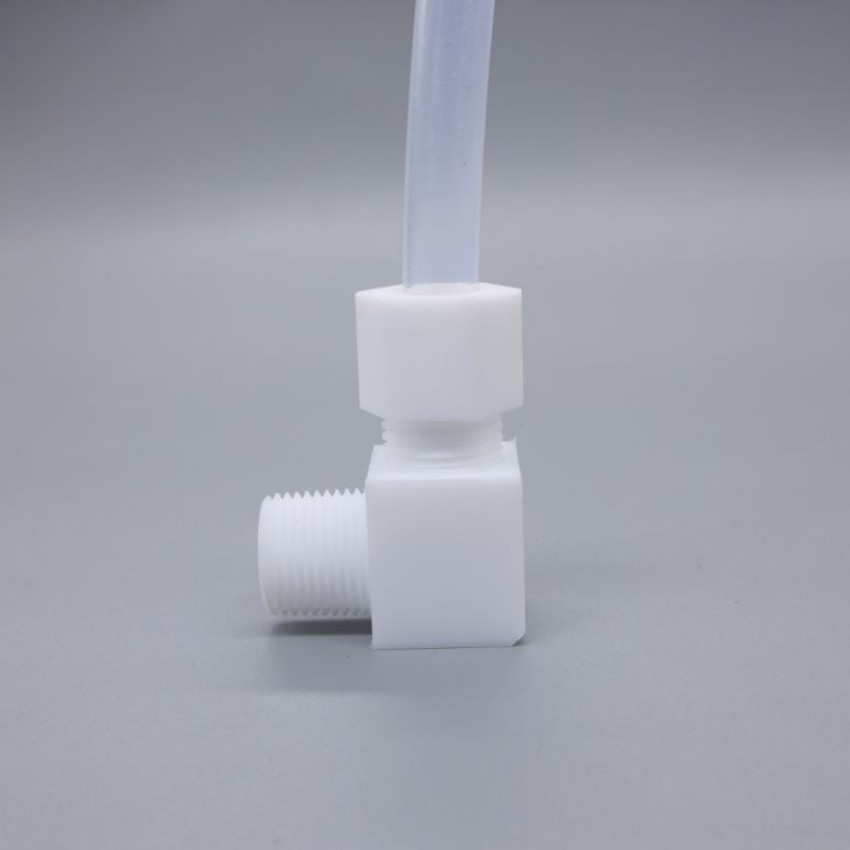

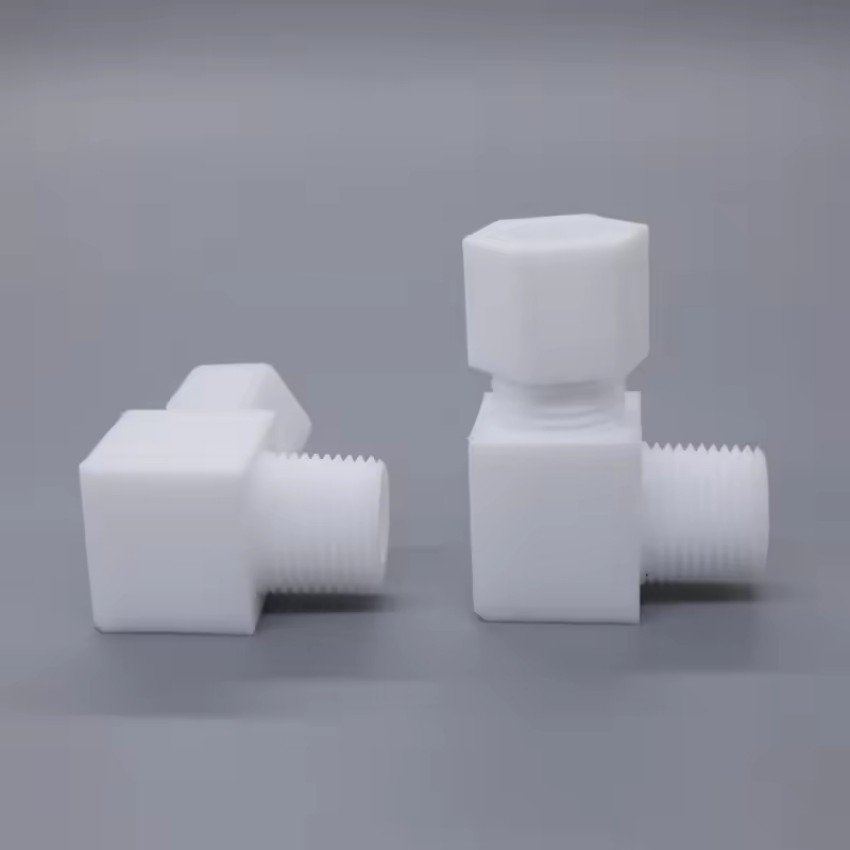

形状の観点から、PTFEフェルールフィッティングには、ストレートスルータイプ、肘タイプ、ティータイプがあります。
ストレートタイプは、2つのパイプラインを直線で接続するために使用されます。肘の種類は、パイプラインの方向を変えて、さまざまな方向のニーズを満たすことができます。 TEEタイプは、1つのパイプラインと他の2つのパイプラインとの間の接続を実現できます。これは、迂回またはマージに使用されます。
PTFEチューブフィッティングの一般的なメトリックサイズ：OD 3mmパイプ、OD 4mmパイプ、OD 6mmパイプ、OD 8mmパイプ、OD 10mmパイプ、OD 12mmパイプなど。さらに、1/8〜1インチなどのインペリアルサイズがあります。その他の仕様はカスタマイズできます。
vi。 ptfe ferruleフィッティングは注意事項を使用します
PTFEフェルールフィッティングは優れたパフォーマンスを持っていますが、実際のアプリケーションでは次のように注意する必要があります。
1.パイプマッチング：フィッティング仕様と接続されたPTFEパイプODが正確に一致するようにするために、これはキーのシーリングと圧力抵抗を確保するためです。
2.インストール仕様：メーカーのトルク要件に厳密に従ってください。きつすぎるとパイプやフェルルが損傷する可能性があります。
3.温度と圧力の制限：設計制限に近い温度と圧力でPTFE材料またはフィッティングを使用する場合、特定の製品仕様への慎重な評価と参照が必要です。
4.機械的強度：PTFEは比較的柔らかい材料であり、関節領域の過度の機械的応力や振動を避けてください。
化学産業におけるPTFEチューブフィッティングのアプリケーションシナリオ
I. PTFE材料の特性と利点
PTFE（ポリテトラフルオロエチレン）は、その優れた耐薬品性で知られている合成ポリマー材料です。室温の範囲から260°Cの範囲で、PTFEは既知の化学物質とほとんど反応しません。これにより、化学産業の耐腐食性装備と配管コネクタにとって理想的な材料になります。さらに、PTFEには良好な電気断熱特性があり、摩擦係数が低く、老化に対する耐性があります。これらの特性により、PTFEは強酸、アルカリ、溶媒、その他の過酷な環境に適しているだけでなく、安定した性能を維持するために高温または低温条件にも適しています。
ii。フェルルジョイントの構造とシーリングの原理
フェルールジョイントは、主にジョイントボディ、フェルール、ナットの3つの部分で構成されている溶接なしでシーリング接続を実現できる一種のパイプフィッティング構造です。シーリングの原理は、シーリングを実現するために、パイプの外壁にしっかりと巻き付けられたフェルールの弾性変形を締めて、ナットを締めることです。簡単な設置と信頼性の高いシーリングにより、フェルールジョイントは化学、石油、製薬およびその他の産業で広く使用されています。フェルール材料がPTFEを選択すると、元のシーリングパフォーマンスを維持するだけでなく、腐食性媒体の侵食に効果的に抵抗し、サービス寿命を延長することもできます。
iii。化学機器のPTFEフェルールジョイントの典型的なアプリケーションシナリオ
PTFEフェルールジョイントは、化学産業の多くの重要な側面で広く使用されています。
1.パイプライン接続の生産における酸、アルカリ、クロルアルカリ、水沈殿、農薬、染料、およびその中間体など：激しく腐食性媒体輸送パイプライン。
2.高純度および超洗浄プロセスシステム：電子グレードの化学物質（硫酸、フルオリ酸、イソプロピルアルコール、アンモニアなど）、医薬品原材料、高純度の水システム、特殊ガス供給ライン、および汚染を排除する必要があるその他の機会。
3.高温作業条件接続ポイント：熱、高温反応生成物または熱伝導油などを伴う蒸気を含むパイプライン接続部品。
4.分析サンプリングシステム：低吸着、不活性、溶媒抵抗を必要とするオンライン分析機器（例えば、ガス/液体クロマトグラフ）のサンプル入口接続バルブとサンプリングラインジョイント。
5.ラボン装置の接続：リアクター、パイプライン、バルブなどの接続。実験装置では、多様な実験的ニーズを満たすために、取り付けて削除しやすい。
IV。 PTFEフェルールフィッティングの設置とメンテナンスの注意事項
PTFEフェルールフィッティングを使用する場合、パイプの外径がフィッティングの仕様と挿入深度が所定の位置にあることを確認する必要があります。設置中、トルクスパナを使用して、ナットの締め付け強度を制御して、フェルル故障の亀裂または変形につながる過度の圧縮を防ぐ必要があります。特に頻繁な温度変化があるシステムでは、接続部品の漏れやゆるみが定期的に確認されます。再インストール時に良好なシールを確保するために、分解後にフェルールの交換をお勧めします。
