UL 94難燃性評価：標準、テスト方法

2025,09,10

1つの記事でUL 94難燃性評価を読む：標準、テスト方法

今日のますます厳しい製品安全要件では、特に電化製品および電化製品、自動車、建築材料、その他の分野の分野では、火炎遅延が材料選択の重要な指標となっています。 UL 94は、プラスチック材料の火炎遅延性の国際的に認識されている基準であり、グローバルサプライチェーンで最も広く使用されているテストベースの1つです。

I. UL認証とは何ですか？

なぜそれがそんなに重要なのですか？ UL（Underwriters Laboratories）は1894年に設立され、1世紀以上前の世界的な安全認証機関です。その基準は、特に米国市場で広く認識されており、多くの小売業者やバイヤーは、製品アクセスの前提条件としてUL認証を使用しています。 UL認証は、製品が安全性、パフォーマンス、品質の点で一定のレベルに達しており、消費者の生活と財産を効果的に保護していることを示しています。

ii。 UL 94フレーム遅延定格最終的にどのカテゴリですか？

UL 94材料の燃焼挙動に応じた標準、速度を消す速度、および点火材料の低下やその他の寸法のかどうか、プラスチック火炎遅延定格は次のカテゴリに分割されます。

1。クラスHB ：

水平炎テスト

- 最も低い火炎遅延クラス。

-3〜13mmのサンプルの場合：燃焼速度≤40mm/min;

- 厚さの場合<3mm：燃焼速度≤75mm/min;または、100mmマークに燃える前に消滅しました。

2。グレードV ：

垂直燃焼テスト

V-2：2回の10秒の燃焼の後、残留炎後の時間は60秒以下になり、滴が綿を発火させることができます。

v-1：同じ条件下で、残留火炎は60秒以下の後に燃焼すると、滴は綿に火をつけることができません。

V-0：要件はより厳しいものであり、残留炎後の時間は30秒以下で、液滴は綿に火をつけることができません。

3。5Vレベル：最高の火炎遅延レベル

5VB：5回5秒の燃焼、60秒以下の残留火炎、液滴は綿を点火しません。サンプルは燃え尽きます。

5VA：同じ条件で30秒以下の残留炎があり、サンプルは燃焼を許可されていません。

iii。 UL 94の一般的なテスト方法の紹介

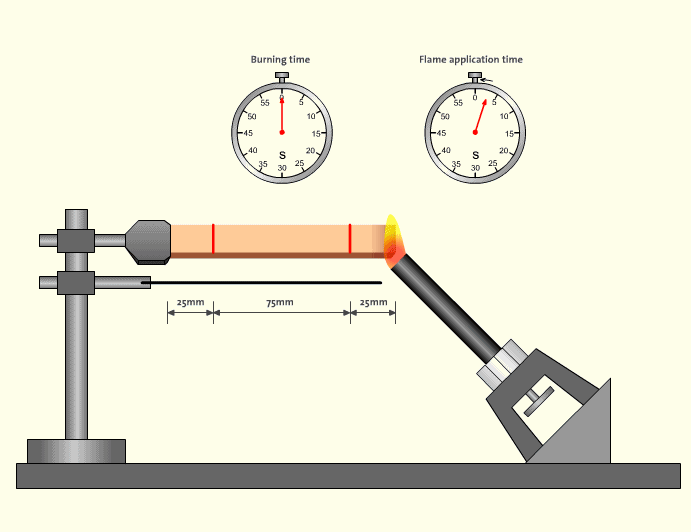

▶UL 94 HBテスト

サンプルの一方の端を水平面に45±2°の角度で水平方向に固定します。鉄のメッシュを水平に10±1mm下に置きます。約20mmの火炎高さのブンゼンバーナーを使用して、サンプルの端から6mmで45°の角度で30±1秒でサンプルに点火し、それを動かします。サンプルが30秒以内に25mmマークに燃やされた場合は、すぐに炎を消してタイマーを開始します。それ以外の場合は、25mmまで燃焼するのにかかった時間を記録します。

3mm未満の材料の厚さの場合、燃焼速度は76mm/min未満であるか、自己消毒の前に100mmまでの燃焼で、資格があると見なされなければなりません。

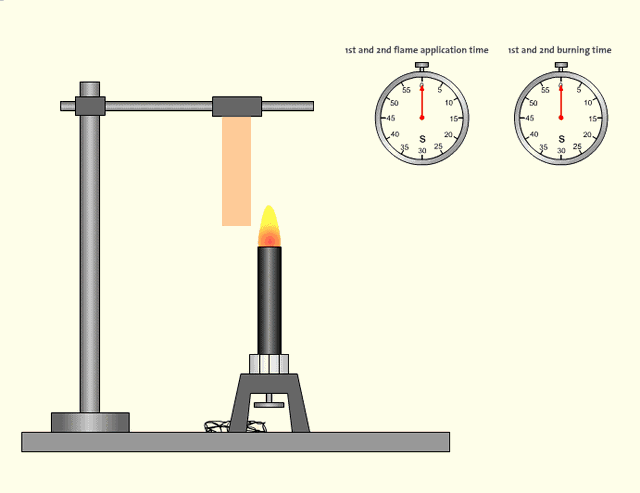

▶UL 94 Vテスト

垂直燃焼テスト（UL 94-V）は、水平燃焼（HB）テストとはまったく異なり、このテストに合格する材料は、火炎遅延定格が高くなります。

テスト方法：

火炎高さが約20mmのブンセンバーナーを使用して、試験片の下端の中心で炎を10±0.5秒間燃やし、炎を300mm/sの速度で少なくとも150mm離れて除去し、最初の残留火炎時間t₁を記録します。

炎が消えた直後、再び10±0.5秒間燃焼して離れて、2回目の炎症時間と残光時間を記録します。

判断基準：

-V-0：各残光時間時間≤10秒、燃焼材料は滴りません。

-V-1：afterflame時間≤30秒毎回、不燃性粒子は低下します。

-V-2：各アフターフレーム時間≤30秒、燃焼粒子は低下します。

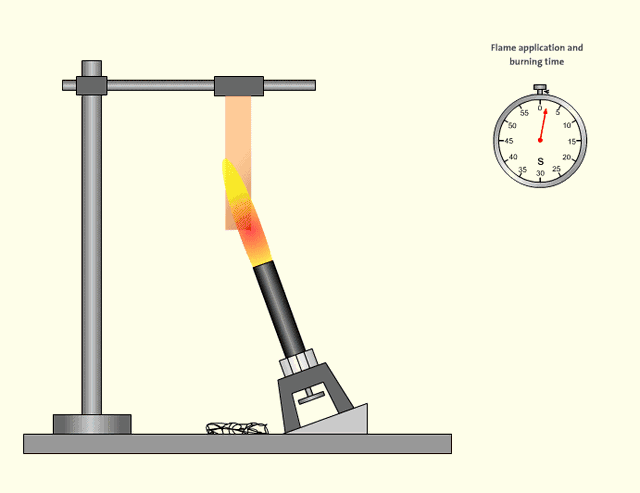

▶UL 94 5Vテスト：過酷な垂直燃焼

UL 94-5Vは、UL 94-Vよりも厳格な難燃性試験です。これは2つのフェーズに分かれています。垂直ストリップ標本が最初にテストされ、次に通過した後にフラット標本がテストされます。

ステージI（ストリップ標本）

ブンセンバーナーを20±5°で傾けて、内側の炎の上部が試験片の下部の中心に触れ、5±0.5秒間燃焼し、5±0.5秒間移動すると、この操作は5回繰り返されます。 5回目の除去後、標本が燃やされているかどうかを確認します。

ステージ2（フラット標本）

火炎高さ約125mmのブンセンバーナーを使用して、バーナーを20±5°で傾けて、40±2mm内側の炎の先端が標本の下端に触れるようにします。「5±0.5秒間燃焼し、5±0.5秒間除去する」という同じ手順が5回実行されました。 5回目の除去後、残留火炎と残射時間が記録されました。

判断基準：

-5VA：アフターフレーム時間≤60秒、滴下、バーンスルーホール（最高グレード）。

-5VB：afterflame時間≤60秒、滴下はありませんが、穴は許可されています。

ULイエローカードでは、マーキング「V-0、5VA」は、材料が垂直燃焼（V-0）と5VAの両方のテストに合格したことを示しています。

判断基準：-5VA：アフターフレーム時間≤60秒、滴下、バーンスルーホールなし（最高グレード）。 -5VB：afterflame時間≤60秒、滴下はありませんが、穴は許可されています。 ULイエローカードでは、マーキング「V-0、5VA」は、材料が垂直燃焼（V-0）と5VAの両方のテストに合格したことを示しています。

IV。 UL94評価基準

HB評価

HBは最低の難燃性グレードでUL94です。その決定は、次の条件を満たす必要があります。-厚さ3〜13mmサンプル、燃焼速度は40mm/min未満です。 - 厚さは3mm未満のサンプルで、燃焼速度は75mm/min未満です。 - または、100mmマークに燃焼する前に自己描写。

基準	火傷率	難燃性評価
サンプルの厚さ3-13mm	≤40mm/min	HB
サンプルの厚さ<3mm	≤75mm/min	HB
マークされた線の前に火が消える（25mm \|\| 100mm）	= 0mm/min	HB

クラスv

V-2：2回の10秒の火傷テストの後、残留火炎もアフターバーニング時間も60秒を超えません。液滴は綿に点火することが許可されています。

V-1：2回の10秒の火傷テストの後、60秒以内にアフターフレームとアフターバーンの時間が消滅し、滴下粒子は綿を発火させません。

V-0：2回の10秒の火傷検査の後、残留火炎と後燃料時間は30秒以内に消滅する必要があり、滴下粒子は綿に点火してはなりません。

決定の基準	V-0	V-1	V-2
炎の適用後の自己発火時間	≤10	≤30	≤30
総自己発光時間（s）（10の自己発火時間の合計）	≤50	≤250	≤250
2番目の炎の適用後の自己発火 +輝く時間	≤30	≤60	≤60
落下破片による綿のイグニッション	いいえ	いいえ	はい
バーンズツーフィクスチャ（サンプルの完全な燃焼）	いいえ	いいえ	いいえ

5V評価

5VB：5秒5秒の火傷テストに合格した後、残留火炎と後燃料時間は60秒以内に消滅し、滴下粒子は綿に点火しません。ブロックサンプルは燃焼します。

5VA：5秒5秒の火傷テストの後、残留火炎と後燃料時間は30秒を超えません。滴下粒子は綿に点火しません。ブロックサンプルは燃やすことができません。

決定の基準	5va	5VB
任意のサンプル：5つの点火とそれに続く自発的な燃焼 +輝く時間	≤60	≤60
綿の液滴点火	いいえ	いいえ
サンプル穿孔（＜3mm）	いいえ	はい

V.適切な素材を選択する方法は？

UL 94の格付けを理解することは、認証要件を満たすだけでなく、製品の安全性に対する真の責任も満たすことです。材料の実際の選択では、次のことに注意する必要があります。

- 最終市場の規制要件を定義します（例：米国のULおよび中国のCQC）。

- アプリケーションシナリオ（家庭用アプライアンスシェルや内部構造部品など）に従って適切なグレードを選択します。

- 材料の厚さを技術条件と組み合わせることにより、包括的な判断を下し、必要に応じて実際のテストと検証を実行します。

安全性は些細な問題ではなく、難燃性性能は、無視すべきではない製品設計の一部です。
