Dupont™Vespel®CR-6100 PFA炭素繊維強化

Vespel®CRファミリーは、製油所または化学処理において優れた耐薬品性を提供します。シールの高クリープ抵抗、ポンプ用の摩耗リングの流れの能力、ボールバルブシートなどのタイト耐性部品の容易な加工性を提供します。 PTFE®フルオロカーボン樹脂マトリックス（PFA/CF強化複合材、20 wt％ランダムXY配向カーボンファイバー）に保持されている炭素繊維の。 VESPEL®CR-6100は、1996年以来、製油所、化学プラント、発電所、その他の液体加工施設の数千のポンプに設置されています。ポンプ摩耗リング、喉の接着剤、ラインシャフトベアリングに使用される金属およびその他の複合材料を置き換えています。ユーザーがポンプの信頼性とパフォーマンスを向上させるのに役立ちます。 VESPEL®CR-6100の特性は、ポンプの発作のリスクを減らし、内部回転から定常へのパーツクリアランスを50％以上削減できるようにします。

機能と利点

主要なCWTの総水流は、より小さなCWTユニットの廃止措置を補うために必要以上に増加したため、年間200,000ドル以上のエネルギー（電気と蒸気）の追加の節約が達成されました。

小規模のCWTの完全な廃止措置により、年間400,000ドルを超えると推定された電力とメンテナンスの節約につながりました（kWhあたり0.06ドル）。 5つのポンプと1つの予備のポンプをオーバーホールするコストは、わずか1年のエネルギー節約で完全に支払われました。小規模なCWTユニットの年間メンテナンスコストの回避が含まれている場合、貯蓄の数値はさらに大きくなります。

Vespel®CR-6100によって可能な限り小さなクリアランスが可能になったため、水の再循環と乱流が減少し、流れと排出量が増加しました。ポンプのオーバーホールの合計結果は、約8％のポンプ効率が改善されました。

より高い効率

オペレーターは、ポンプメーカーのパフォーマンステスト曲線にわたるポンプ効率の3％の増加を測定しました。

発作はなく、これまでの修理費用はありません。

2011年1月の時点で、ポンプは1回の発作障害なしに3年半動作しています。これにより、金属摩耗コンポーネントに必要な年間修理費用が65​​,000ドル節約され、3年間で約200,000ドルになります。

利益を拡大します

この特定の状況で、Vespel®CR-6100部品の3％効率のゲインとランドライ機能に基づいて、オペレーティング会社はパイプラインの8つの追加ポンプにCR-6100部品を設置しました

長寿命

ポンプは今後6か月間動作し続け、計画された生産サイクルを完了しました。この間、ポンプの振動や効率に顕著な変化はありませんでした。サイクルの終わりに、ローターを検査するためにポンプを分解しました（写真を参照）。 Vespel®CR-6100部品は、測定可能な摩耗なしで事件を生き延び、ポンプローターに損傷はありませんでした

安全性の向上

オペレーターは、プロセスの動揺中にVespel®CR-6100部品の継続的な動作が、危険物の放出を回避するのに大幅に役立つと報告しました。

ランドライサバイ​​バル

Vespel®CR-6100部品の設置後まもなく、コントロールの問題により、吸引バルブと排出バルブの両方が38分間閉じて「ブロックイン」を実行しました。ポンプがシャットダウンして冷却された後、オペレーターはローターがまだ自由に回転したことに驚いた。次に、機械シールを交換し、アライメントをチェックし、ポンプを通常の動作に戻しました。

Vespel®CR-6100は、パフォーマンスの向上と他の摩耗リング材料を提供します

VESPEL®CR-6100は、蛍光補給剤に基づいており、広範な耐薬品性と摩擦係数が低くなります。これらの特性は、その高温抵抗と低熱成長と相まって、Vespel®CR-6100が幅広い用途に適した候補になります。

•VESPEL®CR-6100エイズの設置と機械加工の耐久性。操作中は厳しいままです。

振動の減少

Vespel®CR-6100部品を使用すると、ポンプは以前よりもはるかに少ない振動で実行されます

ポンプの性能と信頼性が大幅に向上します。

•Vespel®CR-6100は非金属であり、摩擦係数が低く、優れた寸法の安定性を持っているため、スタートアップ、スローロール、低流量、キャビテーション、または実行などの短時間の設計条件に耐えることができます。 - ドライ状況。ポンプは依然としてサービスを利用できるため、修理コストが削減される可能性があります。

•これらの特性により、摩耗成分でのクリアランスを減らすことができます。これにより、特にポンプの集団に適用される場合、効率が大幅に削減されます。 •信頼性の向上：クリアランスが低下したポンプは、振動レベルの低下とキャビテーションの減少も示します。シールとベアリングは長持ちし、MTBRは増加します。

営業コストが大幅に削減され、効率が向上します

Vespel®CR-6100部品によって有効になったクリアランス削減で達成される効率の向上により、2つではなく単一のポンプでフル容量で動作することができました。 2番目のポンプの排除により、営業コストが年間100,000ドルを節約しました。さらに、このポンプはアンペアの5％少なくなり、典型的な北米の電力コストが0.06ドル/kWhに基づいて年間6200ドルを節約します。

アプリケーション

1.アルバータ州中部の大規模な炭化水素加工施設は、12クロームの固定および回転摩耗成分を備えた9段階の水平に分割されたベアリングポンプ（右の写真）を使用して、ボイラーに水を供給していました。

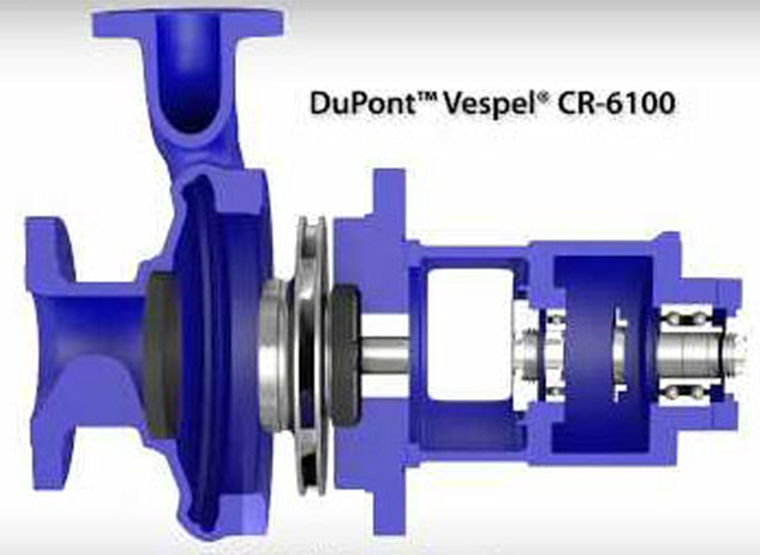

2。DUPONT ™Vespel®CR-6100は、最大500°F（260°C）までの非アブラシブプロセスサービスのほぼすべての遠心ポンプタイプのIDマウント（圧縮）摩耗成分に使用されます。

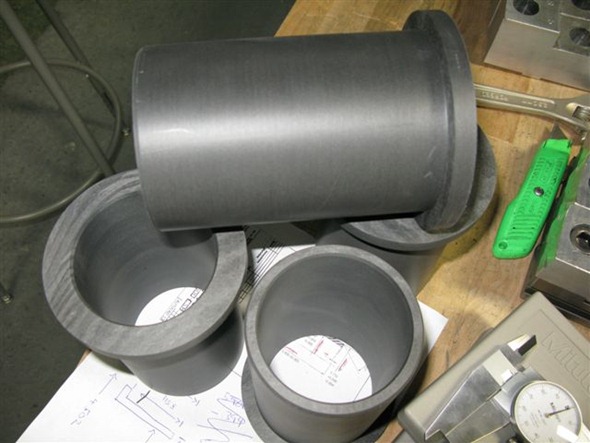

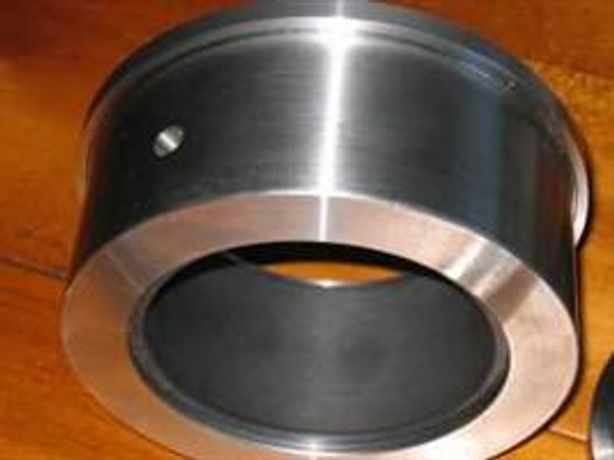

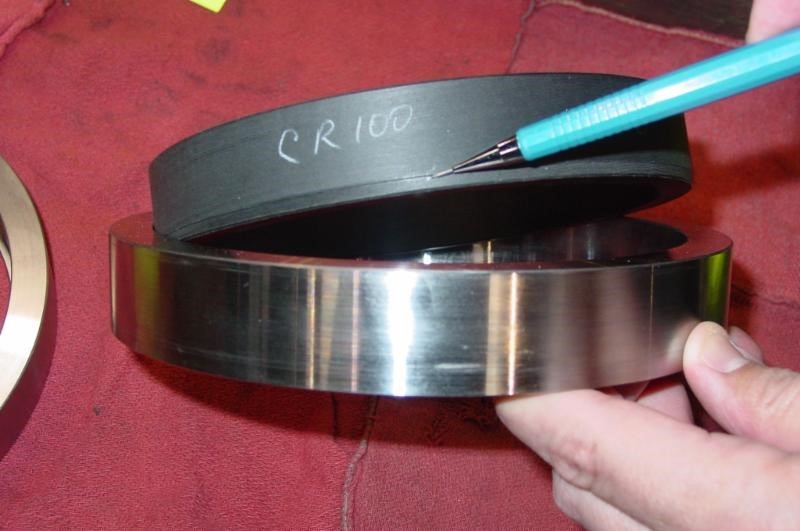

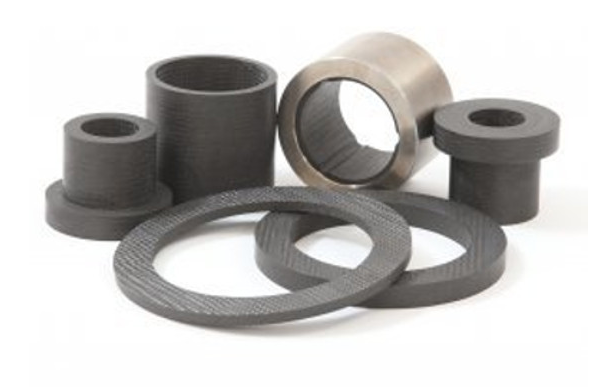

3。ポンプコンポーネント•リングの着用•ラインシャフトベアリング•ステージ間ベアリング•喉のブッシング•圧力還元ブッシング

4。ポンプサービスVespel®CR-6100は、幅広い炭化水素、化学、水サービスの数千のポンプで使用されています。いくつかの用途には以下が含まれます。•ボイラー飼料•凝縮液•プロパン•ブタン•エチレン•LPG•ディーゼル•ガス油•酸水•ナフサ•ナフサ•ガソリン•MEA•硫酸•アンモニア•フロア酸•カウ張り•積油油油油

5。ポンプの種類•オーバーハング水平•ベアリング間•垂直•多段階

米国南西部のパイプラインのオペレーターは、運用効率の向上、機器の信頼性を高め、金属成分で発生した問題を避けることを可能にするポンプのケースリング材料を探していました。
