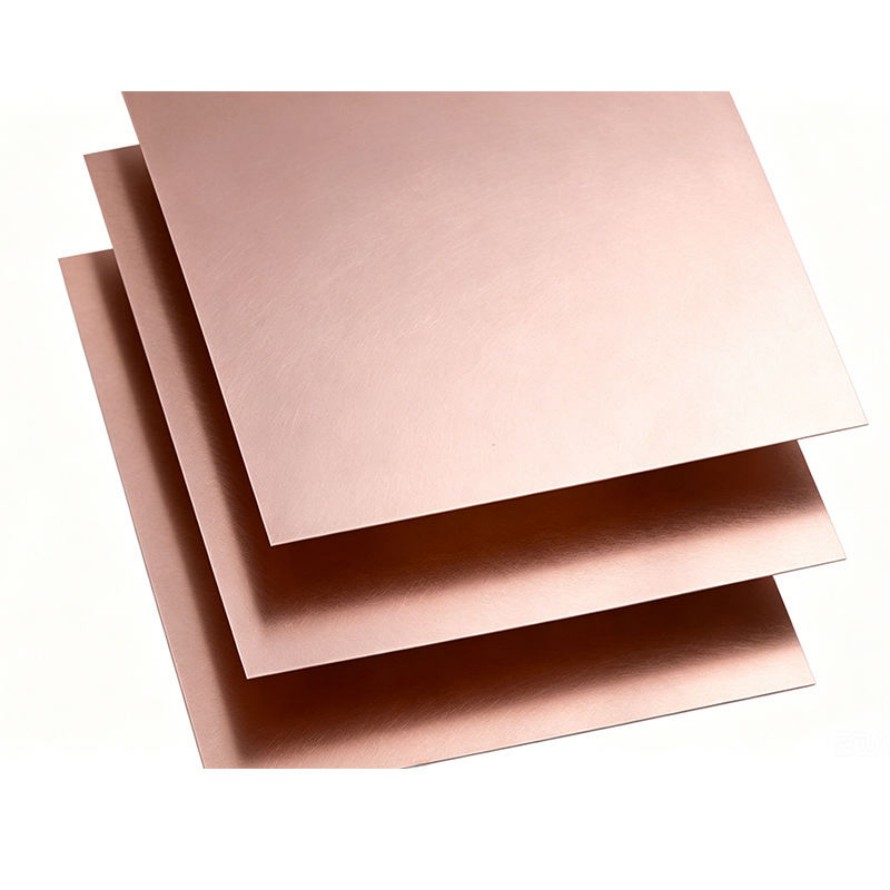

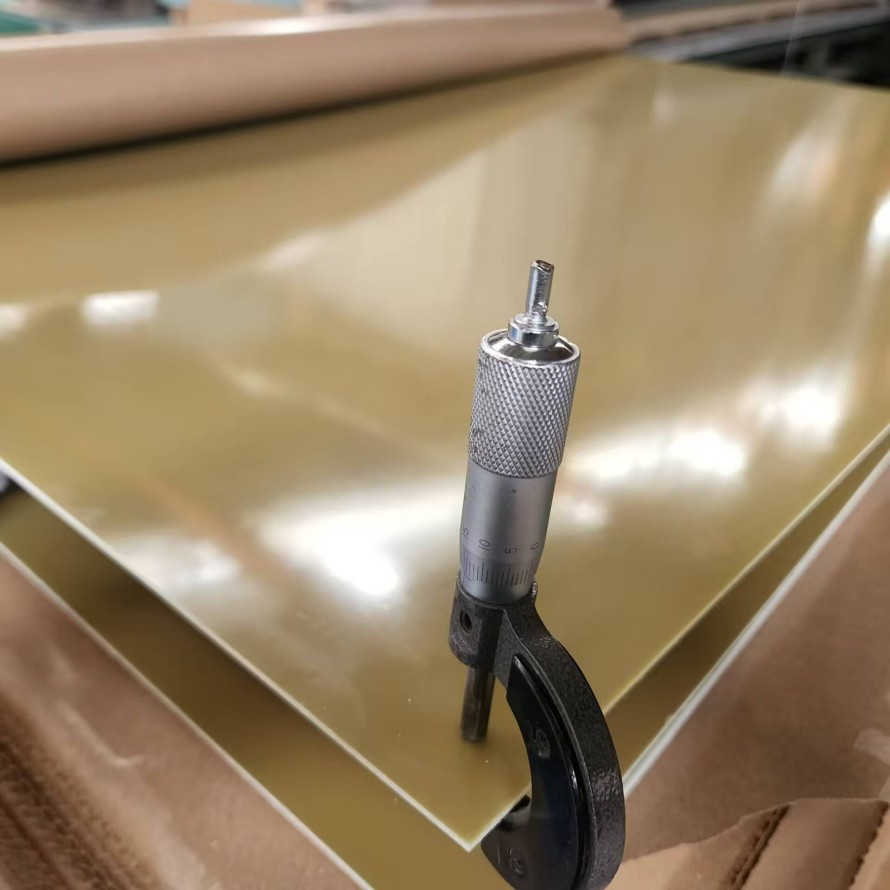

銅張積層板（CCL）は、木材パルプ紙やガラス繊維クロスなどの強化材に樹脂を含浸させ、片面または両面に銅箔を加熱・加圧して貼り合わせたシート状の材料です。プリント回路基板 (PCB) のコア材料として、CCL は電気伝導、絶縁、構造支持などの機能を果たします。信号伝送速度、エネルギー損失、特性インピーダンスに大きな影響を与えるため、家庭用電化製品、コンピューティング、通信、自動車エレクトロニクスなどの分野で広く応用されています。 CCLは機械的特性に基づいて、リジッドタイプとフレキシブルタイプに分類されます。ある程度の柔軟性と靭性を持ちながら曲げに耐える硬質 CCL には、ガラス繊維クロスベース、紙ベース、複合ベース、および金属ベースの基板が含まれます。特に、FR-4 は多層基板の標準材料です。フレキシブルCCLは、圧延焼鈍銅箔を被覆したフレキシブルな強化材を使用して製造されます。環境性能と最終用途の組み合わせによって分類すると、CCL は標準リジッド製品 (標準 FR-4、鉛フリー互換製品、ハロゲンフリー/鉛フリー互換製品など)、高速製品、自動車グレードの製品、IC パッケージ基板などのカテゴリに分類されます。
銅張積層板（CCL）は、主に銅箔、樹脂、補強材の 3 つのコア材料で構成されており、接着剤やフィラーが含まれているタイプもあります。
1.主要3素材の機能
(1)銅箔：電流や信号を伝達するための導電層として機能します。表面の酸化防止処理が必要であり、コストの中で最も大きな割合を占めます。
(2)樹脂：絶縁性と接着性を提供します。エポキシ樹脂またはポリイミドが一般的に使用され、耐熱性と電気的性能が決まります。
(3)補強材：機械的強度を決定します。通常、硬質ボードにはガラス繊維クロスが使用され、紙ベースのボードには木材パルプ紙が使用されます。
2.基板材質の違い
(1)リジッドCCL：ガラス繊維クロスにエポキシ樹脂を含浸させたFR-4が主流。多層PCBに適しています。
(2) フレキシブル CCL: ポリイミド (PI) またはポリエステル (PET) フィルムを基材として使用します。曲げることができ、精密機器に使用されます。
3.その他副資材
(1)接着剤：3層フレキシブル基板において銅箔とベースフィルムを接着するために使用されます。それらは剥離強度に影響します。
(2)フィラー:シリカ粉末など。樹脂に組み込まれ、放熱性と信号伝送性能を向上させます。
銅張積層板 (CCL) は、プリント回路基板 (PCB) の製造に使用されるコア基板です。主に導電、絶縁、構造支持の機能を果たしており、「電子製品の母」と呼ばれています。
アプリケーション
(1)Consumer Electronics:スマートフォン、ラップトップ、家電製品などのデバイスの内部マザーボードに含まれています。
(2)通信およびコンピューティング: 5G 基地局、データセンターサーバー、および AI コンピューティング機器 (例: M9 グレード CCL の利用) で使用されます。
(3)産業および輸送: 自動車電子制御システム、産業オートメーション機器、航空宇宙計装に採用されています。
特定の機能
(1)信号伝送: 信号伝送速度、エネルギー損失、特性インピーダンスに直接影響し、デバイスの性能を決定します。
(2) 物理的サポート: 電子部品の実装およびはんだ付けのためのキャリアとして機能し、必要な機械的強度と耐熱性を提供します。
(3)電気絶縁：絶縁により回路内のショートを防止し、電子機器の安全かつ安定した動作を確保します。
FR4銅張積層板は、無アルカリガラス繊維クロス（補強材）と難燃性エポキシ樹脂（マトリックス）を複合化し、片面または両面に電解銅箔を張り合わせて熱プレス硬化させた硬質積層板です。 「FR」は「難燃性」を表し、「4」はエポキシ/ガラス繊維システムの NEMA 標準グレードの指定です。これは、プリント回路基板 (PCB) を製造するための主要な基材として機能します。
コアの定義と構成
正式名称：ガラス繊維エポキシ樹脂銅張積層板（FR-4銅張積層板）
主成分：無アルカリガラス繊維クロス＋難燃性エポキシ樹脂＋銅箔
主な特徴: UL94 V-0 難燃性規格に準拠。誘電率は約 4.2 ～ 4.8。ガラス転移温度 (Tg) は通常 130°C ～ 180°C の範囲です (標準グレードは約 130 ～ 140°C)。
機能的役割: PCB 内では、絶縁と構造サポートの提供、導電性回路のキャリアとしての機能、耐熱性と耐半田付け性の提供という 3 つの基本的な機能を果たします。
主要なプロパティとアプリケーション シナリオ
1.利点：高い機械的強度、良好な寸法安定性、優れた電気絶縁性、低コスト、良好な加工性。
2.代表的な用途: 家庭用電子機器 (携帯電話、コンピュータ、家電製品)、産業用制御機器、自動車用電子機器 (高周波コアモジュールを除く)、通信機器、LED 電源、および大部分の低〜中周波回路。
3.制限事項: 高周波 (GHz 範囲以上) または高速信号シナリオでの誘電損失が高く、PTFE や PPE などの特殊な高周波材料への切り替えが必要です。極度の高温環境では、高 Tg 変性 FR-4 が必要です。
一般的なバリアント
**高Tg FR-4:** Tg ≥ 150°C または 170°C;鉛フリーはんだ付けや高温動作環境に適しています。
**低損失 FR-4:** 誘電損失 (Df) を低減するために最適化された樹脂配合が特徴です。わずかに高い周波数範囲に使用されます。
**ハロゲンフリー FR-4:** ハロゲン系難燃剤を含みません。医療および環境基準の厳しい要件を満たしています。
FR-4 は、全体的な性能とコストの優れたバランスにより、硬質銅張積層板市場を長い間独占してきました。しかし、5G と高速デジタル技術の発展に伴い、一部のハイエンド分野では特殊な高周波基板材料への移行が徐々に進んでいます。
FR-4銅張積層板は、エポキシ樹脂と無アルカリガラス繊維クロスからなる硬質積層基板です。その主な特性には、難燃性 (UL94 V-0)、高い機械的強度、優れた電気絶縁性、低コストが含まれており、PCB 業界で最も広く使用されている基板となっています。
主要な特性パラメータ
(1)組成・構造：無アルカリガラス繊維クロス補強材＋エポキシ樹脂バインダー＋両面または片面銅箔、熱プレス硬化により形成。 「FR」は難燃性を表し、「4」はNEMAによって定義された特定のグレードコードです。
(2) 電気的特性: 典型的な誘電率 (Dk) は 4.2 ～ 4.5 (1 GHz で)、誘電正接 (Df) ≤ 0.020。体積抵抗率が高いため、低周波数から中周波数の信号伝送に適していますが、高周波数での損失が大きいため、GHz 範囲を超えて動作する高速回路には適していません。
(3) 熱特性: 明確なガラス転移温度 (Tg) カテゴリ: 低 Tg (130 ～ 140 °C)、中 Tg (150 ～ 160 °C)、および高 Tg (≥170 °C)。標準タイプの長期使用温度は 120°C 以下ですが、高 Tg タイプは 140°C 以上の温度に耐えることができます。
(4) 機械的および物理的特性: 優れた寸法安定性、低い反り、および高い曲げ強度。吸水率は通常 0.10% 以下 (24 時間)、密度は約 1.70 ～ 1.90 g/cm3 で、ディップはんだ付けに対して優れた耐性を示します。
(5) 安全性と環境: 標準 UL94 V-0 難燃性評価 (垂直点火から 10 秒以内に自己消火)。従来は臭素系難燃剤が含まれていましたが、RoHS 基準および環境輸出要件を満たすためにハロゲンフリーバージョンが開発されました。
FR4 銅張積層板は、プリント回路基板 (PCB) の製造に使用されるコア基板材料です。これは主に、電子デバイス内の絶縁構造支持体および信号伝導のキャリアとして機能します。優れた機械的強度、電気絶縁特性、難燃性、およびコスト効率のおかげで、標準的なエレクトロニクス分野の大部分で広く使用されています。
主要なアプリケーション シナリオ
(1) 家庭用電化製品: 携帯電話、コンピュータのマザーボード、家電製品の制御ボード、リモコン、玩具、LED 照明ドライバーなど。
(2)通信機器：標準ルーター、ネットワークスイッチ、非高周波基地局モジュール、有線通信端末。
(3) 産業用制御: 産業用機器、電源モジュール (低電力から中電力)、自動化制御ボード、センサー インターフェイス。
(4) 車載電子機器: ボディ制御モジュール、照明制御システム、インフォテインメント システム、安全性が重要ではない電子ユニット。
(5) コンピュータおよび周辺機器: デスクトップ/サーバーのマザーボード (高速信号領域を除く)、グラフィックス カードの補助回路、モニター ドライバー ボード。
(6)その他の用途：変圧器の絶縁構造、電気治具・試験治具、一般電気絶縁部品。
適用範囲
適した用途: 信号損失要件が厳しくなく、堅牢な機械的サポートと難燃性が必要な、より低い動作周波数 (通常は 1 GHz 未満) を伴うシナリオ。
以下には適しません: 5G 高周波ミリ波アプリケーション、超高速デジタル回路 (GPU コア相互接続など)、極度の熱放散を必要とするアプリケーション、または重要な航空宇宙コンポーネント。このようなシナリオでは、低損失材料 (PTFE、炭化水素樹脂など) または高 Tg/金属ベースの基板が必要です。
