モデル: Durostone WGR781
ブランド: ローチング
販売単位 | : | Kilogram |
パッケージ型式 | : | 輸出カートンパレット |
The file is encrypted. Please fill in the following information to continue accessing it
Durostone®WGR781は、極端な温度と攻撃的なフラックスに耐えるように特別に設計された織物のラミネートです。
ハロゲン化物またはハロゲン活性化因子を含むフラックスは、一般的な材料の寿命を短くする傾向があります。対照的に、Durostone®WGR781は、数千サイクル後でも悪影響を及ぼさないでしょう。織られたガラス繊維層は、フラックスがはんだ付けマスクの表面に侵入しないことを確認でき、それによりガラス繊維が露出します。
Durostone®WGR781の製造に使用される帯状態度デュロストンシートは、280°Cの高温で連続動作で使用されていても劣化しません。材料には優れた機械的特性もあり、波のはんだ付けプロセスのより高い温度でも必要な次元の安定性を維持できます。
DuroStone®WGR781には優れた処理パフォーマンスがあり、その最小壁の厚さは0.50mmになる可能性があります。

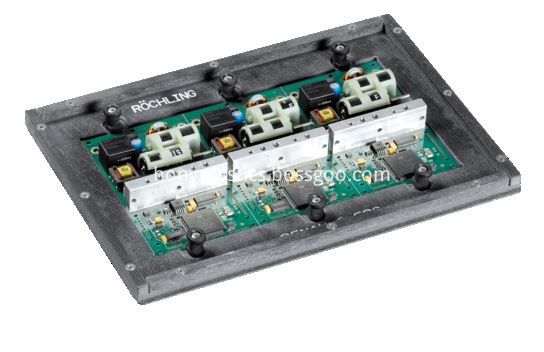

Durostone®Materialsは、PCBアセンブリPrcosess内のすべての手順に対して開発されており、SMTリフローおよび波のはんだ付けプロセスでの使用に適した3つの主要なグレードがあります。 Durostone®CHP760、CAS761、CAG762、これらの材料は次の機能を提供します。
波のはんだ付けとSMTリフロープロセスの両方で、高温での優れた機械的特性
低熱伝導率
複雑なデザインはんだパレットの製造を可能にする優れた機械加工特性
現代のフラックスで使用される化学物質に対する良好な耐性。

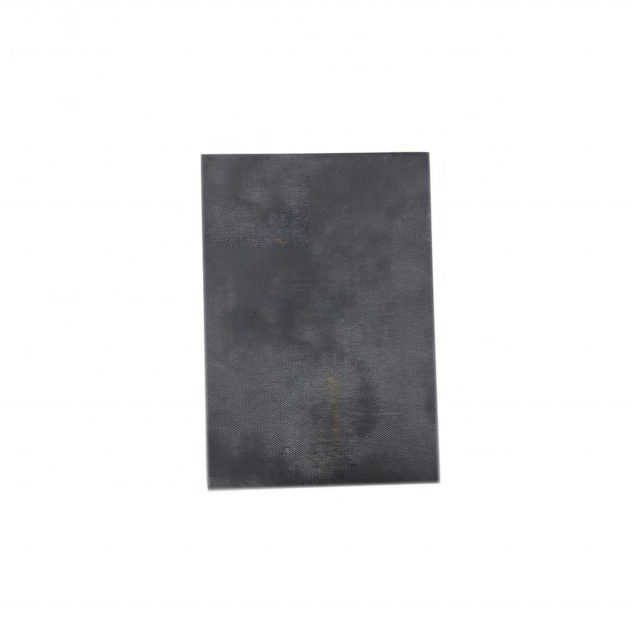

durostone®WGR781抗抵抗性デュロストンシート
*混合テクノロジーPCBアセンブリの設計は、近年の波のはんだ付けプロセスのパラメーターを変更しています。
*はんだパレットのデザインはより複雑になりつつあり、薄い壁<1.00mmと厚いマスキング領域があり、背の高い底面SMTを覆っています
コンポーネント。
* PBフリーのプロセス温度は、より厚いマスキングの結果として増加しています。
*ハロゲン活性化因子を含むPBフリーフラックスは、従来のエポキシベースの損傷を受けています
ガラスマットはんだパレット材料が適用されたため、ボリュームが増加したため。
*ガラスマット材料で機械加工された薄い壁は、
ガラス補強のランダムな性質とエポキシ樹脂の燃焼。
*RöchlingPermali Compositesは、の問題に対処するはんだパレット材料の織物グレードのグラスグレードを開発しました
フラックス攻撃と薄い壁の損傷。

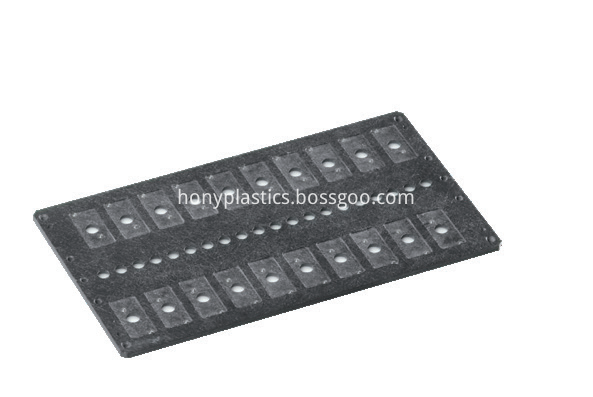

波のはんだ付けトレイ合成石のストック仕様:
デュロストンの厚さ3mm.4mm.5mm.6mm.8mm.8mm.10mm.12mm
サイズ1220*2440mm
DuroStone®CAG762プロテリティデータシート

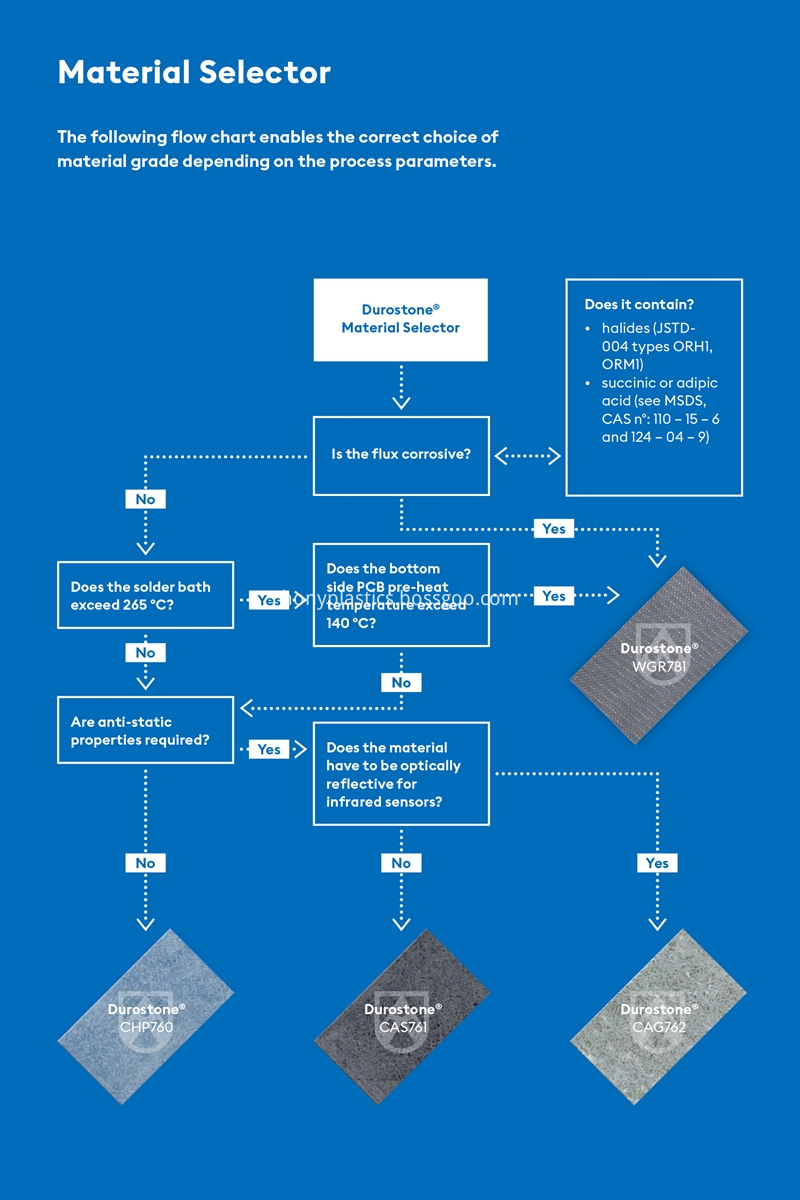

マテリアル選択
Technical Data |
|
CHO760 | CAS761 | CAG762 | CFR767 |
Grade |
|
Standard | Anti-Static | Anti-Static Optical | Flux Resistant |
Color |
|
Blue | Black | Grey | Bordeaux(Red) |
Density(g/m3) |
|
1.90 | 1.90 | 1.90 | 1.80 |
Flexural Strength 3 point support (MPa) | @23℃ | 360 | 360 | 360 | 380 |
@150℃ | 180 | 180 | 180 | 260 | |
@185℃ | - | - | - | 150 | |
Modulus of Elasticity (MPa) | @23℃ | 18000 | 18000 | 18000 | 18000 |
@150℃ | 9000 | 9000 | 9000 | 14000 | |
@185℃ | - | - | - | 10000 | |
Water Absorption(%) |
|
<0.20 | <0.20 | <0.20 | <0.20 |
Coefficient of linear Expansion(10-6/K) beteen 30℃ & 200℃ |
|
13 | 11 | 11 | 11 |
Thermal Conductivity (W/MK) |
|
0.25 | 0.25 | 0.25 | 0.23 |
Maximum Operating Temperature(℃) 10-20 seconds |
|
300 | 300 | 300 | 380 |
Standard Operating Temperature(℃) |
|
260 | 260 | 260 | 300 |
Surface Resistivity(ohms) |
|
- | 105-109 | 105-109 | 105-109 |
Chemical Resistance |
|
Good | Good | Good | Excellent |
Sheet Size (mm) |
|
2440 x 1220 | |||
Thickness available (mm) |
|
3,4,5,6,8,10,12 | 5,6,8,10 | ||
Thickness Tolerance 3mm |
|
-0/+0.10 | |||
Thickness Tolerance 4-12mm |
|
-0/+0.20 | |||
Flatness Tolerance (for a panel size of 300 x 300) |
|
0.20 | |||
Parallelism |
|
0.10 |
すべての値は平均値です
材料は、5つ以上の測定値/m2の場合、静電散逸(ESD)ではないと見なされます
絶縁性です(1012Ω。JEDEC標準JESD625Bによると、静的散逸材料
104〜1011Ωの表面抵抗を持つ材料です
