$4.91-99 Kilogram
$4.8100-999 Kilogram
$4.7≥1000Kilogram
| お支払い方法の種類: | T/T,Paypal,Others |
| インコタームズ: | FOB,CIF,EXW,DDU,CFR |
| 輸送方法: | Ocean,Land,Air,Express,Others |
| ポート: | Shenzhen,HongKong ,Guangzhou |
モデル: Durostone CAS761
ブランド: デュロストン
| 販売単位 | : | Kilogram |
| 写真の例 | : |
|
The file is encrypted. Please fill in the following information to continue accessing it

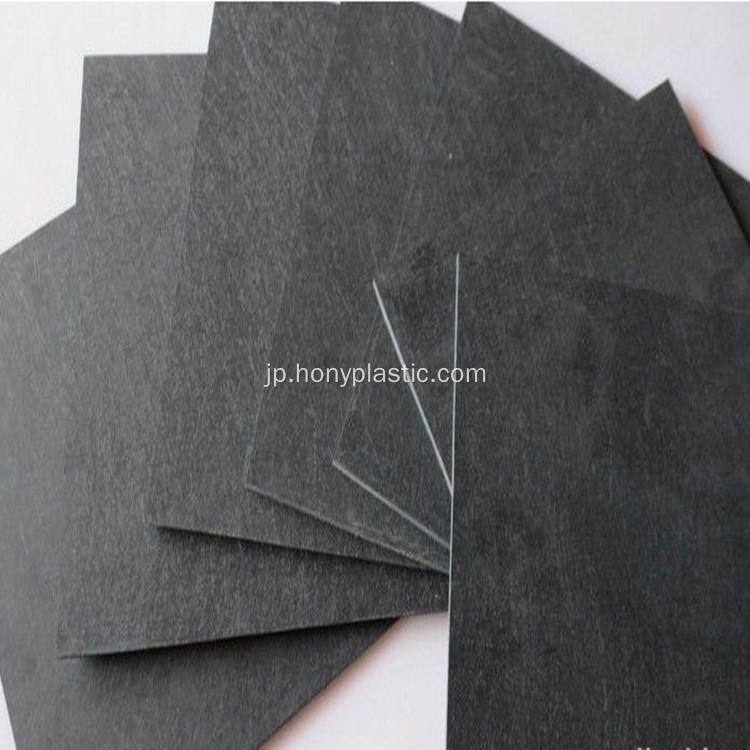

デュロストンPCBはんだパレット材料と波のはんだ付けトレイ合成石
ガラス繊維と樹脂化合物で作られており、主に回路基板の取り付けプロセスのさまざまなニーズのために設計および開発されています。 CNC精度加工により、スズ炉ジグとSMTパレットジグに製造できます。波のはんだ付けとSMT、および半導体のプロセスに適していることが証明されています。各プロセスで必要な精度を実現し、継続的に使用してその平坦性を維持するために機械加工できます。材料の熱伝導率が低いと、基質が縮小するのを防ぐことができます。リフローの品質を確保します。
Durostone®PCBはんだパレット材料には、次の利点があります。
1.薄い基板または柔軟な回路基板をサポートします
2.骨stat抗デュロストンシートは、不規則な形状の基質に使用できます
3.波のはんだ付けするトレイ合成石は、生産性を向上させるために複数の接続ボードを運ぶことができます
4.リフローはんだ中に基板の曲げ現象を防ぎます。波のはんだ付けは、温度が徐々に上昇する環境で物理的特性を維持する能力を備えているため、合成石は波のはんだ付けプロセスで高い標準の結果を達成できます。そして、変形はなく、380°Cの過酷な環境と連続動作温度300°Cの短期間に配置されても、合成石のベース層の分離を引き起こしません。
| DETAIL | |||
|---|---|---|---|
| Description | Value | ||
| Material Type | Thermoset Composite | ||
| Trade Name | Durostone® CAS761 | ||
| Additives | B | Glass | |
| Color | Black | ||
| Manufacturer | Rochling | ||
| PHYSICAL | |||
| Property | Test | Unit of Measure | Value |
| Density | g/cm³ | 1.85 | |
| lb/in³ | 0.067 | ||
| Water Absorption, 24 hrs, Immersion | % by wt. | <.20 | |
| MECHANICAL | |||
| Property | Test | Unit of Measure | Value |
| Tensile Modulus | psi | 2600000 | |
| Flexural Strength | psi | 52200 | |
| Hardness | Barcol | Barcol 80 | |
| THERMAL | |||
| Property | Test | Unit of Measure | Value |
| Max Continuous Operating Temp | °C | 260 | |
| °F | 500 | ||
| Thermal Conductivity | BTU-in/ft²-hr-°F | 3.7 | |
| x 10-4 cal/cm-sec-°C | 12.8 | ||
| ELECTRICAL | |||
| Property | Test | Unit of Measure | Value |
| Surface Resistivity | ohm/square | 10^5 - 10^8 | |
| OTHER | |||
| Description | Value | ||
| Relative Cost | $$$$$ | ||
| Machinability | 10 | ||
| Technical Data |
|
CHO760 | CAS761 | CAG762 | CFR767 |
| Grade |
|
Standard | Anti-Static | Anti-Static Optical | Flux Resistant |
| Color |
|
Blue | Black | Grey | Bordeaux(Red) |
| Density(g/m3) |
|
1.90 | 1.90 | 1.90 | 1.80 |
| Flexural Strength 3 point support (MPa) | @23℃ | 360 | 360 | 360 | 380 |
| @150℃ | 180 | 180 | 180 | 260 | |
| @185℃ | - | - | - | 150 | |
| Modulus of Elasticity (MPa) | @23℃ | 18000 | 18000 | 18000 | 18000 |
| @150℃ | 9000 | 9000 | 9000 | 14000 | |
| @185℃ | - | - | - | 10000 | |
| Water Absorption(%) |
|
＜0.20 | ＜0.20 | ＜0.20 | ＜0.20 |
|
Coefficient of linear Expansion(10-6/K) beteen 30℃ & 200℃ |
|
13 | 11 | 11 | 11 |
| Thermal Conductivity (W/MK) |
|
0.25 | 0.25 | 0.25 | 0.23 |
| Maximum Operating Temperature(℃) 10-20 seconds |
|
300 | 300 | 300 | 380 |
| Standard Operating Temperature(℃) |
|
260 | 260 | 260 | 300 |
| Surface Resistivity(ohms) |
|
- | 105-109 | 105-109 | 105-109 |
| Chemical Resistance |
|
Good | Good | Good | Excellent |
| Sheet Size (mm) |
|
2440 x 1220 | |||
| Thickness available (mm) |
|
3,4,5,6,8,10,12 | 5,6,8,10 | ||
| Thickness Tolerance 3mm |
|
-0/+0.10 | |||
| Thickness Tolerance 4-12mm |
|
-0/+0.20 | |||
| Flatness Tolerance (for a panel size of 300 x 300) |
|
0.20 | |||
| Parallelism |
|
0.10 | |||
すべての値は平均値です
材料は、5つ以上の測定値/m2の場合、静電散逸（ESD）ではないと見なされます
絶縁性です（1012Ω。JEDEC標準JESD625Bによると、静的散逸材料
104〜1011Ωの表面抵抗を持つ材料です
