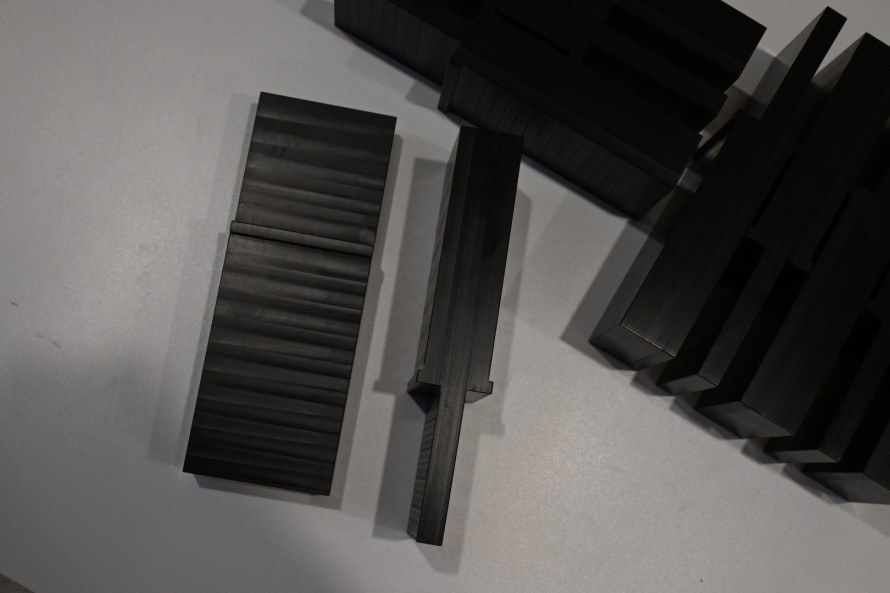

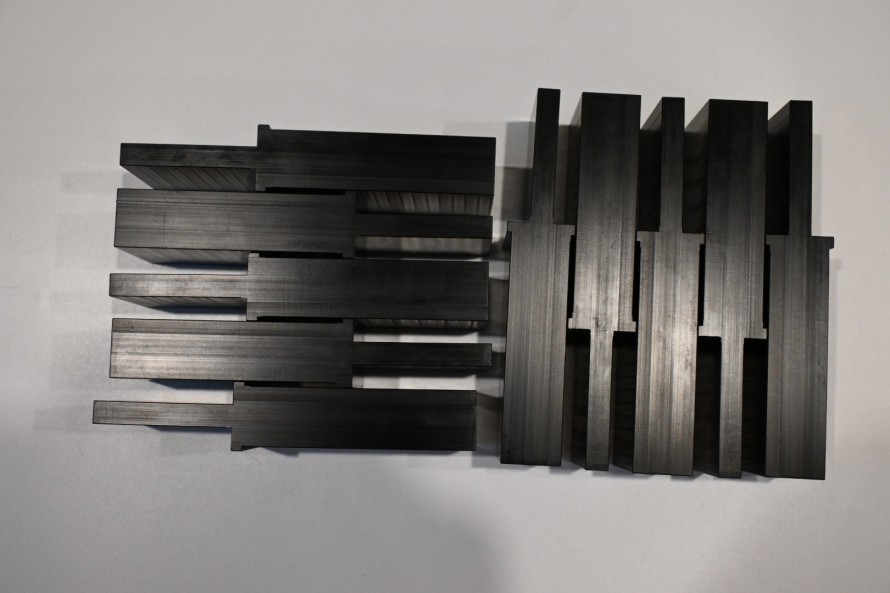

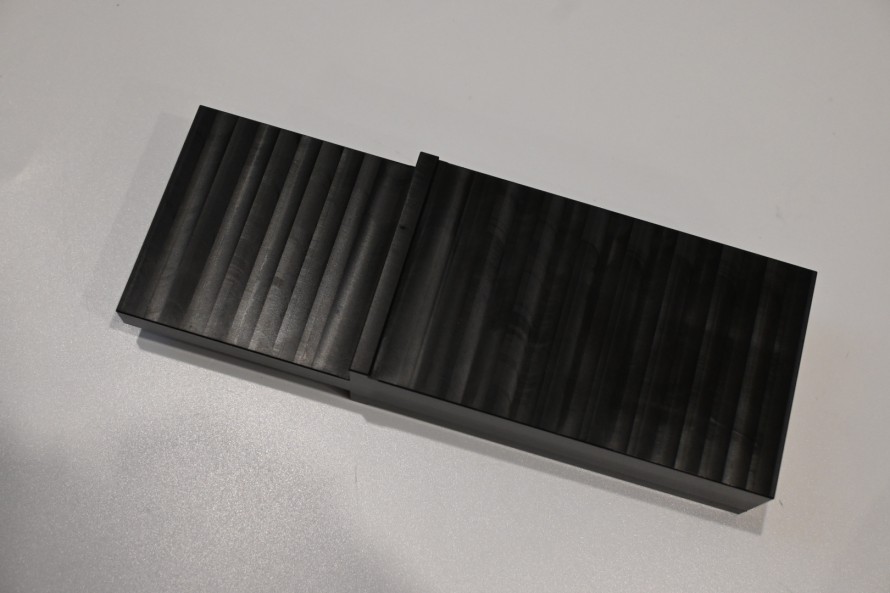

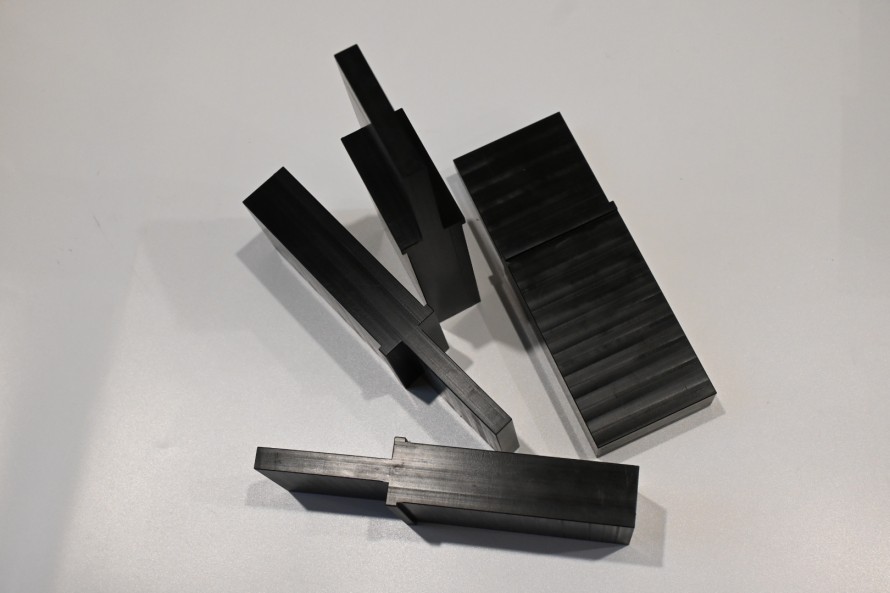

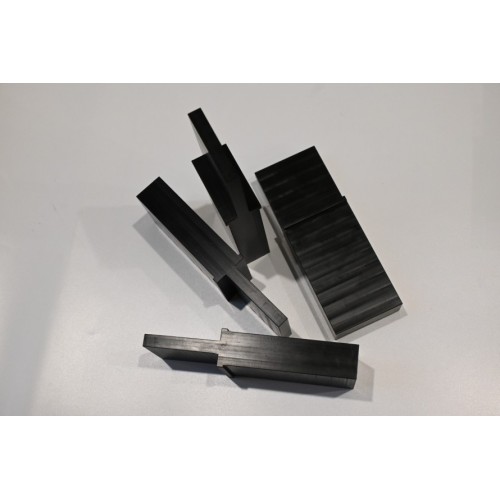

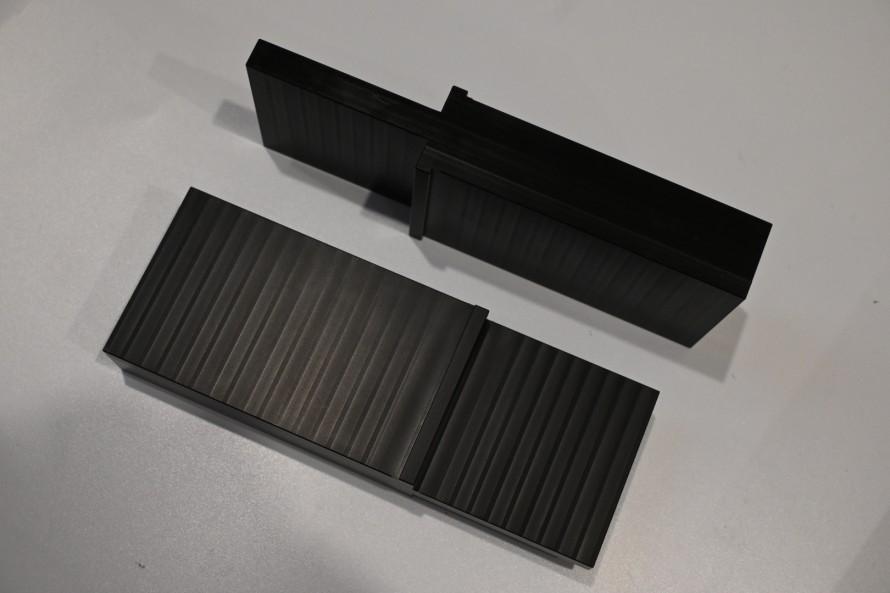

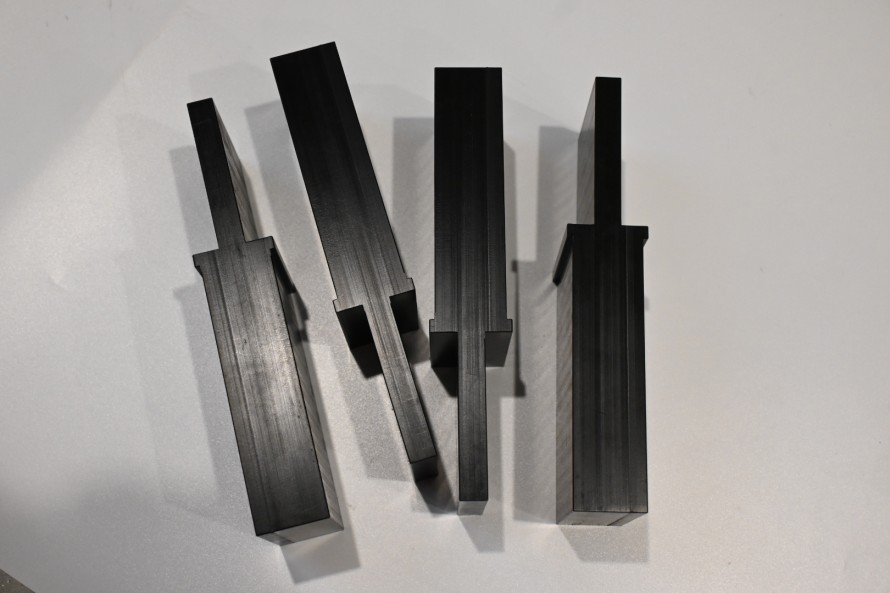

CNC 加工の POM カスタム POM 部品

POM 機械加工部品は、ポリオキシメチレン (POM) プラスチックから作られた部品です。これらは耐摩耗性、自己潤滑性、寸法安定性があり、ギア、ベアリング、自動車のドア ロックなど、耐久性と精度の両方が必要な部品によく使用されています。

POM 加工部品は主にどこで使用されますか?

自動車産業:ドアロック、ギア、燃料システム部品など。金属部品の置き換えが可能で、重量が約 30% 削減され、メンテナンスフリーです。

電子機器および家電製品:コネクタ、スイッチ、プリンタ ギアなど。これらは高い寸法精度を備え、何百万回もの挿入と取り外しのサイクルに壊れることなく耐えることができます。

機械および装置‌:ベアリング、ポンプ ハウジング、ガイド レール スライダーなど。これらはオイルを使用せずに自己潤滑性があり、密閉された環境またはクリーンな環境に適しています。

その他の分野‌:配管および浴室設備 (蛇口、滑車)、医療機器 (注射器プランジャー)、消費財 (ジッパーの引き手、荷物の車輪) など。

POM加工の精度を確保するには

‌1.材料特性の制御‌:

(1) 高収縮率:成形収縮率は 1.2% ～ 3.5% です。設計時に収縮の許容値を考慮してください。

(2) 熱安定性が低い:分解や刺激性ガスの放出を防ぐために、加工温度は 250°C を超えてはなりません。

2.CNC加工パラメータ‌:

(‌1) 切断速度‌:推奨 10,000 ～ 15,000 rpm。速度が高すぎると工具の摩耗が増加します。

(2) 送り速度:推奨 10 ～ 20 mm/min。送り速度が高すぎると、ワークピースの表面品質が低下する可能性があります。

(3) 切込み深さ‌:推奨 0.1 ～ 0.3 mm。ツールの過熱を避けてください。

3.処理に関する考慮事項‌:

(1)クーラントの使用:熱を制御し、材料の変形を防ぐために、加工中にクーラントを使用します。

(2)応力除去‌:荒加工後に時効処理または焼鈍を行い、残留応力を軽減し変形を防ぎます。

(3)工具の選択:タングステン鋼または超硬工具を使用し、切削熱を最小限に抑えるために鋭利な状態に保つことをお勧めします。

POMシート加工品はどのような用途に使用できますか?

POMシート加工部品は、熱可塑性結晶性ポリマーであるポリオキシメチレン(POM)を原料としたエンジニアリングプラスチック製品です。主な特徴としては、高硬度、優れた耐疲労性、優れた電気絶縁性、耐熱性が挙げられ、精密部品の製造に広く使用されています。射出成形や機械加工により、ギア、ベアリング、ガイドローラーなどの高精度部品の生産要件に合わせて、さまざまな形状や仕様にカスタマイズできます。

I. 材料特性と加工原理:

POM 材料は、ホモポリマー POM とコポリマー POM の 2 つのカテゴリに分類されます。どちらも結晶性が高く、分子鎖構造が緻密であるため、剛性が高く、摩擦係数が低く、寸法安定性に優れています。加工方法には通常、射出成形または CNC ルーターによる機械加工が含まれます。射出成形グレードの材料が高温で溶かされて金型に射出され、そこで冷却されて固化して標準部品が形成されます。 CNC ルーター加工は、コンピュータ数値制御技術を使用してシート材料を直接フライス加工および穴あけするため、カスタムの非標準部品に適しています。素材自体に有効成分が100%含まれており、充填剤を使用しなくても必要な性能を発揮します。

II.コアパフォーマンスとアプリケーションシナリオ:

機械加工された POM 部品の主要な利点は 3 つの側面に反映されています。まず、優れた耐疲労性を示し、繰り返しの応力下でも亀裂が発生しにくいため、ギアやベアリングなどの長期間の使用が必要なコンポーネントに適しています。第二に、抵抗率が 1015 Ω・cm 以上の優れた絶縁特性を備えているため、エレクトロニクスおよび電気産業の構造コンポーネントの絶縁に適しています。 3 番目に、温度許容範囲が広く、短期動作温度は最大 140 °C、長期安定動作温度は -40 °C ～ 100 °C の範囲であり、さまざまな環境条件に適応できます。一般的な用途には、精密工作機械のガイド ローラー、自動車のエンジン ギア、事務機器のベアリングなど、高い耐摩耗性と寸法精度が要求される用途が含まれます。

Ⅲ．処理方法とカスタマイズの柔軟性:

この材料は、標準化された射出成形とカスタマイズされた CNC 加工という 2 つの主要な加工方法をサポートしています。射出成形プロセスは、ねじ山やインサートを備えたギアなどの複雑な部品の大量生産に適しています。一方、CNC 加工では、CAD 図面を使用してツールパスを直接制御し、円形、四角形、曲面、複合構造を含むがこれらに限定されない、ミリメートルレベルの精度でカスタム形状の部品を製造できます。カラーオプションに関しては、一般的なブラックとホワイトに加えて、さまざまな機器の視覚的なマッチング要件を満たすベージュなどのオプションも用意されています。機械加工プロセス中に特別な処理は必要ありません。標準的な切削パラメータにより、Ra 0.8 μm 未満の表面粗さが保証されます。

IV.技術的なハイライトと実際のパフォーマンス:

従来の金属材料と比較して、POM 機械加工部品は同等の機械的強度を維持しながら重量が約 60% 軽量であるため、装置のエネルギー消費が大幅に削減されます。耐食性の点では、POM はほとんどの有機溶媒に不溶であり、強酸または強力な酸化剤を含む環境でのみ劣化する可能性があります。その耐用年数は金属部品の 2 ～ 3 倍です。実際のテストデータでは、100,000 連続サイクル後の POM ギアの摩耗は 0.02 mm 未満であり、ナイロンなどの同様のエンジニアリング プラスチックをはるかに上回っています。この安定性により、特にノイズに敏感な、または軽量設計が必要な精密機械システムにとって、金属の理想的な代替品となります。
