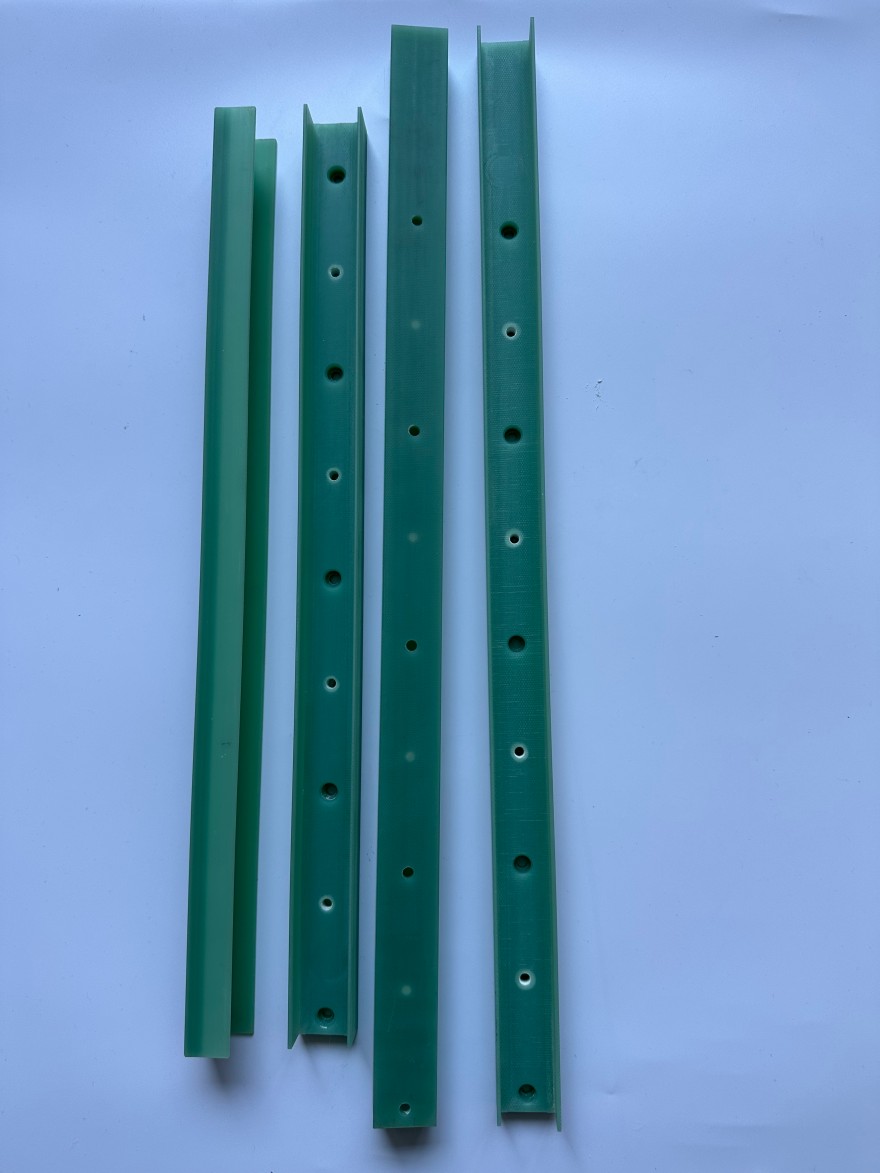

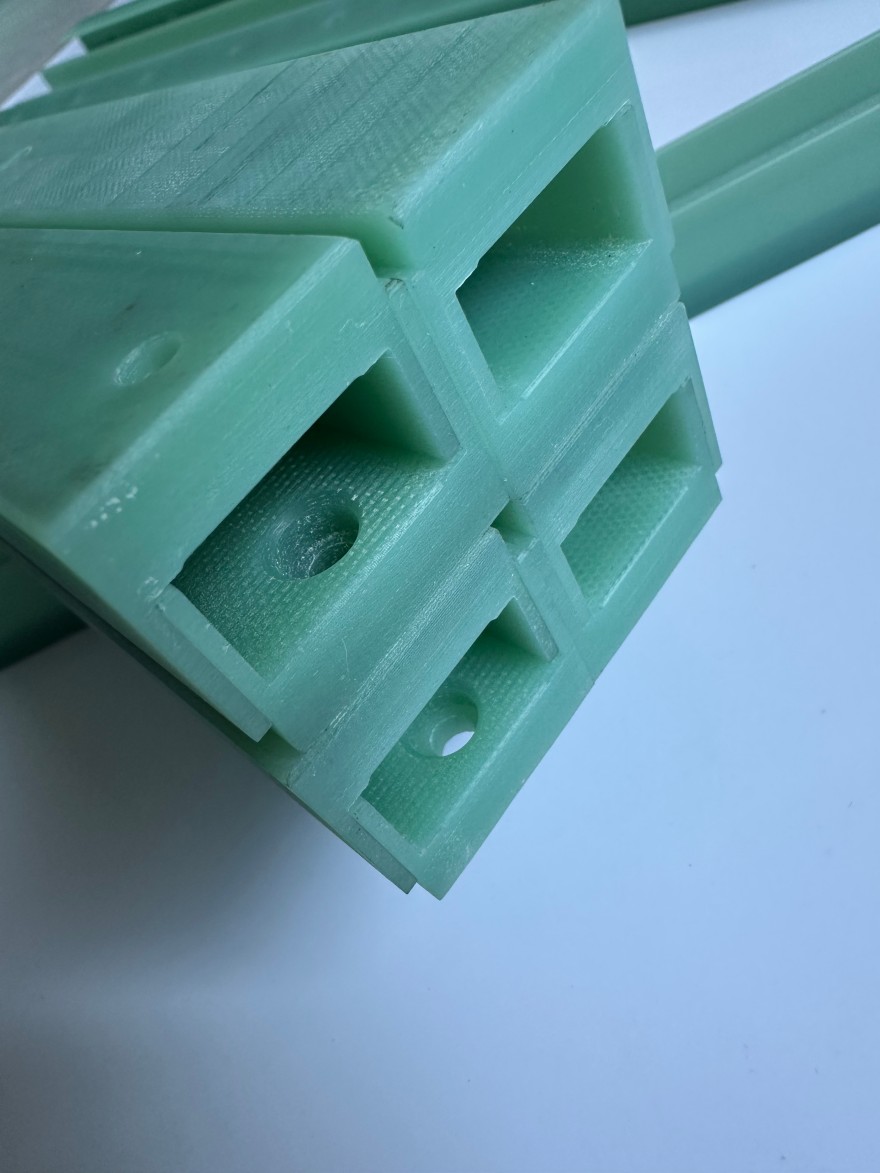

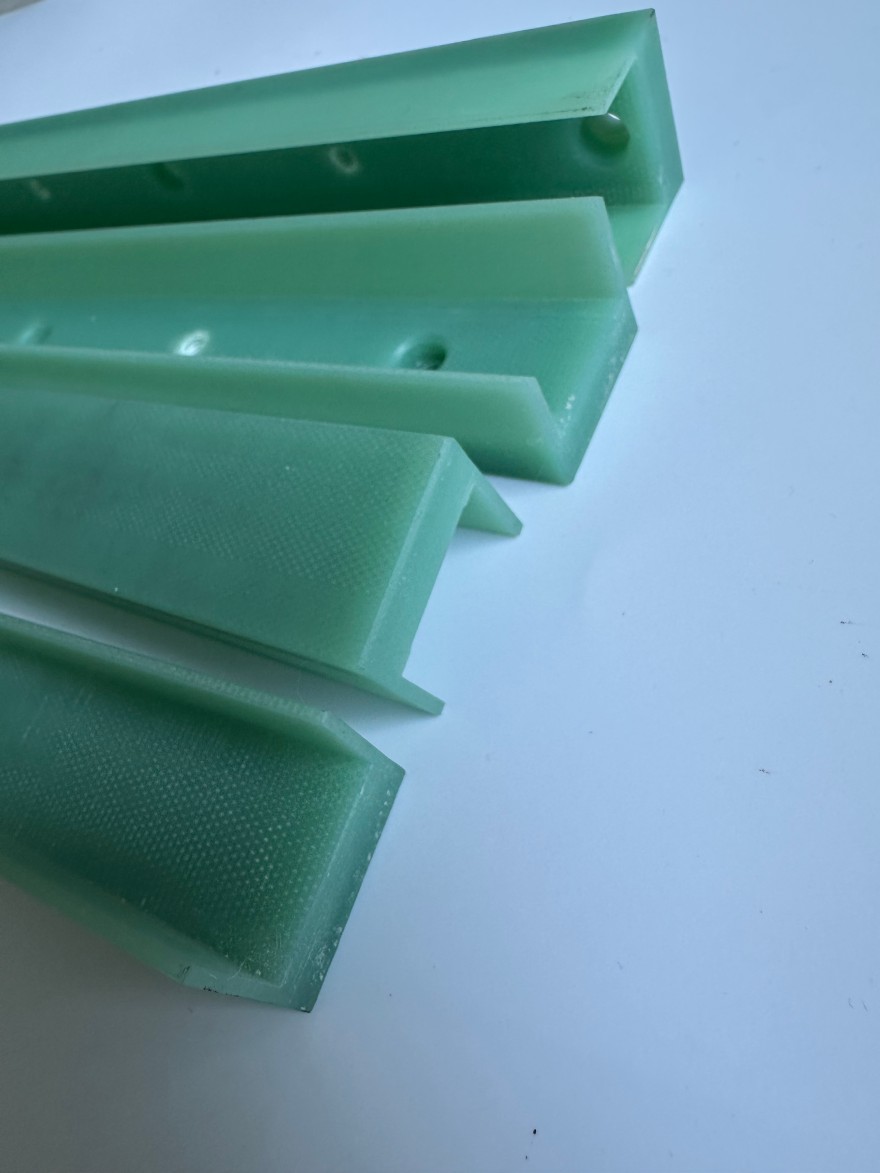

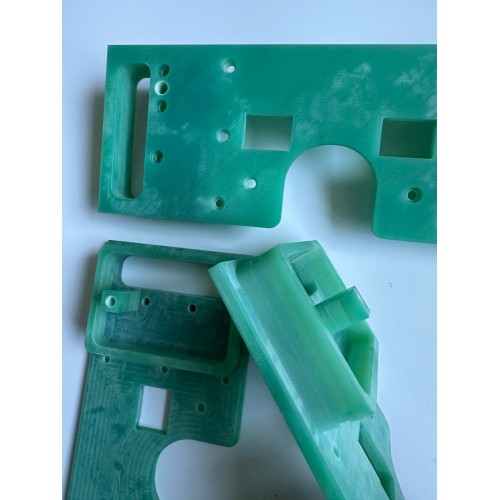

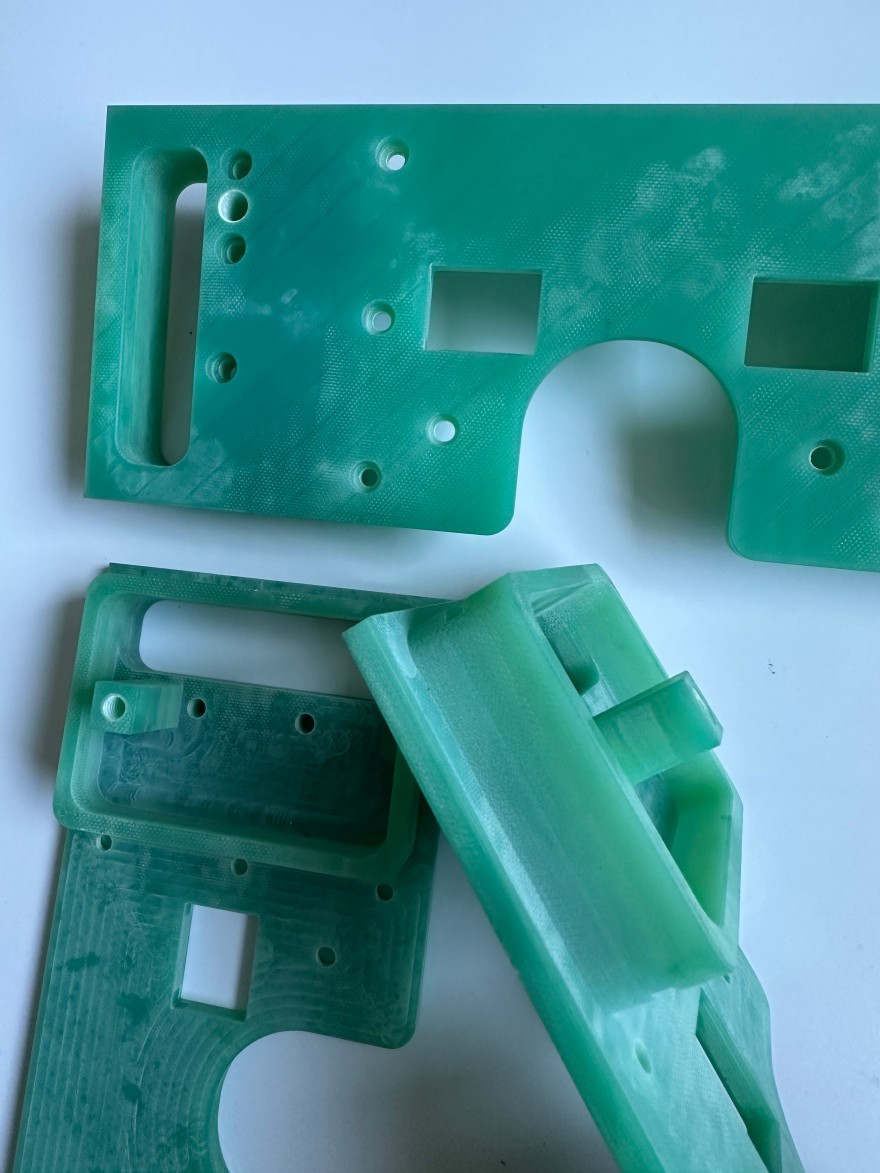

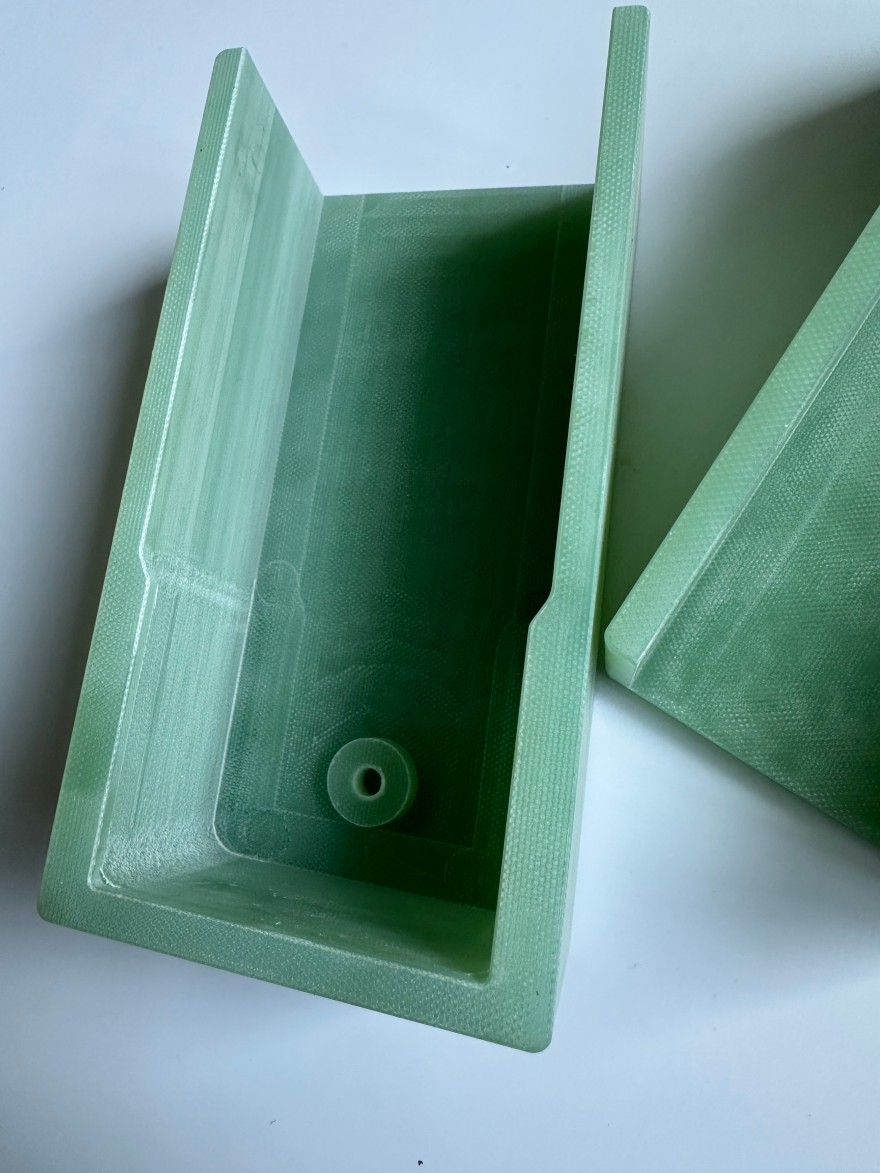

FR4グラスファイバーCNC加工部品

FR4エポキシボードCNC加工プラスチックワッシャー



製品の説明

FR4 断熱ボードは、その優れた断熱特性、機械的強度、および耐熱性により、産業機器の安全性の基礎として機能します。カスタマイズされた生産は、寸法、電圧定格、その他のパラメータを正確に一致させ、回路基板から新エネルギー機器に至るまでのさまざまな要件に対応します。機器の性能と安全性を守るためには、技術的な専門知識、厳格な品質管理、効率的なサービスを備えたメーカーを選択することが最も重要です。

エレクトロニクス、電気工学、新エネルギー、鉄道輸送などの産業分野では、絶縁材料は機器の安全な動作を保証する極めて重要なコンポーネントとして機能します。中でもFR4絶縁板は、その優れた絶縁性、機械的強度、耐熱性により、回路基板やトランス、モーターなどに欠かせない素材となっています。ただし、さまざまなアプリケーションシナリオでは、寸法、厚さ、定格電圧など、絶縁ボードに個別のパラメータが必要となるため、オーダーメイドの FR4 絶縁ボードメーカーの役割が最も重要になります。この記事では、材料特性、カスタマイズプロセス、主要な選択基準という 3 つの側面から、この分野の中核となる知識を説明します。

I. FR4 絶縁板の材料特性: FR4 絶縁板が産業の「必需品」となった理由

FR4 絶縁ボードの基板はガラス繊維強化エポキシ樹脂で構成されています。「FR」という表示は「難燃性」を表し、「4」は材料の耐火性評価を表します。絡み合ったガラス繊維構造とエポキシ樹脂の硬化反応により、強度と靱性を兼ね備えた板状構造を実現した複合材料です。具体的には、その核となる利点は次の 3 つの主要な側面に現れます。

1. 安定した絶縁特性：FR4 は 1015 Ω・cm を超える体積抵抗率を示し、乾燥状態で長期間数千ボルトに耐えることができます。高湿度の環境であっても、その絶縁劣化率は従来のプラスチックよりも大幅に低いままであり、回路の短絡や漏電のリスクを効果的に防止します。

2. 高い機械的強度: ガラス繊維の配合により、基板の曲げ強度が 340 MPa 以上に向上し、割れることなく機械加工 (穴あけ、切断など) に耐えることができます。このため、構造支持部品や精密要素の基板として適しています。

3. 広い温度耐性: 標準 FR4 ボードは、長時間使用しても -55°C ～ 155°C の範囲で性能を維持します。改良されたバリアントは 200°C を超える温度に耐えることができ、新エネルギー電池や高温モーターなどの用途における厳しい要件を満たします。

II. FR4 断熱ボードのカスタマイズプロセス: 要件から完成品までの主要なステップ

標準化された製品とは異なり、オーダーメイド製造では、特定の顧客の要件に応じて材料配合、プロセスパラメータ、さらには生産設備を調整する必要があります。一般的なカスタマイズプロセスは、次の 4 つの段階で構成されます。

1. 要件の伝達と図面の確認: クライアントは、パネル寸法 (長さ、幅、厚さ)、許容差要件、電圧定格、および動作環境 (湿度、温度など) を含むパラメータを提供する必要があります。複雑な構造の場合は、3D 図面またはサンプルも必要になる場合があります。たとえば、高電圧変圧器用の絶縁パネルには沿面距離を長くする設計が必要ですが、新エネルギー電池パック内のパネルには軽量構造と難燃性のバランスが必要です。

2. 材料の選択と配合の調整: 要件に応じて、ベース FR4 材料または改良されたバリアント (例、高 Tg、ハロゲンフリー、セラミック充填など) が選択されます。たとえば、高周波通信機器には信号損失を最小限に抑えるために低誘電率の改良 FR4 が必要ですが、鉄道輸送機器には電気トラッキングに対する耐性を強化するために高い CTI (比較追跡指数) の材料が必要です。

3. 精密機械加工と品質検査: カスタマイズされたラミネートは、±0.05 mm という厳しい機械加工公差で CNC 切断、穴あけ、フライス加工プロセスを受けます。完成品は、業界仕様への準拠を保証するために、耐電圧試験（AC 5000V 耐電圧など）、難燃性試験（UL94 V-0 定格）、寸法公差チェックなどの複数の規格に合格する必要があります。

4. 梱包と物流: カスタマイズされたシートは通常、輸送中の衝撃による損傷や湿気への曝露を防ぐために、防湿ソリューション (乾燥剤を含む真空シールされたアルミ箔袋など) に梱包され、専用の物流チャネルを介して輸送されます。

III.FR4 エポキシグラスファイバーロッドは、エポキシ樹脂とグラスファイバーから細心の注意を払って形成された複合ロッドであり、その優れた特性により、複数の産業分野にわたって重要な地位を占めています。以下では、その処理技術と利点について詳しく説明します。

加工技術

1. 原料の準備

FR4 エポキシグラスファイバーロッドの製造は、原材料の厳密な選択から始まります。接着マトリックスとして機能するエポキシ樹脂は、優れた接着性、耐薬品性、電気絶縁性を示す必要があります。ガラス繊維は、高い強度と弾性率を備えているため、強化材として重要です。両方の品質が最終製品の性能に直接影響します。

‌2.繊維含浸‌

均一なロッド特性を実現するには、選択したガラス繊維を樹脂バスに通し、エポキシ樹脂を完全に含浸させることが不可欠です。連続含浸を適用することで、ガラス繊維の全長に沿って樹脂が均一に被覆され、その後の成形プロセスのための強固な基盤が築かれます。

‌3.成形プロセス‌

引抜成形: 樹脂を含浸させたガラス繊維を加熱した金型に通して引き抜き、そこで樹脂が硬化し、連続ロッドを形成します。この工法により生産効率が高く、量産に適しており、寸法精度が高く、長さのカスタマイズも可能なロッドが得られます。

‌圧縮成形‌: 複雑な形状と厳しい寸法精度要件を持つロッドの場合、圧縮成形が推奨されます。プリプレグは金型内に配置され、特定の温度と圧力条件下で硬化されます。精密な金型制御により、さまざまな仕様および形状の FR4 エポキシガラス繊維ロッドを生産できます。

‌4.後処理‌

成形後のロッドは、さまざまな用途の要件を満たすために、切断、研削、その他の仕上げプロセスを経ます。鋸盤などの切断機器を使用すると、正確な長さのトリミングが可能になります。研削により表面仕上げが向上し、美観が向上します。

IV. 利点

‌1.優れた機械的特性‌

FR4 エポキシグラスファイバーロッドは、高強度、高弾性率、優れた靭性を示し、変形することなく大きな外力に耐えます。これにより、理想的な構造サポートコンポーネントとなり、製品の信頼性と耐久性が保証されます。

‌2.優れた電気特性‌

これらのロッドは優れた電気絶縁性を備えており、電流の漏れや短絡を効果的に防止し、電子機器の正常な動作を保護します。同時に、誘電率と誘電損失率が低いため、伝送中の信号減衰が減少し、それによって信号品質が向上します。

‌3.強い化学的安定性‌

FR4 エポキシグラスファイバーロッドは、ほとんどの化学物質に対して良好な耐性を示し、酸、アルカリ、および類似の物質による腐食に対して低い感受性を示すため、製品の寿命が長くなります。化学処理や食品製造などの業界では、これらは重要な耐食性コンポーネントとして機能します。

‌4.軽量で優れた加工性‌

金属材料と比較して、FR4 エポキシグラスファイバーロッドは低密度かつ軽量であるため、機器の質量の削減に貢献します。機械加工性に優れているため、さまざまな加工方法でさまざまな形状や寸法に加工することができ、さまざまな要求に応えます。

応用分野

FR4 エポキシグラスファイバーロッドは、エレクトロニクス、機械、航空宇宙、その他の分野にわたって広範囲に応用されています。電子機器内では、回路基板の支柱や絶縁スペーサーとして機能します。機械では、構造支持体として機能します。航空宇宙分野では、軽量で高強度のコンポーネントの製造に使用されます。技術の進歩により、その応用の可能性は大幅に広がり続けています。

市場で多数のカスタマイズサービスプロバイダーに直面した場合、クライアントは次の観点から総合的な評価を行う必要があります。

1. 技術力と設備基準: 独立した研究開発チームと高度な生産設備 (高精度 CNC マシニングセンターや全自動ラミネートプレスなど) を保有するメーカーを優先します。これらの企業は、複雑な要件に迅速に対応し、技術的なソリューションを提供できます。例えば、メーカーによっては0.1mmまでの極薄シートを安定的に生産したり、レーザー切断技術を活用して微細穴加工を行ったりすることができます。

2. 品質管理システム: 製造業者が ISO9001 品質管理システム認証を取得しており、確立された検査プロトコルに沿った包括的な試験装置 (耐電圧試験機、インピーダンスアナライザーなど) を所有しているかどうかを確認します。評判の高いメーカーは、性能の準拠を保証するために、各生産バッチに対して破壊的なサンプリングテストを定期的に実施しています。

3. サービス対応力：カスタマイズ生産では頻繁な技術相談が必要となるため、メーカーのサービス姿勢と対応スピードが最も重要となります。小ロットのトライアル注文を通じて、配送リードタイム (通常は 3 ～ 7 日)、問題解決の効率、アフターサポートをテストします。
