G-10 CNC加工サービスG-10部品

最新の価格を取得する

お支払い方法の種類:	T/T,Paypal
インコタームズ:	FOB,CFR,CIF,EXW,DDP,DDU
最小注文数:	1 Piece/Pieces
輸送方法:	Ocean,Land,Air,Express
ポート:	Shenzhen,Guangzhou,Hongkong

今連絡する

製品の説明

製品の属性

梱包と配送

製品の説明

製品の属性

モデル: HONY-FR4

ブランド: ホニー

梱包と配送

販売単位	:	Piece/Pieces
パッケージ型式	:	エクスポートパッケージ

The file is encrypted. Please fill in the following information to continue accessing it

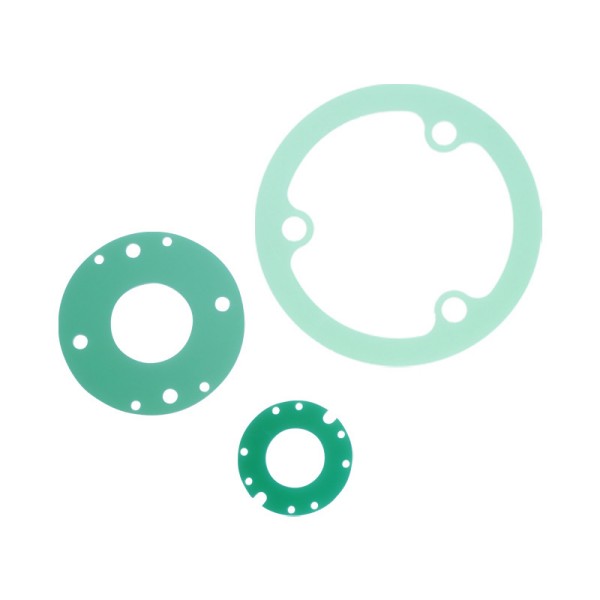

FR4エポキシボードCNC加工プラスチックワッシャー

波のはんだパレット



製品の説明

エポキシシート材料の比較：G10とFR4の間の温度抵抗の違い

電子および電気産業で重要な役割を果たす汎用性の高いエンジニアリング材料として、2つの一般的なエポキシシートのG10およびFR4エポキシシートは、温度抵抗特性が大きく異なり、特定のアプリケーションシナリオの適合性に直接影響します。

G10エポキシシートは、優れた温度抵抗で知られており、多くの場合、より高い温度で安定している状態を保ち、耐熱性は最大155°C以上です。この高温安定性により、G10ボードは、高電圧電気機器、変圧器、モーターの断熱コンポーネントに最適です。これらのアプリケーションでは、G10ボードは、物理的または電気的特性を失うことなく、長期の熱応力に耐えることができます。

対照的に、FR4エポキシボードは、電子産業で印刷回路板（PCB）を製造するために広く使用されていますが、通常、G10ボードよりも熱性能が低くなります。ほとんどの商用および産業用電子機器アプリケーションですが、より極端な温度条件では最良の選択ではないかもしれません。

材料の選択に関しては、エンジニアは、アプリケーションの特定の温度要件に基づいてG10またはFR4エポキシボードを使用するかどうかを決定する必要があります。プロジェクトが高温環境で動作する必要がある場合、G10ボードの高耐熱性が重要な要素になります。ただし、特に高温の要件を持たない費用に敏感なアプリケーションの場合、FR4ボードは、より費用対効果が高い間、適切なパフォーマンスを提供する場合があります。

さらに、温度抵抗に加えて、G10およびFR4エポキシボードは、電気断熱特性、機械的強度、および処理可能性の点で異なります。 G10ボードの機械的強度が高いため、より大きな機械的負荷に適していますが、FR4ボードは、優れた処理可能性のためにPCB製造で広く使用されています。

要約すると、G10エポキシボードとFR4エポキシボードにはそれぞれ利点と制限があります。温度抵抗特性の違いを理解することで、エンジニアと設計者がプロジェクトの特定のニーズに基づいて、より適切な重要な選択をするのに役立ちます。

FR4、フルネームFR-4エポキシファイバーグラスシートは、高性能複合材料です。以下は、FR4の定義、特性、アプリケーション、および処理ツールの選択からの詳細な紹介です。

まず、FR4マテリアルの紹介

FR4、つまり、FR-4エポキシガラス繊維ボードは、エポキシ樹脂とガラス繊維布で作られた複合材料です。 FR4はPCBで使用される基質であり、シート材料のカテゴリです。「FR」は炎耐性の略で、「4」はパフォーマンスグレードを示します。優れた電気断熱特性、平坦性、機械的強度、および良好な熱と水分抵抗があります。したがって、FR4は、PCBテストフィクスチャ、電気機器断熱スペーサー、変圧器断熱材の生産など、電子分野で広く使用されています。

第二に、FR4材料の特性

1.安定した電気断熱性能：FR4材料は抵抗率が高く、電子機器の安全な操作を確保するために、現在の漏れを効果的に防ぐことができます。

2。良好な平坦性：FR4材料は平らな表面を持っています。これは、電子部品の正確な設置と安定した動作を助長します。

3.機械的強度が高い：FR4材料は機械的強度が高く、特定の外力と衝撃に耐えることができます。

4.良好な熱と水分耐性：FR4材料は、さまざまな過酷な作業環境に適した高温および高湿度環境で安定した性能を維持できます。

第三に、FR4材料の適用

FR4材料の優れた性能により、電子分野には幅広いアプリケーションがあります。たとえば、PCBテストフィクスチャー、電気機器断熱スペーサー、変圧器断熱材、モーター断熱部品として使用できます。さらに、FR4材料を使用して、精密なバーニエギア、精密テストプレート、その他の高精度部品を作成することもできます。

第4、FR4処理ツールの選択

FR4材料を処理する場合、適切なツールを選択することが重要です。一般的な処理方法には、掘削、切断、粉砕が含まれます。掘削のために、処理のための掘削機と掘削機の一般的な使用。切断は特別な切削工具を使用できます。ミリングには、適切なフライス式カッターの選択が必要です。これらのツールは、高硬度、高い耐摩耗性、高精度によって特徴付けられる必要があります。

FR4材料を処理するには、炭化物ツールまたは高速鋼製ツールを使用することをお勧めします。これらのツールは硬度が高く、耐摩耗性があり、FR4材料を効果的に機械加工できます。同時に、特定の処理ニーズとプロセス要件に応じて、実際のニーズを満たすためにさまざまな形状とサイズのツールを選択することもできます。

V.要約

高性能エポキシガラス繊維複合材料として、FR4には電子分野で幅広いアプリケーションの見通しがあります。その材料特性、アプリケーション領域、および処理ツールの選択を理解することは、処理の品質と効率を確保するために重要です。
